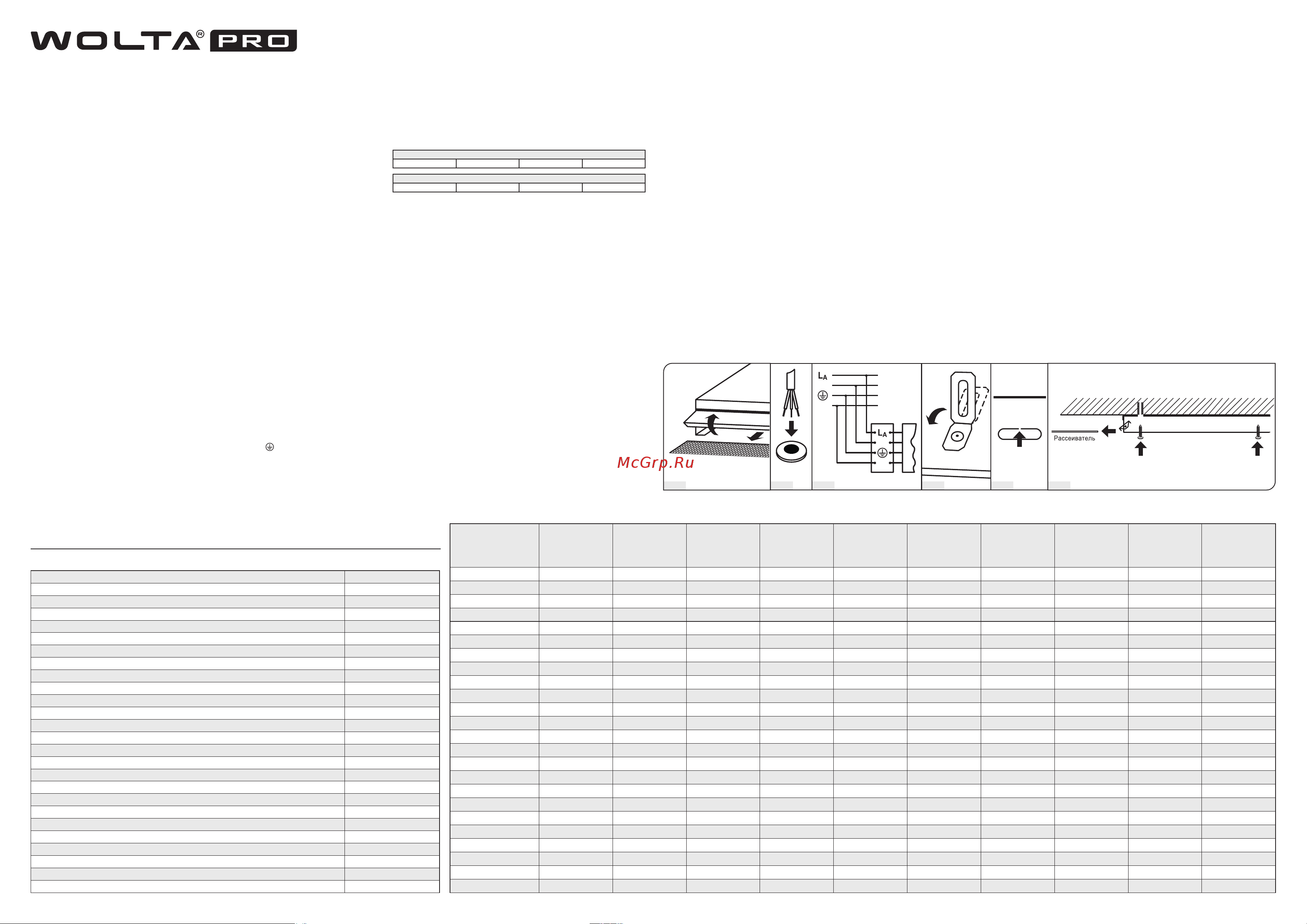

НАЗНАЧЕНИЕ

Универсальные светодиодные светильники ДВО02 ГРИЛЬЯТО торговой марки WOLTA

PRO предназначены для освещения общественных,

офисно-административных, учебных, торговых и медицинских помещений. Светильники применяют в потолках типа Грильято, а также

устанавливают на подвесы или накладным способом. Светильники сертифицированы и соответствуют всем необходимым требованиям,

предъявляемым к данному типу оборудования. Светильники рассчитаны для работы в сети переменного тока 230 В, 50 Гц. Качество

электроэнергии должно соответствовать ГОСТ 32144-2013. Питающая сеть должна быть защищена от коммутационных и грозовых импульсных

помех. Продукция соответствует требованиям ТР ТС 004/2011, ТР ТС 020/2011 и ТР ЕАЭС 037/2016. Продукция изготовлена в соответствии с

ТУ 27.40-001-39343934-2019. Классификация согласно ГОСТ IEC 60598-2-22.

КОМПЛЕКТАЦИЯ

Светильник в сборе; инструкция по эксплуатации; упаковка.

ТРЕБОВАНИЯ К БЕЗОПАСНОСТИ

1. Работы по установке и обслуживанию светильника можно проводить только убедившись в том, что питание сети отключено.

Перед установкой убедитесь в наличии защитного устройства в сети (автоматический выключатель, предохранитель).

2. При эксплуатации необходимо располагать светильник и электропроводку вдали от химически активной среды, горючих и

легковоспламеняющихся предметов и поверхностей.

3. Регулярно проверяйте все электрические соединения и целостность проводки. Запрещено подключение и использование светильника

при поврежденной проводке, с треснувшим рассеивателем. Запрещено устанавливать светильник на легковоспламеняющиеся

материалы, например, древесный шпон и материалы на основе дерева толщиной менее 2 мм.

4. Запрещено производить подключение светильника проводом с нетермостойкой изоляцией.

5. Запрещается эксплуатация светильника без защитного заземления.

6. Запрещается эксплуатация светильника с поврежденным корпусом или рассеивателем.

7. Светильники запрещено накрывать теплоизолирующим или подобным материалом.

8. При обнаружении неисправности обесточьте светильник и обратитесь к квалифицированному специалисту для выявления причины.

9. Эксплуатация светильника должна производиться в соответствии с «Правилами технической эксплуатации электроустановок

потребителей».

МОНТАЖ И ПОДКЛЮЧЕНИЕ

Во избежание ошибок при установке и использовании обратитесь к квалифицированному специалисту.

1. Подключение питания и установка в потолок типа Грильято:

1.1. Извлеките светильник из упаковки и убедитесь в его целостности.

1.2. Отогните поворотную боковую планку и извлеките рассеиватель (Рис. 1).

1.3. Обесточьте сетевой кабель (четырехжильный кабель с сечением жилы от 0,75 мм

до 1,5 мм

). Не входит в комплект поставки.

1.4. Пропустите подготовленный кабель через отверстие в корпусе светильника (Рис. 2).

1.5. Присоедините концы кабеля к позициям L

, L, N, в клеммной колодке (Рис. 3).

1.6. Соберите подключенный светильник в обратной последовательности.

1.7. Установите элементы подвеса на потолке и закрепите их на светильнике при помощи отгибающихся креплений на задней стенке

светильника (Рис. 4).

1.8. Отрегулируйте высоту подвеса так, чтобы плоскость светильника совпадала с плоскостью потолка. Ячейка потолка Грильято 600х600

мм. Подвес для потолка не входит в комплект поставки.

2. Подключение питания и установка подвесным/накладным способом:

2.1. Подключение питания осуществляется аналогично предыдущим пунктам.

2.2. Для установки освободите намеченные отверстия на задней поверхности светильника от

металлических заглушек (Рис. 5).

АВТОНОМНЫЙ АВАРИЙНЫЙ СВЕТИЛЬНИК

Х 1 A*** *60

АВТОНОМНЫЙ АВАРИЙНЫЙ СВЕТИЛЬНИК

Х 1 A*** 180

СВЕТИЛЬНИКИ СВЕТОДИОДНЫЕ УНИВЕРСАЛЬНЫЕ

СЕРИИ ДВО02 ГРИЛЬЯТО С БАП

Руководство по монтажу и эксплуатации

2.3. Установите светильник на опорную поверхность или присоедините подвесы через отверстия (Рис. 6). Подвесы и крепления для

накладного монтажа в комплект поставки не входят.

ЭКСПЛУАТАЦИЯ И ОБСЛУЖИВАНИЕ

1. Блок аварийного питания должен проходить проверку в среднем один раз в год.

2. Результаты проверки должны фиксироваться в специальном журнале.

3. Перед проверкой батарея должна заряжаться от сети не менее 24 часов (не допускаются перерывы питания).

4. Длительность работы в аварийном режиме проверяется при отключении питания светильника на 1-3 часа.

5. Светильник должен работать в аварийном режиме время, не менее, чем указано в таблице характеристик. Меньшая длительность

свидетельствует об отказе батареи и необходимости её замены.

6. Аккумуляторная батарея расcчитана на непрерывную эксплуатацию в течении срока службы, при замене батареи обязательна

отметка на её корпусе о дате установки.

УХОД ЗА СВЕТИЛЬНИКОМ

В процессе эксплуатации светильника на его поверхности может скапливаться пыль, что уменьшает его потребительские свойства. Для

очистки наружной поверхности светильника можно использовать мягкую ткань, смоченную водой, с применением нейтральных моющих

средств. Не использовать для очистки растворители и другие агрессивные химикаты. Дополнительных мер обслуживания не требуется.

УТИЛИЗАЦИЯ

Светодиодные светильники ДВО02 ГРИЛЬЯТО относятся к IV классу отходов (малоопасные отходы) и подлежат утилизации

специализированными лицензированными организациями. Упаковочный полиэтилен: идентификатор согласно ISO 1043 (97/129/EC) — 4

PELD, упаковочная коробка: идентификатор согласно ISO 1043 (97/129/EC) — 20 PAP. Аккумуляторные батареи утилизируются согласно

требованиям к утилизации NiMH батареям.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Транспортировка и хранение светильника должны происходить при температуре окружающей среды от —25 до +45°С и относительной

влажности воздуха не более 80%. Хранение и транспортировка светильника должны осуществляться только в заводской упаковке. В

процессе транспортировки и хранения не допускается воздействие на светильник и его упаковку нефтепродуктов, агрессивных веществ

и сред, а также механических нагрузок. Включение светильника возможно через час после транспортирования при отрицательной

температуре.

Рис. 6

Рис. 5Рис. 4Рис. 3Рис. 2Рис. 1

ОБЩИЕ ХАРАКТЕРИСТИКИ

Тип источника света Светодиод SMD

Коэффициент мощности >0,97

Тип напряжения AC

Номинальное (нормируемое) напряжение, В 230

Диапазон входного напряжения, В 184-264

Частота, Гц 50

Тип батареи NiMH

Время зарядки батареи, ч 24

Индекс цветопередачи ≥85

Коэффициент пульсации <1%

Класс светораспределения по ГОСТ54350-2015 П

Тип кривой силы света по ГОСТ54350-2015 Д

Степень защиты

IP40

Климатическое исполнение УХЛ4

Диапазон рабочих температур, °С

+1…+45

Нормируемая предельно допустимая температура окружающей среды, ta, °С

Нормируемая максимальная рабочая температура (обмотки), tw, °С 80

Нормируемая максимальная рабочая температура (конденсатора), tc, °С 75

Класс защиты I

Размеры, мм 588х588х40

Материал рассеивателя Полистирол

Материал корпуса

Сталь

Цвет корпуса Белый

Срок службы, часов 50000

Срок службы батареи, лет 4

Срок гарантии, лет 3

ИНДИВИДУАЛЬНЫЕ ХАРАКТЕРИСТИКИ

Артикул Мощность, Вт

Ток, А

Характеристи-

ки батареи

Время работы

от встроенной

батареи, не

менее, ч

Коррелирован-

ная цветовая

температура, К

Световой

поток, лм

Световая

отдача, лм/Вт

Световой

поток в

аварийном

режиме, лм

Масса, кг

Тип

рассеивателя

ДВО02-36-041-4К 36 0,17 3,6В 1000мАч 1 4000 4100 114 287 2,47 Матовый

ДВО02-36-041-5К 36 0,17 3,6В 1000мАч 1 5000 4100 114 287 2,47 Матовый

ДВО02-36-041-6К 36 0,17 3,6В 1000мАч 1 6500 4100 114 287 2,47 Матовый

ДВО02-36-042-4К 36 0,17 3,6В 1000мАч 1 4000 4400 122 308 2,47 Микропризма

ДВО02-36-042-5К 36 0,17 3,6В 1000мАч 1 5000 4400 122 308 2,47 Микропризма

ДВО02-36-042-6К 36 0,17 3,6В 1000мАч 1 6500 4400 122 308 2,47 Микропризма

ДВО02-36-051-4К 36 0,17 3,6В 2000мАч 3 4000 4100 114 287 2,47 Матовый

ДВО02-36-051-5К 36 0,17 3,6В 2000мАч 3 5000 4100 114 287 2,47 Матовый

ДВО02-36-051-6К 36 0,17 3,6В 2000мАч 3 6500 4100 114 287 2,47 Матовый

ДВО02-36-052-4К 36 0,17 3,6В 2000мАч 3 4000 4400 122 308

2,47 Микропризма

ДВО02-36-052-5К 36 0,17 3,6В 2000мАч 3 5000 4400 122 308 2,47 Микропризма

ДВО02-36-052-6К 36 0,17 3,6В 2000мАч 3 6500 4400 122 308 2,47 Микропризма

ДВО02-54-041-4К 54 0,25 3,6В 2000мАч 1 4000 6000 111 420 2,54 Матовый

ДВО02-54-041-5К 54 0,25 3,6В 2000мАч 1 5000 6000 111 420 2,54 Матовый

ДВО02-54-041-6К 54 0,25 3,6В 2000мАч 1 6500 6000 111 420 2,54 Матовый

ДВО02-54-042-4К 54 0,25 3,6В 2000мАч 1 4000 6500 120 455 2,54 Микропризма

ДВО02-54-042-5К 54 0,25 3,6В 2000мАч 1 5000 6500 120 455 2,54 Микропризма

ДВО02-54-042-6К 54 0,25 3,6В 2000мАч 1 6500 6500 120 455 2,54 Микропризма

ДВО02-54-051-4К 54 0,25 7,2В 2000мАч 3 4000 6000 111 420 2,54 Матовый

ДВО02-54-051-5К 54 0,25 7,2В 2000мАч 3 5000 6000 111 420 2,54 Матовый

ДВО02-54-051-6К 54 0,25 7,2В 2000мАч 3 6500 6000 111 420 2,54 Матовый

ДВО02-54-052-4К 54 0,25 7,2В 2000мАч 3 4000 6500 120 455 2,54 Микропризма

ДВО02-54-052-5К 54 0,25 7,2В 2000мАч 3 5000 6500 120 455 2,54 Микропризма

ДВО02-54-052-6К 54 0,25 7,2В 2000мАч 3 6500 6500 120 455 2,54 Микропризма
