ЛАЙНЕР ДПО01-54-142-6К

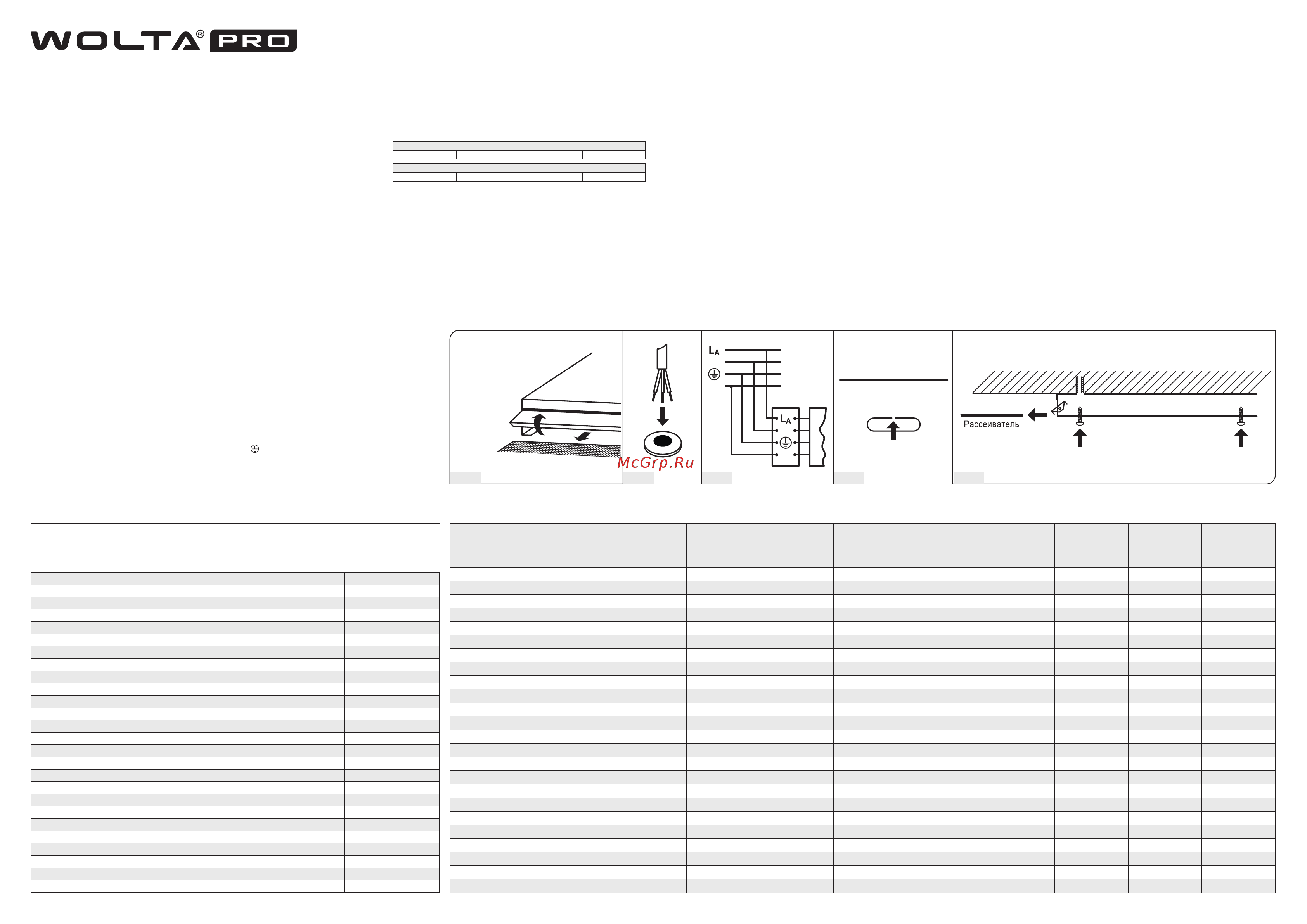

Руководство по монтажу и эксплуатации Страница: 1

Wolta PRO ЛАЙНЕР ДПО01-54-142-6К Руководство по монтажу и эксплуатации онлайн

НАЗНАЧЕНИЕ

Линейные светодиодные светильники ДПО01 ЛАЙНЕР торговой марки WOLTA

PRO предназначены для освещения общественных, офисно-

административных, учебных, торговых и медицинских помещений. Светильники сертифицированы и соответствуют всем необходимым требованиям,

предъявляемым к данному типу оборудования. Светильники рассчитаны для работы в сети переменного тока 230 В, 50 Гц. Качество электроэнергии

должно соответствовать ГОСТ 32144-2013. Питающая сеть должна быть защищена от коммутационных и грозовых импульсных помех. Продукция

соответствует требованиям ТР ТС 004/2011, ТР ТС 020/2011 и ТР ЕАЭС 037/2016. Продукция изготовлена в соответствии с ТУ 27.40-001-39343934-2019.

КОМПЛЕКТАЦИЯ

Светильник в сборе; инструкция по эксплуатации; упаковка.

ТРЕБОВАНИЯ К БЕЗОПАСНОСТИ

1. Работы по установке и обслуживанию светильника можно проводить только убедившись в том, что питание сети отключено.

Перед установкой убедитесь в наличии защитного устройства в сети (автоматический выключатель, предохранитель).

2. При эксплуатации необходимо располагать светильник и электропроводку вдали от химически

активной среды, горючих и легковоспламеняющихся предметов и поверхностей.

3. Регулярно проверяйте все электрические соединения и целостность проводки. Запрещено подключение и использование

светильника при поврежденной проводке, с треснувшим рассеивателем. Запрещено устанавливать светильник на

легковоспламеняющиеся материалы, например, древесный шпон и материалы на основе дерева толщиной менее 2 мм.

4. Запрещено производить подключение светильника проводом с нетермостойкой изоляцией.

5. Запрещается эксплуатация светильника без защитного заземления.

6. Запрещается эксплуатация светильника с поврежденным корпусом или рассеивателем.

7. Светильники запрещено накрывать теплоизолирующим или подобным материалом.

8. При обнаружении неисправности обесточьте светильник и обратитесь к квалифицированному специалисту для выявления причины.

9. Эксплуатация светильника должна производиться в соответствии с «Правилами технической

эксплуатации электроустановок потребителей».

МОНТАЖ И ПОДКЛЮЧЕНИЕ

Во избежание ошибок при установке и использовании обратитесь к квалифицированному

специалисту.

1. Извлеките светильник из упаковки и убедитесь в его целостности.

2. Отогните поворотную боковую планку и извлеките рассеиватель (Рис. 1).

3. Обесточьте сетевой кабель (четырехжильный кабель с сечением жилы от 0,75 мм

до 1,5 мм

Не входит в комплект поставки.

4. Пропустите подготовленный кабель через отверстие в корпусе светильника (Рис. 2).

5. Присоедините концы кабеля к позициям L

, L, N, (Рис. 3).

6. Для установки освободите намеченные отверстия на задней поверхности светильника от

металлических заглушек (Рис. 4).

7. Установите светильник на поверхность или присоедините подвесы через отверстия (Рис. 5).

Подвесы и крепления для накладного монтажа в комплект поставки не входят.

8. Соберите подключенный светильник в обратной последовательности.

АВТОНОМНЫЙ АВАРИЙНЫЙ СВЕТИЛЬНИК

Х 1 A*** *60

АВТОНОМНЫЙ АВАРИЙНЫЙ СВЕТИЛЬНИК

Х 1 A*** 180

ЭКСПЛУАТАЦИЯ И ОБСЛУЖИВАНИЕ

1. Блок аварийного питания должен проходить проверку в среднем один раз в год.

2. Результаты проверки должны фиксироваться в специальном журнале.

3. Перед проверкой батарея должна заряжаться от сети не менее 24 часов (не допускаются перерывы питания).

4. Длительность работы в аварийном режиме проверяется при отключении питания светильника на 1-3 часа.

5. Светильник должен работать в аварийном режиме время, не менее, чем указано в таблице характеристик. Меньшая длительность

свидетельствует об отказе батареи и необходимости её замены.

6. Аккумуляторная батарея расчитана на непрерывную эксплуатацию в течении срока службы, при замене батареи обязательна отметка на

её корпусе о дате установки.

УХОД ЗА СВЕТИЛЬНИКОМ

В процессе эксплуатации светильника на его поверхности может скапливаться пыль, что уменьшает его потребительские свойства. Для

очистки наружной поверхности светильника можно использовать мягкую ткань, смоченную водой, с применением нейтральных моющих

средств. Не использовать для очистки растворители и другие агрессивные химикаты. Дополнительных мер обслуживания не требуется.

УТИЛИЗАЦИЯ

Светодиодные светильники ДПО01 ЛАЙНЕР относятся к IV классу отходов (малоопасные отходы) и подлежат утилизации

специализированными лицензированными организациями. Упаковочный полиэтилен: идентификатор согласно ISO 1043 (97/129/EC) — 4

PELD, упаковочная коробка: идентификатор согласно ISO 1043 (97/129/EC) — 20 PAP. Аккумуляторные батареи утилизируются согласно

требованиям к утилизации NiMH батареям.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Транспортировка и хранение светильника должны происходить при температуре окружающей среды от —25 до +45°С и относительной

влажности воздуха не более 80%. Хранение и транспортировка светильника должны осуществляться только в заводской упаковке. В процессе

транспортировки и хранения не допускается воздействие на светильник и его упаковку нефтепродуктов, агрессивных веществ и сред, а также

механических нагрузок. Включение светильника возможно через час после транспортирования при отрицательной температуре.

СВЕТИЛЬНИКИ СВЕТОДИОДНЫЕ СЕРИИ

ДПО01

ЛАЙНЕР С БАП

Руководство по монтажу и эксплуатации

ОБЩИЕ ХАРАКТЕРИСТИКИ

Тип источника света Светодиод SMD

Коэффициент мощности >0,97

Тип напряжения AC

Номинальное (нормируемое) напряжение, В 230

Диапазон входного напряжения, В 184-264

Частота, Гц 50

Тип батареи NiMH

Время зарядки батареи, ч 24

Индекс цветопередачи ≥80

Коэффициент пульсации <1%

Класс светораспределения по ГОСТ54350-2015 П

Тип кривой силы света по ГОСТ54350-2015 Д

Степень защиты IP40

Климатическое исполнение УХЛ4

Диапазон рабочих температур, °С

+1…+45

Нормируемая предельно допустимая температура окружающей среды, ta, °С

Нормируемая максимальная рабочая температура (обмотки), tw, °С 80

Нормируемая максимальная рабочая температура (конденсатора), tc, °С 75

Класс защиты I

Размеры, мм 1230х180х40

Материал рассеивателя

Полистирол

Материал корпуса Сталь

Цвет корпуса Белый

Срок службы, часов 50000

Срок службы батареи, лет 4

Срок гарантии, лет 3

ИНДИВИДУАЛЬНЫЕ ХАРАКТЕРИСТИКИ

Артикул Мощность, Вт

Ток, А

Характеристи-

ки батареи

Время работы

от встроенной

батареи, не

менее, ч

Коррелирован-

ная цветовая

температура, К

Световой

поток, лм

Световая

отдача, лм/Вт

Световой

поток в

аварийном

режиме, лм

Масса, кг

Тип

рассеивателя

ДПО01-36-141-4К 36 0,17 3,6В 1000мАч 1 4000 4100 114 287 2,12 Матовый

ДПО01-36-141-5К 36 0,17 3,6В 1000мАч 1 5000 4100 114 287 2,12 Матовый

ДПО01-36-141-6К 36 0,17 3,6В 1000мАч 1 6500 4100 114 287 2,12 Матовый

ДПО01-36-142-4К 36 0,17 3,6В 1000мАч 1 4000 4400 122 308 2,12 Микропризма

ДПО01-36-142-5К 36 0,17 3,6В 1000мАч 1 5000 4400 122 308 2,12 Микропризма

ДПО01-36-142-6К 36 0,17 3,6В 1000мАч 1 6500 4400 122 308 2,12 Микропризма

ДПО01-36-151-4К 36 0,17 3,6В 2000мАч 3 4000 4100 114 287 2,12 Матовый

ДПО01-36-151-5К 36 0,17 3,6В 2000мАч 3 5000 4100 114 287 2,12 Матовый

ДПО01-36-151-6К 36 0,17 3,6В 2000мАч 3 6500 4100 114 287 2,12 Матовый

ДПО01-36-152-4К 36 0,17 3,6В 2000мАч 3 4000 4400 122 308 2,12 Микропризма

ДПО01-36-152-5К 36 0,17 3,6В 2000мАч 3 5000 4400 122 308 2,12 Микропризма

ДПО01-36-152-6К 36 0,17 3,6В 2000мАч 3 6500 4400 122 308 2,12 Микропризма

ДПО01-54-141-4К 54 0,25 3,6В 2000мАч 1 4000 6000 111 420 2,19 Матовый

ДПО01-54-141-5К 54 0,25 3,6В 2000мАч 1 5000 6000 111 420 2,19 Матовый

ДПО01-54-141-6К 54 0,25 3,6В 2000мАч 1 6500 6000 111 420 2,19 Матовый

ДПО01-54-142-4К 54 0,25 3,6В 2000мАч 1 4000 6500 120 455 2,19 Микропризма

ДПО01-54-142-5К 54 0,25 3,6В 2000мАч 1 5000 6500 120 455 2,19 Микропризма

ДПО01-54-142-6К 54 0,25 3,6В 2000мАч 1 6500 6500 120 455 2,19 Микропризма

ДПО01-54-151-4К 54 0,25 7,2В 2000мАч 3 4000 6000 111 420 2,19 Матовый

ДПО01-54-151-5К 54 0,25 7,2В 2000мАч 3 5000 6000 111 420 2,19 Матовый

ДПО01-54-151-6К 54 0,25 7,2В 2000мАч 3 6500 6000 111 420 2,19 Матовый

ДПО01-54-152-4К 54 0,25 7,2В 2000мАч 3 4000 6500 120 455 2,19 Микропризма

ДПО01-54-152-5К 54 0,25 7,2В 2000мАч 3 5000 6500 120 455 2,19 Микропризма

ДПО01-54-152-6К 54 0,25 7,2В 2000мАч 3 6500 6500 120 455 2,19 Микропризма

Рис. 1 Рис. 2 Рис. 3 Рис. 4 Рис. 5
