EKHBRD011~016ABV1+Y1 + EKHBRD011~016ACV1+Y1
Внутренний агрегат для воздушно-водяной системы, работающей
в режиме теплового насоса
4PW60970-1F – 2012.06
Инструкция по монтажу
8
Принадлежности
Принадлежности, поставляемые с этим агрегатом
(Смотрите рисунок 1)

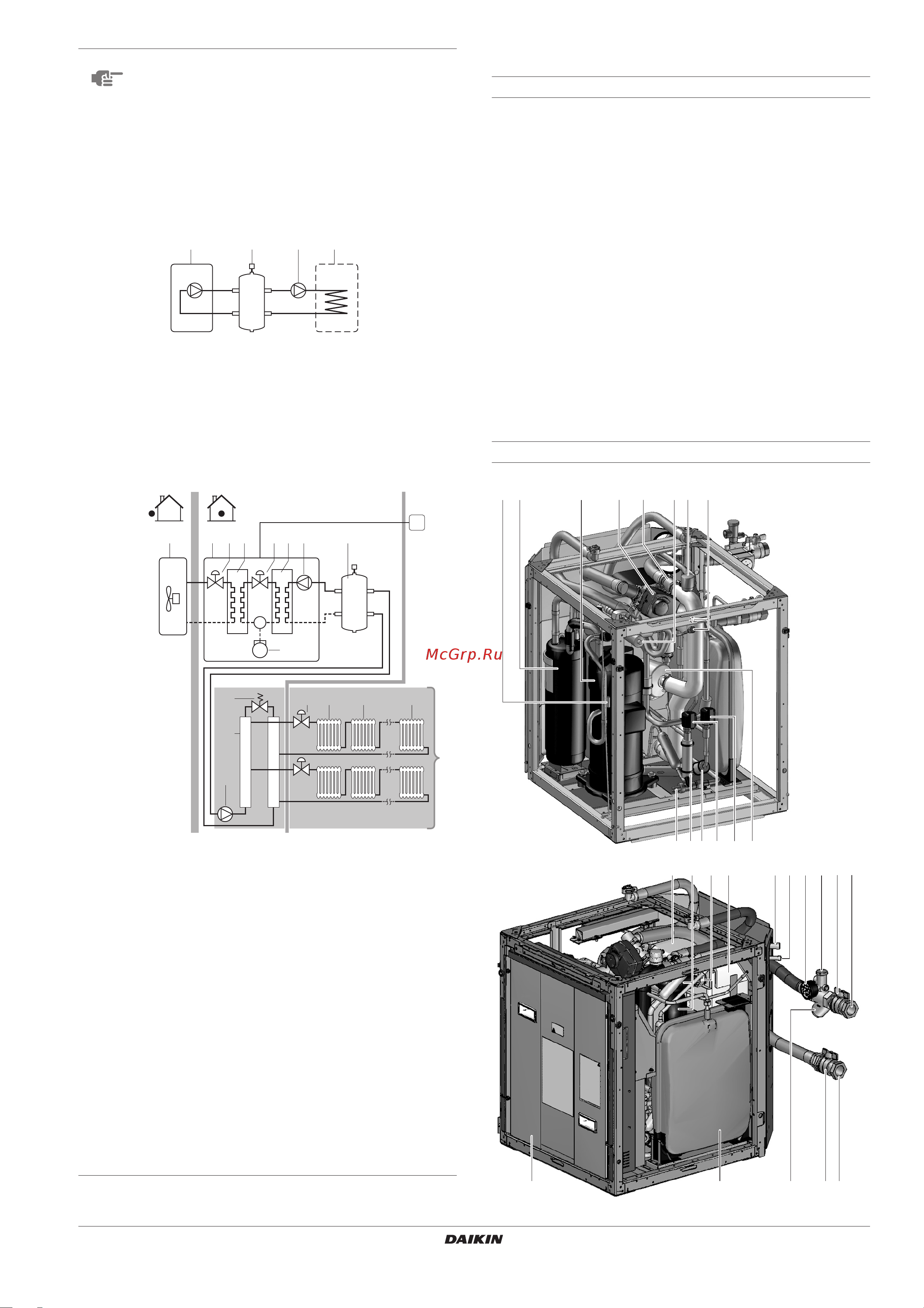

Обзор внутреннего агрегата
Основные компоненты
ПРИМЕЧАНИЕ
Заменяя старый газовый или мазутный водо-
нагреватель воздушно-водяной системой (EKHBRD*),
работающей в режиме теплового насоса,
■ обязательно проверьте характеристики насоса
прежнего агрегата:
■ если его внешнее статическое давление выше
аналогичного параметра воздушно-водяной
системы, работающей в режиме теплового насоса,
то необходимо установить дополнительный насос
с более высоким внешним статическим давлением
в сочетании с уравновешивающим баллоном.
Образец системы с повышенным внешним
статическим давлением
3 421
1 Воздушно-водяная система (EKHBRD*),
работающая в режиме теплового насоса
2 Уравновешивающий баллон
3
Насос с повышенным внешним статическим
давлением (приобретается по месту установки)
4 Система с повышенным внешним
статическим давлением
3 34 5 621 8
7
10
11
A B
9
12 13 13 13
C
C1
1
Наружный агрегат
2
Внутренний агрегат
3
Электронный расширительный клапан
4
Теплообменник хладагента
5
Водяной теплообменник
6
Насос
7
Компрессор
8
Уравновешивающий баллон (приобретается по месту
установки)
9
Насос (приобретается по месту установки)
10
Коллектор (приобретается по месту установки)
11
Обходной клапан (приобретается по месту установки)
12
Запорный клапан (приобретается по месту установки
)
13
Радиатор (приобретается по месту установки)
C1
Пульт дистанционного управления
A
Место установки
B
Жилое помещение
C
Образец системы с повышенным статическим
давлением: радиаторы установлены последовательно
или применяется трубы очень малого диаметра
1 Инструкция по монтажу
2 Инструкция по эксплуатации
3 Лист с инструкциями по распаковке
4 Электрическая схема
5 Комплект интерфейса пользователя (пульт дистан-
ционного управления, 4 крепежных винта, 2 дюбеля)
6 Винты (2 крепёжных винта верхней панели + 4 винта
подъёмной панели)
7 Хомут
8 Кольцевое уплотнение (запасная часть)
9 Втулка (малая)
10 Втулка (большая)
11 Изоляция верхней пластины
12 Подъёмная панель (для подъёма агрегата)
13 Гибкий сливной трубопровод
14 Гибкий впускной трубопровод (с манометром)
120192
18
7
2
2
4
10
9
14
1623
17
22 22
11
2
154
21 5
123
7 8
136
