EKHBRD011~016ABV1+Y1 + EKHBRD011~016ACV1+Y1
Внутренний агрегат для воздушно-водяной системы, работающей
в режиме теплового насоса
4PW60970-1F – 2012.06
Инструкция по монтажу
12

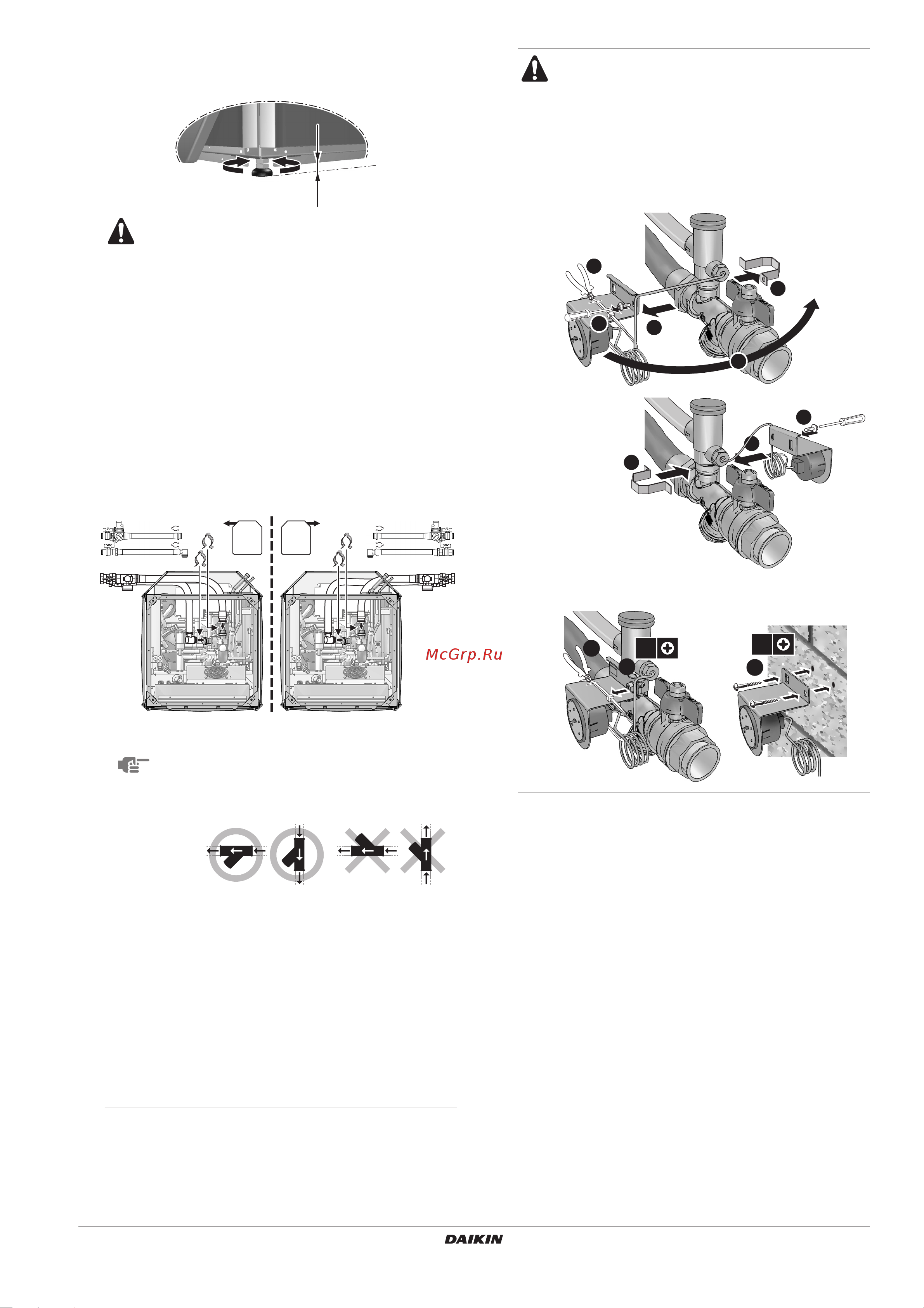

■ Установите агрегат с помощью выравнивающих ножек в
устойчивое положение и сделайте зазор между рамой и
полом минимальным.
■ Закройте звукоизолирующие и декоративные панели,
которые окажутся со стороны стены и которые прикрепить
в дальнейшем будет невозможно после того, как агрегат
будет установлен на свое окончательное место.
■ Сначала присоедините к трубопроводам по месту монтажа
гибкие шланги для воды, входящие в комплектацию
агрегата. Затем проденьте гибкие шланги для воды сквозь
предусмотренные в агрегате выбивные отверстия, чтобы
присоединить шланги к водяной системе агрегата, не
допуская их чрезмерного сгибания (скручивания).
■ Выполните монтаж трубопроводов в соответствии
с описанием, приведенным в главе «Подсоединение труб»
на странице 13.
■ Наполните систему водой в соответствии с описанием,
приведенным в главе «Заправка воды» на странице 16.
■ Выполните монтаж электропроводки в соответствии
с описанием, приведенным в главе «Монтаж
электропроводки» на странице 17.
■ Чтобы сделать корпус полностью герметичным, заделайте
выбивные отверстия шпатлевкой или изоляционным
материалом (подготавливается на месте установки).
■ Выполните проверку перед началом эксплуатации в соот-
ветствии с описанием, приведенным в главе «Запуск и
конфигурирование» на странице 22.
■
Факультативный резервуар для горячей воды
бытового потребления обычно устанавливается
над внутренним агрегатом.
Если пространство для проведения технического
обслуживания слева и (или) справа ограничено,
сначала тщательно продумайте все этапы
монтажа резервуара (см. рисунок 2).
ПРИМЕЧАНИЕ
■ Тщательно продумайте прокладку
гибкого впускного трубопровода.
■ В зависимости от направления потока
воды водяной фильтр устанавливается
так, как показано на иллюстрации.
■ Оставьте свободным пространство,
обеспечивающее доступ к водяному
фильтру для чистки и к предохрани-
тельному клапану для регулярной
проверки его работоспособности в ходе
эксплуатации.
■ Обеспечьте отвод из клапана сброса
давления (приобретается по месту
установки).
■ Продумайте опору для впускного и
выпускного шлангов во избежание
напряжения на трубопроводы, проложен-
ные к месту монтажа.
Крайне необходимо обеспечить хорошую види-
мость манометра. Расположение манометра
можно менять, как показано ниже на иллюстра-
ции. Проследите за тем, чтобы капиллярная
трубка не соприкасалась с острыми краями и, по
возможности, не изгибалась.
■ Если трубопроводы прокладываются с левой
стороны агрегата, измените соответст-
вующим образом расположение манометра.
■ Монтаж манометра у стены (оба винта
приобретаются по месту установки).
2
5
1
3
3
4
5
6
2
3
1
1x
2x
