![Daikin EPRA16DAV3 [103/300] Подключение электрооборудования](/img/pdf.png)

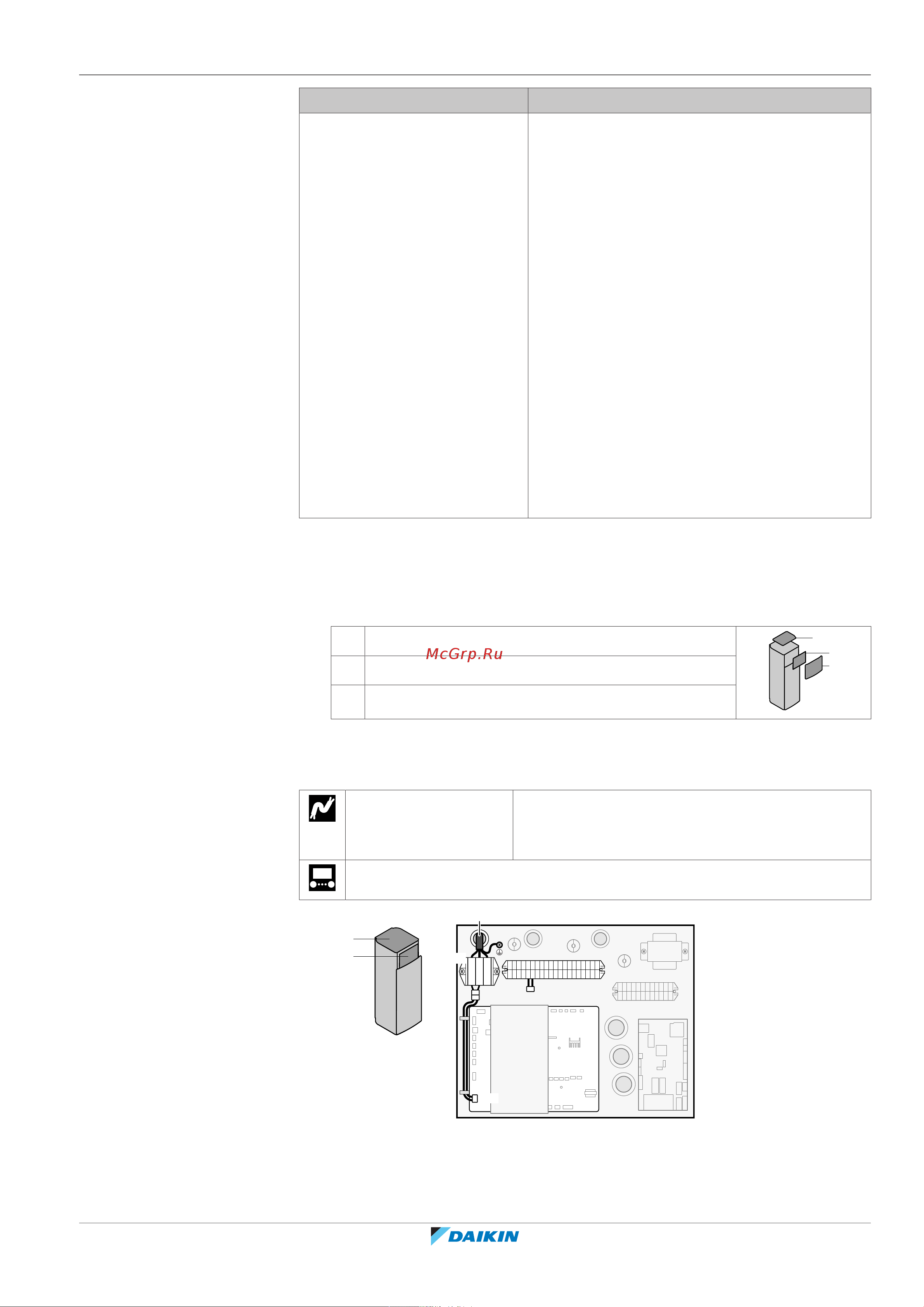

Daikin EPRA16DAV3 [103/300] Подключение электрооборудования
![Daikin EPRA16DAV3 [103/300] Подключение электрооборудования](/views2/1797334/page103/bg67.png)
9 | Подключение электрооборудования
Руководство по применению для установщика
103
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
В случае См.
Проводной комнатный
термостат с мультизональным
основным блоком
▪ Руководство по монтажу проводного
комнатного термостата (цифрового или
аналогового)+мультизонального основного
блока
▪ Приложение по дополнительному
оборудованию
▪ В этом случае:
- Проводной комнатный термостат
(цифровой или аналоговый) следует
подключить к мультизональному
основному блоку
- Мультизональный основной блок следует
подключить к наружному агрегату
- Кроме того, чтобы обеспечить работу в
режиме охлаждения/нагрева, также
необходимо подключить реле
(приобретается на месте, см. приложение
для дополнительного оборудования)
9.3.1 Подключение основного источника питания
1 Снимите следующие элементы (см. раздел «7.2.5 Чтобы открыть
внутренний агрегат» [457]):
1 Верхняя панель
1
2
3
2 Панель интерфейса пользователя
3 Крышка верхней распределительной коробки
2 Подключите основное электропитание.
В случае источника электропитания по обычному тарифу
Соединительный
кабель (=основное
электропитание)
Провода: (3+GND)×1,5мм²
—
B
A
B
1 2 3
X2M
X11YA
X11YB
X11Y
X1A
X1M
a
a Соединительный кабель (=основное электропитание)
