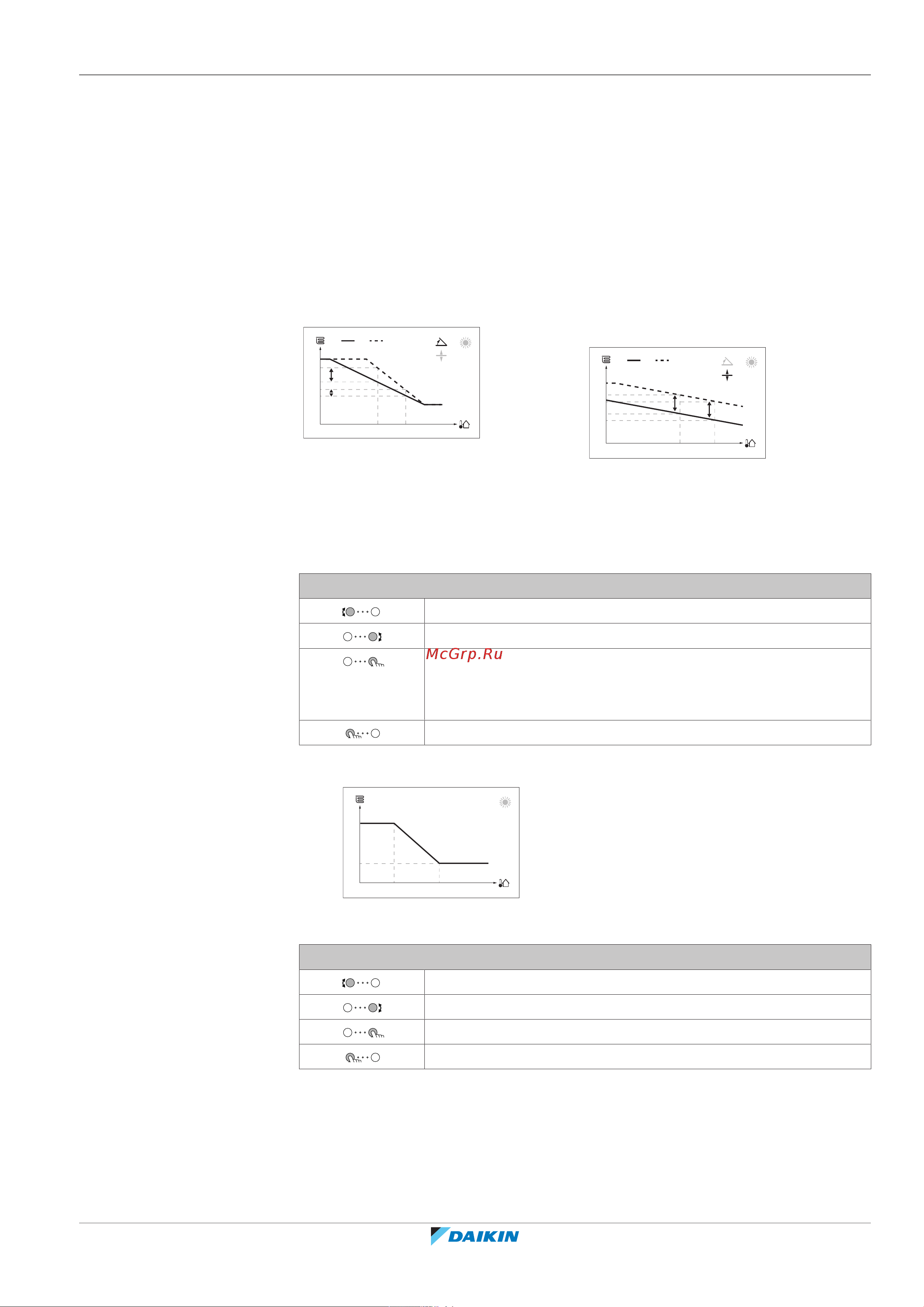

![Daikin ETBH16EF6V [15/76] Краткое руководство](/views2/1797391/page15/bgf.png)
4 | Краткое руководство
Справочное руководство пользователя
15
ETVH/X16S(U)18+23EA6V+9W + ETBH/X16EF6V+9W
Daikin Altherma 3 H HT F+W
4P644740-1 – 2021.02
Есть 2 типа кривых метеозависимости: кривая с наклоном и смещением
(по умолчанию) и кривая по 2 точкам. Тип кривой можно при
необходимости изменить в [2.E] Главная зона > Тип кривой МЗ.
Процедура настройки кривой зависит от ее типа.
Кривая с наклоном и смещением
Наклон. Если изменен наклон, то
новая предпочтительная температура
в точке X1 увеличится на большую
величину, чем предпочтительная
температура в точке X2.
X1 X2
c
d
Y1
Y2
Y3
Y4
a b
Смещение. Если изменено
смещение, то новая
предпочтительная температура в
точке X1 увеличится на такую
величину, что и предпочтительная
температура в точке X2.
Y1
Y2
Y3
Y4
X1 X2
a b
c
d
X1, X2 Температура воздуха снаружи
Y1~Y4 Требуемая температура воды на выходе
a Кривая метеозависимости до изменений
b Кривая метеозависимости после изменений
c Наклон
d Смещение
Возможные действия на этом экране
Выберите наклон или смещение.
Увеличьте или уменьшите наклон/смещение.
Если выбран наклон: задайте наклон и перейдите к
смещению.
Если выбрано смещение: задайте смещение.
Подтвердите изменения и вернитесь в подменю.
Кривая по 2 точкам
Y1
Y2
X1 X2
X1, X2 Температура воздуха снаружи
Y1, Y2 Требуемая температура воды на выходе
Возможные действия на этом экране
Переход через значения температуры.
Изменение температуры.
Переход к следующей температуре.
Подтверждение изменений и продолжение.
Дополнительная информация
Дополнительная информация также приведена в разделах:
▪ «5.4Включение или выключение отдельных функций» [427]
▪ «5.6Управление нагревом и охлаждением помещений» [430]
▪ «5.8Предварительно установленные значения и расписания» [439]
