Размеры ETS(X/H)B16P50D

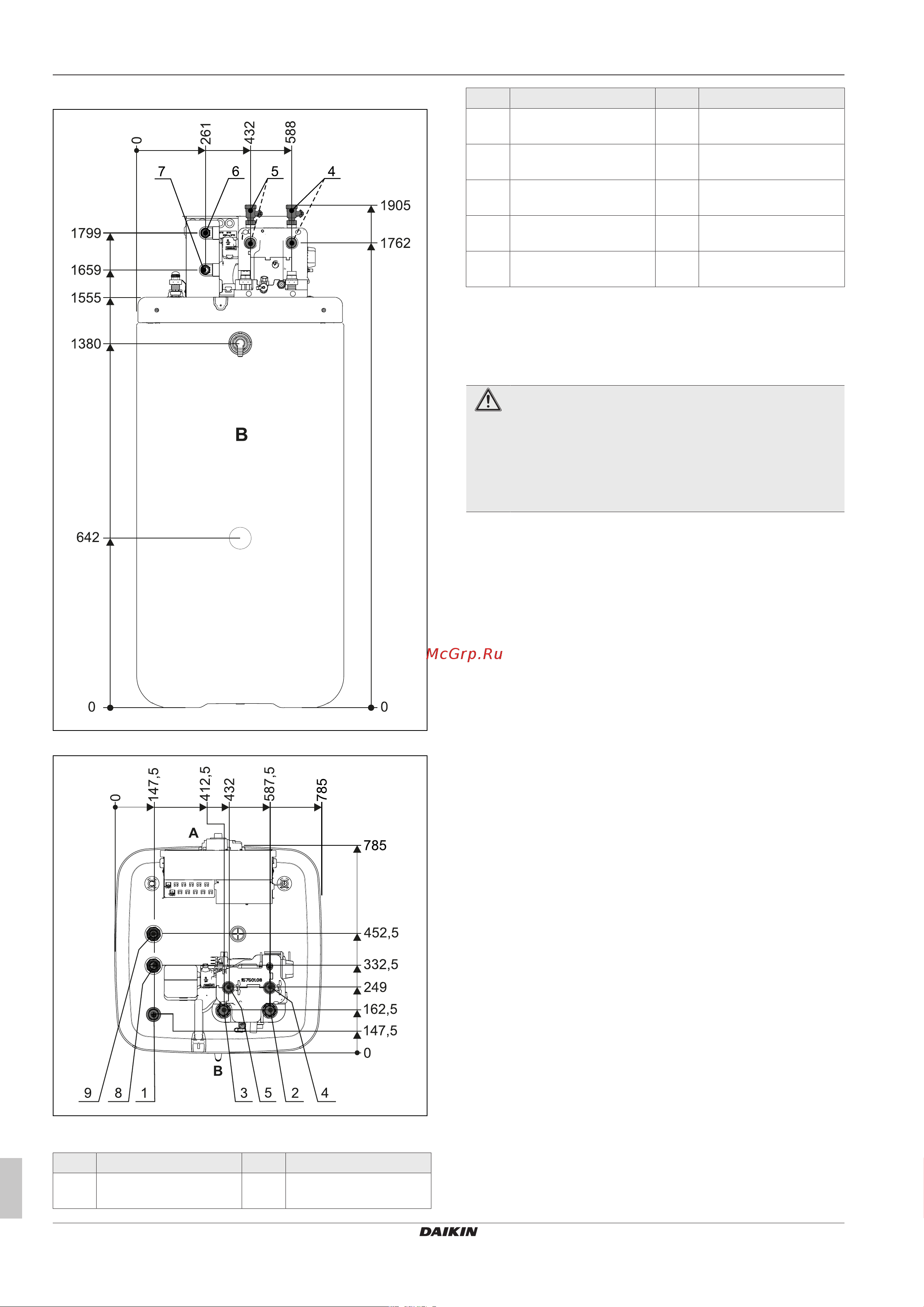

Рис.3-3 Размеры, вид сбоку - тип ETS(X/H)B16P50D

Рис.3-4 Размеры, верхняя часть устройства - тип ETS(X/

H)B16P50D

Поз. Обозначение Поз. Обозначение

1 Подача гелиосистемы 7 Подключение подачи

воды наружного блока

Поз. Обозначение Поз. Обозначение

2 Холодная вода 8 Biv — подающая линия

(только тип ETS(X/H)B)

3 Горячая вода 9 Biv — обратная линия

(только тип ETS(X/H)B)

4 Подающая линия систе-

мы отопления

5 Обратная линия систе-

мы отопления

A Спереди

6 Подключение отвода

воды наружного блока

B Сзади

Таб.3-1 Пояснение к Рис. 3-1 - Рис. 3-4

3.2 Транспортировка и поставка

ПРЕДУПРЕЖДЕНИЕ

В незаполненном состоянии центр тяжести внутренне-

го устройства смещается в верхнюю часть, что опасно

опрокидыванием при транспортировке. Это может под-

вергнуть опасности людей или повредить устройство.

▪ Закрепите внутреннее устройство, аккуратно пере-

мещайте его, используйте ручки.

Внутренний блок поставляется на поддоне. Для транспортиров-

ки подходят все средства напольной транспортировки, такие как

поддоны и погрузчики.

Комплект поставки

▪ Внутренний блок (предварительно смонтированное),

▪ пакет с принадлежностями (см. Рис. 3-5),

▪ пакет документов.
