8 Ошибки и неисправности
Руководство по эксплуатации
54
Daikin RoCon+ HP
Контроллер Daikin RoCon+ HP1
008.1447807_00 – 09/2019 – RU
8.4 Экран индикации ошибок
[→Main menu →Error →Screen]

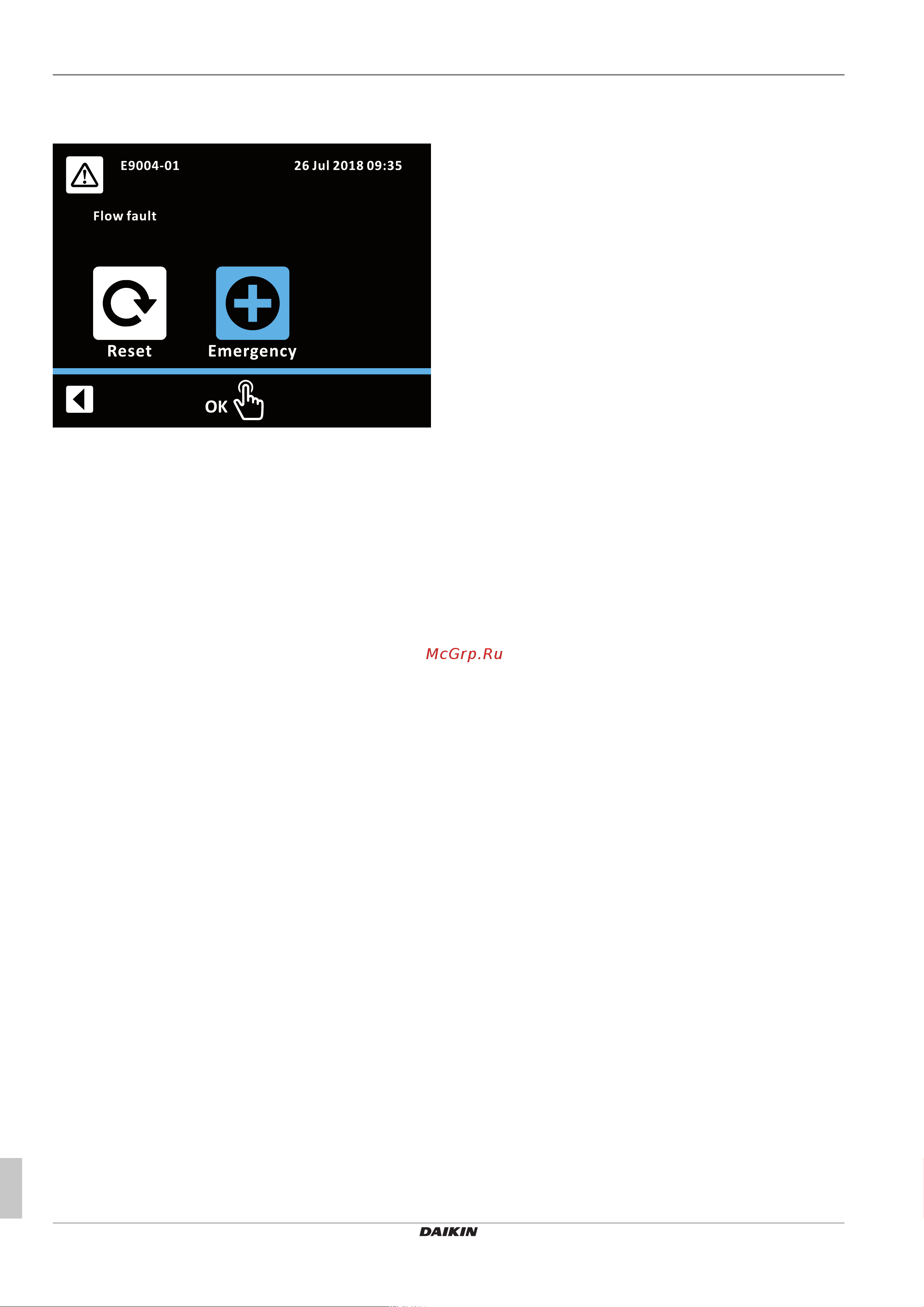

Рис.8-1 Экран индикации ошибок
При возникновении неисправности система выводит экран инди-
кации ошибок. На нем отображаются код ошибки, текстовое опи-
сание, а также дата и время возникновения неисправности. Так-
же экран индикации ошибок содержит элементы, позволяющие,
в зависимости от вида неисправности, выполнить сброс или
запустить аварийный режим работы (см. Глава 8.1). Кнопка воз-
врата закрывает экран индикации ошибок и возвращает на на-
чальный экран.
При наличии активной неисправности экран индикации ошибок
можно открыть принудительно через меню [→Main menu
→ Error →Screen].
8.5 Коды ошибок
См. справочник Daikin Altherma EHS(X/H) для монтажников, гла-
ва «Ошибки, неисправности и сообщения».
