ALLIGATOR L330 ver. 3 “Инструкция по установке” 



 2001 Saturn High-Tech, Inc. USA

Если же выход Канала 2 активизирован при включенном режиме охраны, то в этом случае система одно-

временно на 3 секунды отключит датчик удара и триггер капота/багажника для того, чтобы открывание ба-

гажника не вызвало срабатывание системы. Через 3 секунды после того, как багажник будет закрыт, систе-

ма опять автоматически возьмет эти цепи под охрану.

Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и должен ис-

пользоваться только для управления катушкой дополнительного реле.

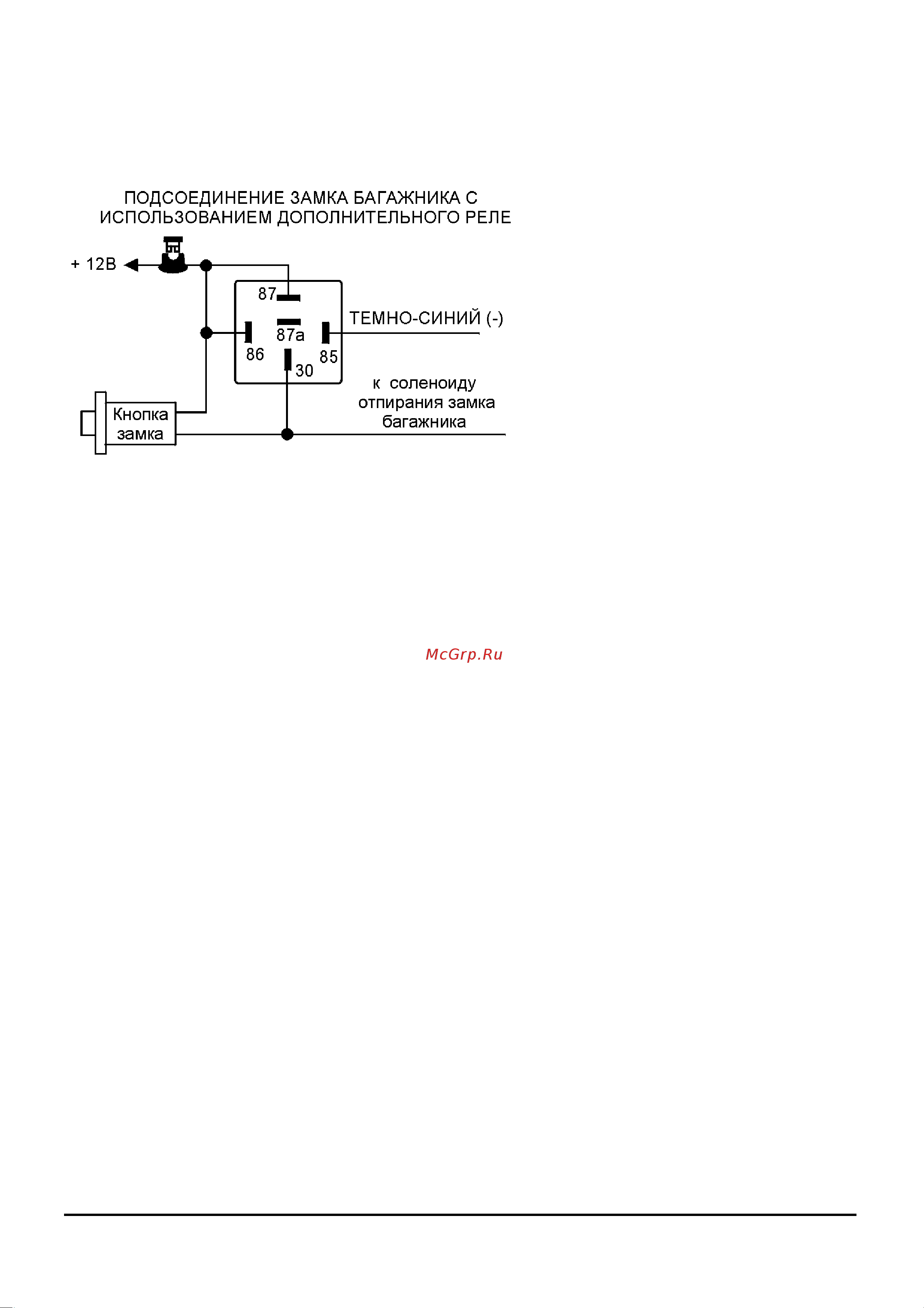

Подсоединение: Подсоедините ТЕМНО-

СИНИЙ провод к клемме № 85 дополнитель-

ного 30А реле, подсоедините клемму № 86

реле к +12В. Подсоедините остальные кон-

такты реле как показано на схеме или в соот-

ветствии с выбранной функцией Канала 2

системы.

Внимание! Подсоединение Темно-синего

провода непосредственно к сильноточным

цепям замка багажника или к некоторым уст-

ройствам дистанционного запуска двигателя

приведет к повреждению основного блока

системы.

2) Выход канала 2 системы (ТЕМНО-СИНИЙ провод) может также использоваться для управлением различ-

ными иными дополнительными устройствами. Режим работы выхода канала 2 в этом случае может быть

запрограммирован при установке системы (программируемая функция № 14) как:

♦ Отрицательный “импульсный” сигнал, активизируемый на 1 секунду или на все время, пока кнопка 2 пе-

редатчика удерживается в нажатом положении, но не более 25 секунд;

♦ Отрицательный “постоянный” сигнал, активизируемый при нажатии кнопки 2 передатчика на 3 секунды и

работающий до следующего нажатия и уд ерживания кнопки 2 передатчика на 3 секунды.

♦ Отрицательный “таймерный 30-секундный” сигнал, активизируемый при нажатии кнопки 2 передатчика на

3 секунды и работающий в течение 30 секунд либо до следующего нажатия и удерживания кнопки 2 пе-

редатчика на 3 секунды.

В любом из описанных выше случаев:

♦ выход канала 2 системы может быть активизирован в любое время (при включенном или при выключен-

ном режиме охраны, при включенном или при выключенном зажигании и т.д.);

♦ для того, чтобы работа дополнительных устройств, управляемых каналом 2, не вызывала срабатывания

системы, система автоматически отключит вход датчика удара, вход зажигания и вход триггера капо-

та/багажника на все время, пока выход канала 2 активизирован, + еще 3 секунды.

Подсоединение: Подсоедините ТЕМНО-СИНИЙ провод к клемме № 85 дополнительного 30А реле, подсое-

дините клемму № 86 реле к +12В. Подсоедините остальные контакты реле в соответствии с выбранной

функцией Канала 2 системы.

ЧЕРНЫЙ ПРОВОД: “МАССА”

Черный провод подает “массу” на основной блок системы.

Подсоединение: Подсоедините ЧЕРНЫЙ провод системы к отрицательной клемме аккумулятора или к за-

земленным частям корпуса автомобиля.

Внимание! Не перепутайте этот провод с

тонким Черным проводом антенны

, который выходит из

центрального блока управления отдельно.

ТЕМНО-ЗЕЛЕНЫЙ ПРОВОД: (-) ТРИГГЕР КАПОТА/БАГАЖНИКА

Когда система находится в режиме охраны, при замыкании ТЕМНО-ЗЕЛЕНОГО провода на «массу» про-

изойдет немедленное срабатывание системы.

Подсоединение: Подсоедините ТЕМНО-ЗЕЛЕНЫЙ провод к предварительно установленным концевым вы-

ключателям капота и/или багажника отрицательной полярности.

ФИОЛЕТОВЫЙ ПРОВОД: (+) ТРИГГЕР ДВЕРИ / (-) ВХОД ДЛЯ ПОДКЛЮЧЕНИЯ 5-ПРОВОДНОГО ЭЛЕК-

ТРОПРИВОДА

1. Замыкание ФИОЛЕТОВОГО провода на +12В при открывании двери автомобиля обеспечивает немед-

ленное срабатывание системы. Подсоединение триггера двери также необходимо для обеспечения работы

фу нкции пассивной постановки на охрану.
