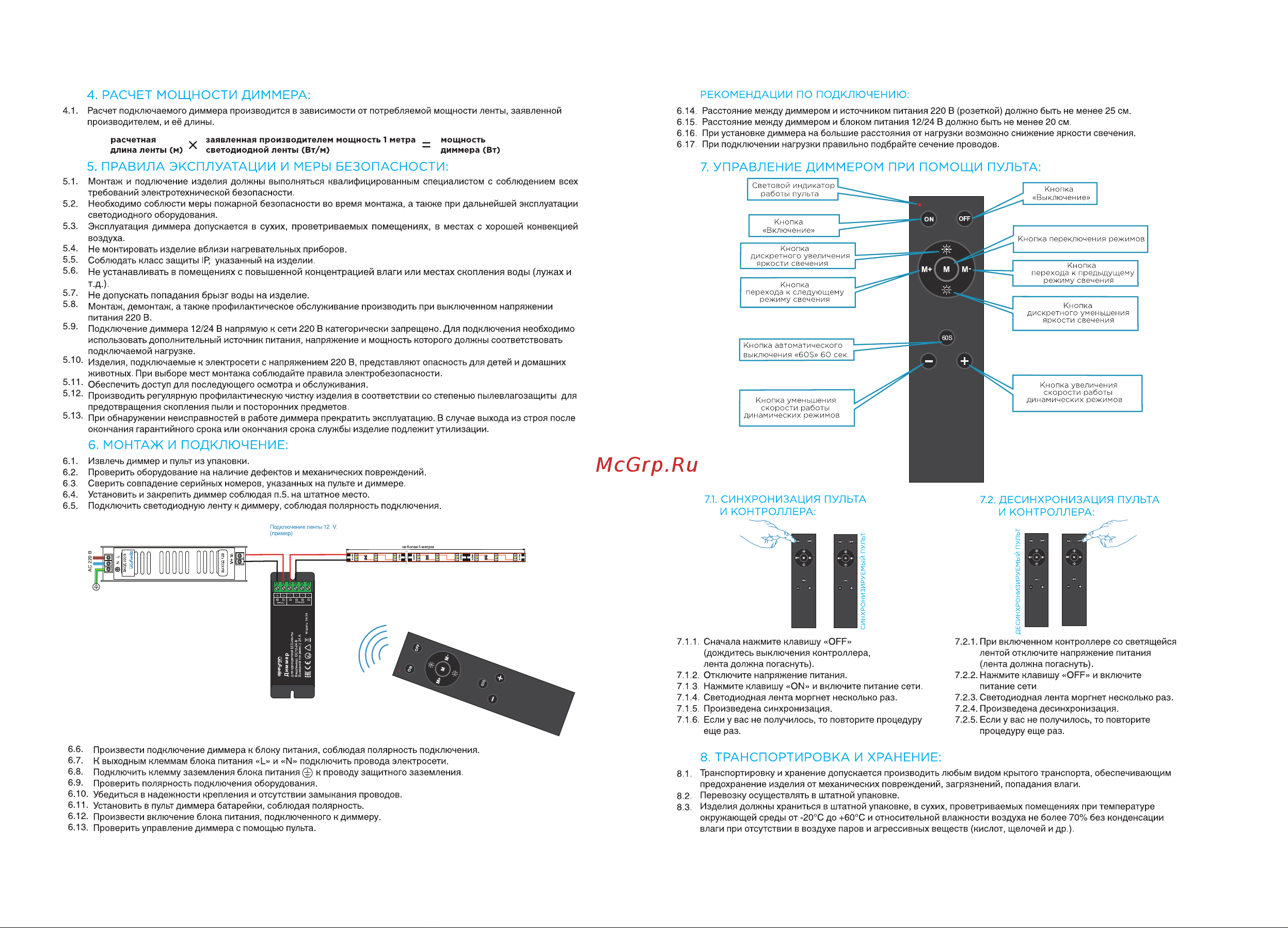

4 РАСЧЕТ МОЩНОСТИ ДИММЕРА 4 1 Расчет подключаемого диммера производится в зависимости от потребляемой мощности ленты заявленной производителем и её длины расчетная заявленная производителем мощность метра _ мощность длина ленты м Л светодиодной ленты Вт м диммера Вт 5 ПРАВИЛА ЭКСПЛУАТАЦИИ И МЕРЫ БЕЗОПАСНОСТИ РЕКОМЕНДАЦИИ ПО ПОДКЛЮЧЕНИЮ 6 14 Расстояние между диммером и источником питания 220 В розеткой должно быть не менее 25 см 6 15 Расстояние между диммером и блоком питания 12 24 В должно быть не менее 20 см 6 16 При установке диммера на большие расстояния от нагрузки возможно снижение яркости свечения 6 17 При подключении нагрузки правильно подбрайте сечение проводов 7 УПРАВЛЕНИЕ ДИММЕРОМ ПРИ ПОМОЩИ ПУЛЬТА 5 1 Монтаж и подлючение изделия должны выполняться квалифицированным специалистом с соблюдением всех требований электротехнической безопасности 5 2 Необходимо соблюсти меры пожарной безопасности во время монтажа а также при дальнейшей эксплуатации светодиодного оборудования 5 3 Эксплуатация диммера допускается в сухих проветриваемых помещениях в местах с хорошей конвекцией воздуха 5 4 не монтировать изделие вблизи нагревательных приборов 5 5 Соблюдать класс защиты IR указанный на изделии 5 6 Не устанавливать в помещениях с повышенной концентрацией влаги или местах скопления воды лужах и т д 5 7 Не допускать попадания брызг воды на изделие 5 8 Монтаж демонтаж а также профилактическое обслуживание производить при выключенном напряжении питания 220 В 5 9 Подключение диммера 12 24 В напрямую к сети 220 В категорически запрещено Для подключения необходимо использовать дополнительный источник питания напряжение и мощность которого должны соответствовать подключаемой нагрузке 5 10 Изделия подключаемые к электросети с напряжением 220 в представляют опасность для детей и домашних животных При выборе мест монтажа соблюдайте правила электробезопасности 5 11 обеспечить доступ для последующего осмотра и обслуживания 5 12 Производить регулярную профилактическую чистку изделия в соответствии со степенью пылевлагозащиты для предотвращения скопления пыли и посторонних предметов 5 13 прИ обнаружении неисправностей в работе диммера прекратить эксплуатацию В случае выхода из строя после окончания гарантийного срока или окончания срока службы изделие подлежит утилизации 6 МОНТАЖ И ПОДКЛЮЧЕНИЕ 6 1 Извлечь диммер и пульт из упаковки 6 2 Проверить оборудование на наличие дефектов и механических повреждений 6 3 Сверить совпадение серийных номеров указанных на пульте и диммере 6 4 Установить и закрепить диммер соблюдая п 5 на штатное место 6 5 Подключить светодиодную ленту к диммеру соблюдая полярность подключения 7 1 СИНХРОНИЗАЦИЯ ПУЛЬТА И КОНТРОЛЛЕРА 7 1 1 Сначала нажмите клавишу OFF дождитесь выключения контроллера лента должна погаснуть 7 1 2 Отключите напряжение питания 7 1 3 Нажмите клавишу ON и включите питание сети 7 1 4 Светодиодная лента моргнет несколько раз 7 1 5 Произведена синхронизация 7 1 6 Если у вас не получилось то повторите процедуру еще раз 6 6 произвести подключение диммера к блоку питания соблюдая полярность подключения 6 7 К выходным клеммам блока питания Е и И подключить провода электросети 6 8 Подключить клемму заземления блока питания А к проводу защитного заземления 6 9 Проверить полярность подключения оборудования 6 10 Убедиться в надежности крепления и отсутствии замыкания проводов 6 11 Установить в пульт диммера батарейки соблюдая полярность 6 12 произвести включение блока питания подключенного к диммеру 6 13 Проверить управление диммера с помощью пульта 7 2 ДЕСИНХРОНИЗАЦИЯ ПУЛЬТА лентой отключите напряжение питания лента должна погаснуть 7 2 2 Нажмите клавишу OFF и включите питание сети 7 2 3 Светодиодная лента моргнет несколько раз 7 2 4 Произведена десинхронизация 7 2 5 Если у вас не получилось то повторите процедуру еще раз 8 ТРАНСПОРТИРОВКА И ХРАНЕНИЕ 8 1 Транспортировку и хранение допускается производить любым видом крытого транспорта обеспечивающим предохранение изделия от механических повреждений загрязнений попадания влаги 8 2 Перевозку осуществлять в штатной упаковке 8 3 Изделия должны храниться в штатной упаковке в сухих проветриваемых помещениях при температуре окружающей среды от 20 С до 60 С и относительной влажности воздуха не более 70 без конденсации влаги при отсутствии в воздухе паров и агрессивных веществ кислот щелочей и др
