Falcon Eye FE-100Q [10/20] Электрическая схема
![Falcon Eye FE-100Q [10/20] Электрическая схема](/views2/1797906/page10/bga.png)

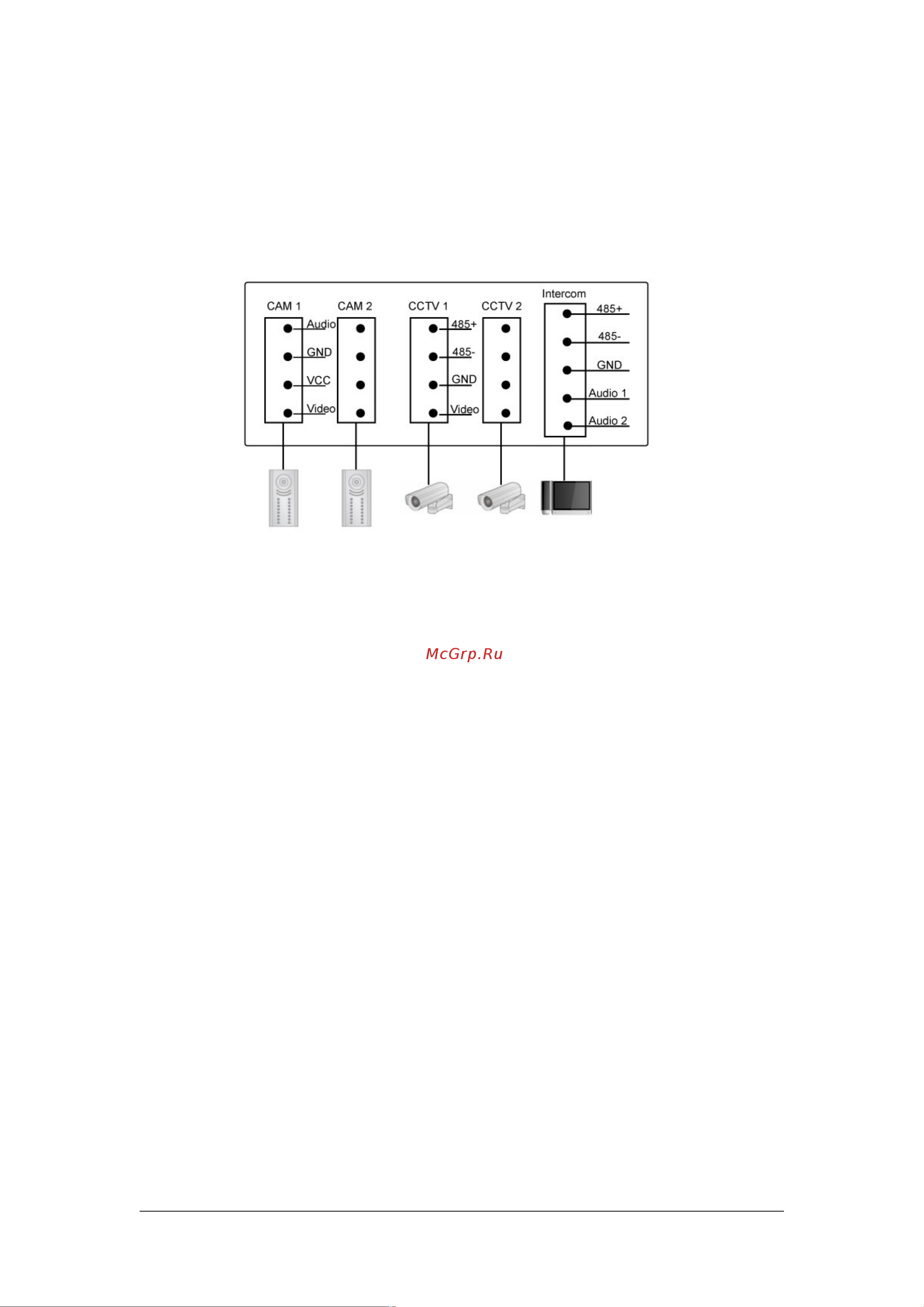

4.2 Электрическая схема
Пожалуйста, будьте осторожны при работе с полярностью
Подключение макс. 2 камер + 2*CCTV
Доступно подключение CCTV (VIDEO/GND)
Поддержка протокола PELECO-D для функции PTZ
Адрес CCTV1 001, адрес CCTV2 002
Стр. 10 из 20
