Инструкция по монтажу
2
EKHTS200+260AB(9)
Резервуар для горячей воды для бытового потребления для
воздушно-водяной системы, работающей в режиме теплового насоса
4PW60907-7
Обзор агрегата
Основные компоненты
Защитные устройства
■ Реле защиты от перегрева — внутренний агрегат EKHBRD
оснащен реле защиты от перегрева. Реле защиты от
перегрева срабатывает, когда температура становится
слишком высокой. Сработавшее реле необходимо вернуть
в исходное состояние, нажав красную кнопку на
внутреннем агрегате (чтобы получить доступ к этой кнопке,
снимите декоративные панели, как показано в инструкции
по внутреннему агрегату).
■ Клапан сброса давления — к соединению клапана сброса
давления необходимо подсоединить соответствующий
местным и общегосударственным нормативам приобретае-
мый на внутреннем рынке клапан сброса давления
с давлением открытия не более 10 бар.
■ Если к устройству сброса давления подсоединяется
отводная труба, ее необходимо подсоединить так, чтобы
она по всей своей длине была направлена вниз и
находилась в среде, в которой не образовывается иней.
Труба должна открыто выходить в атмосферу.

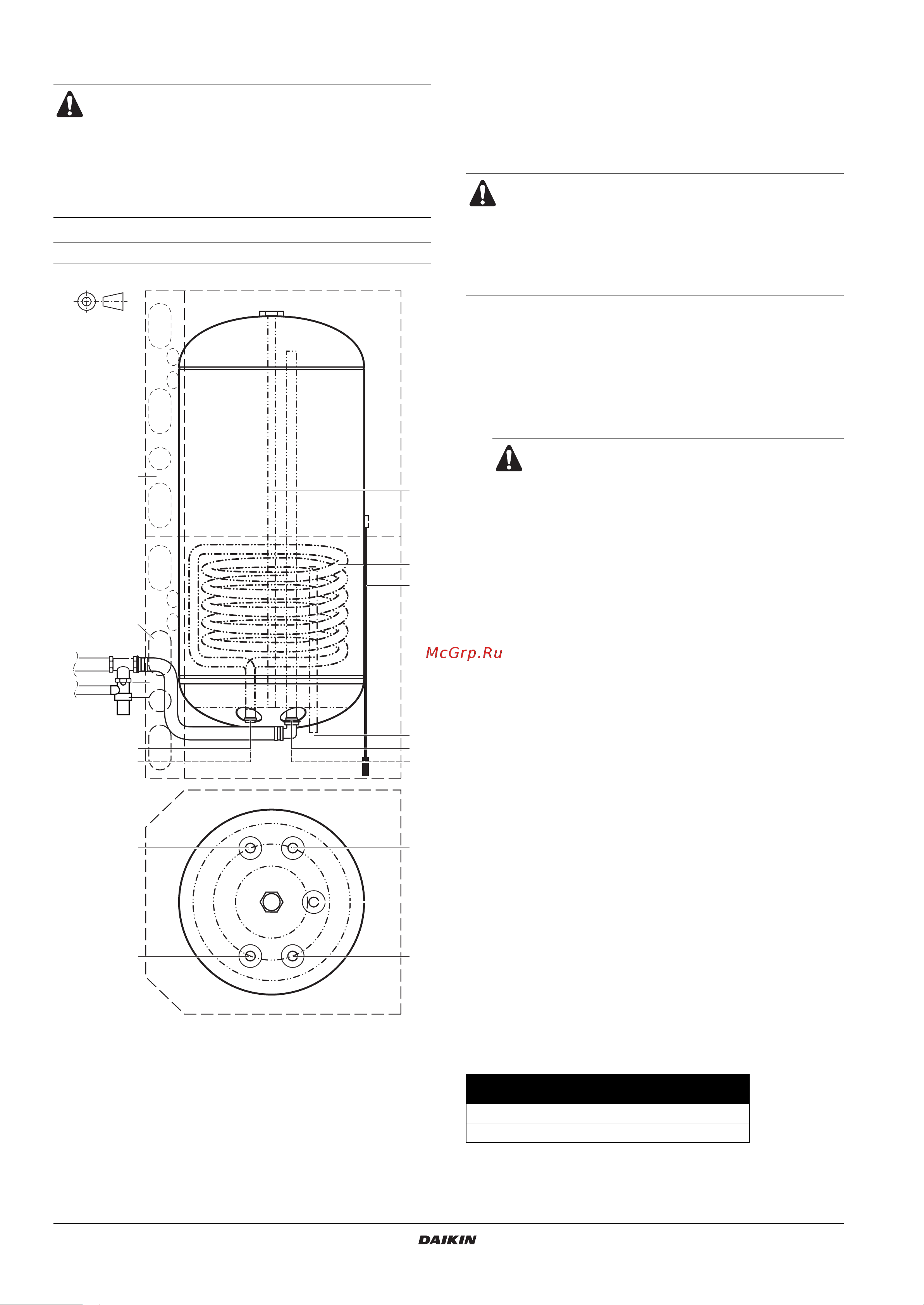

Общая схема
Общая схема, см. рисунок 2.
Вся система (внутренний агрегат и наружный агрегат)
рассчитана на совместное использование с резервуаром
для горячей воды для бытового потребления Daikin.
Если вместе с внутренним агрегатом Daikin будет
использоваться другой резервуар, компания Daikin не
может гарантировать эффективную работу и
надежность системы. Поэтому в таком случае компания
Daikin не может предоставить гарантию на систему.
A Соединение выхода горячей воды (G 3/4" внутренняя резьба)
B Тройник (приобретается по месту установки)
C Соединение клапана сброса давления
D Клапан сброса давления (приобретается по месту установки)
E Соединение рециркуляции (G 1/2" наружная резьба)
F Гнездо термистора
G Соединение приема потока из главного внутреннего агрегата
EKHBRD внизу резервуара (быстроразъемное)
H Змеевик теплообменника
J Соединение выхода возврата в главный внутренний агрегат
EKHBRD внизу резервуара (быстроразъемное)
A
H
K
G
J
F
E
M
N
G
C
D
J
L
B
E
A
K
P
K Соединение входа горячей воды (G 3/4" внутренняя резьба)
L Термистор
M Анод
N Кожух
P Выбивные отверстия для подводки труб циркуляции воды
■ Соединения клапанов сброса давления резер-
вуара для горячей воды для бытового потребле-
ния нельзя использовать ни для каких других
целей.
■ Данный резервуар для горячей воды для
бытового потребления можно использовать
только с внутренним агрегатом EKHBRD.
Перед открытием декоративных панелей
внутреннего агрегата отключайте
электропитание.
1 Соединение выхода горячей воды (G 3/4" внутренняя резьба)
2 Соединение входа горячей воды (G 3/4" внутренняя резьба)
3 Соединение выхода горячей воды внизу резервуара
(быстроразъемное)
4 Соединение входа холодной воды внизу резервуара
(быстроразъемное)
5 Соединение рециркуляции (G 1/2" наружная резьба)
6 Соединение приема потока из главного внутреннего агрегата
EKHBRD (быстро разъемное)
7 Соединение выхода возврата в главный внутренний агрегат
EKHBRD (быстро разъемное)
8 3-ходовой клапан
9 Соединение приема потока из главного внутреннего агрегата
EKHBRD внизу резервуара (быстроразъемное)
10 Соединение выхода возврата в главный внутренний агрегат
EKHBRD внизу резервуара (быстроразъемное)
11 Выбивные отверстия для подводки труб циркуляции воды
12 Выравнивающая опора (только агрегат EKHBRD)
Модель резервуара для горячей
воды для бытового потребления
H
EKHTS200AB 2010 мм
EKHTS260AB 2285 мм
