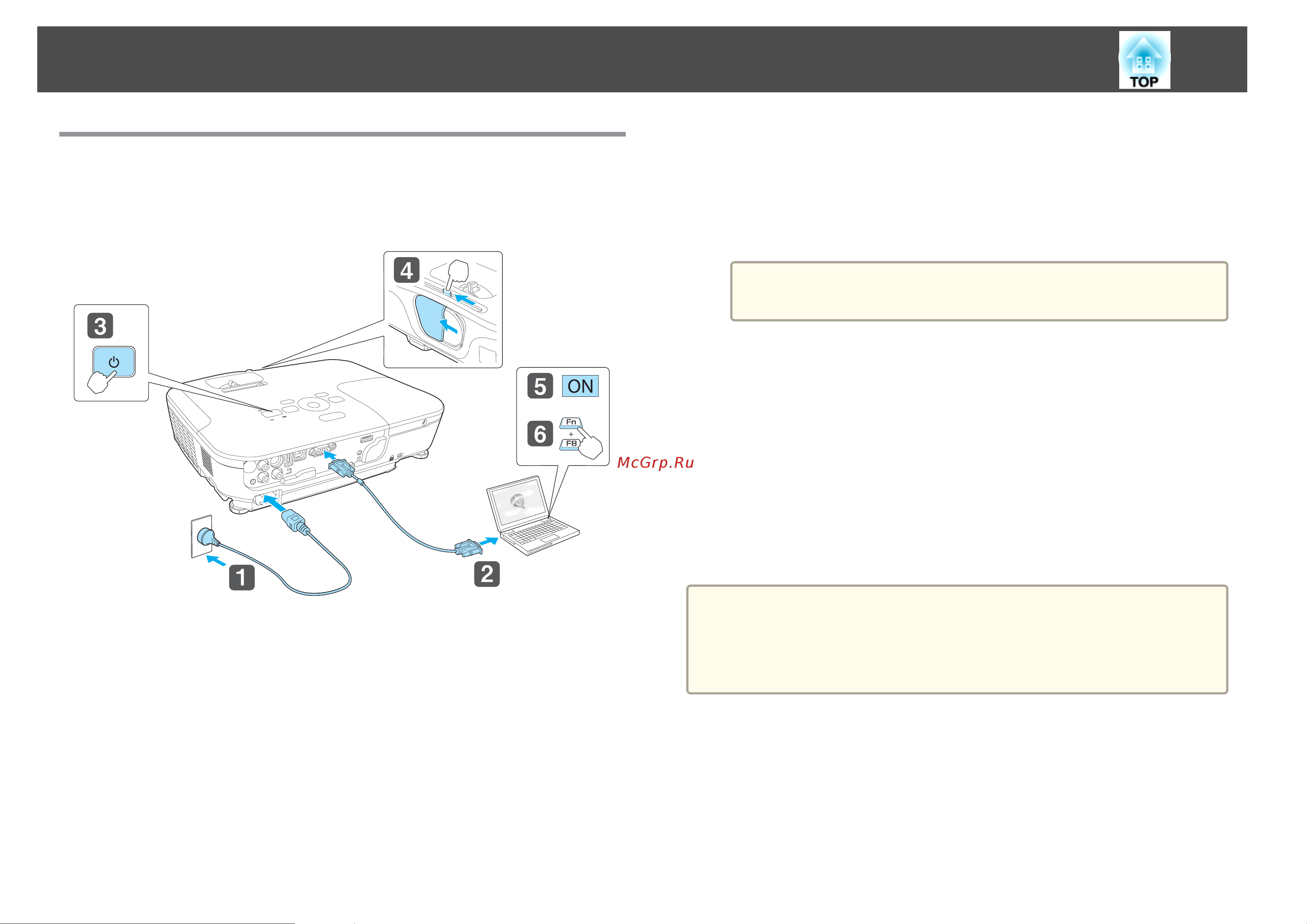

От установки к проецированию
В этом разделе описаны процедуры подключения проектора к
компьютеру с использованием соответствующего кабеля и
проецирования изображений.
a
Подключите проектор к электрической розетке с помощью
кабеля питания.
b
Подключите проектор к компьютеру с использованием
соответствующего кабеля.
c
Включите проектор.
d
Откройте переключатель подавления сигнала аудио/видео.
e
Включите компьютер.
f
Переключите вывод изображения с компьютера.
Если используется ноутбук, необходимо переключить вывод на
экран с компьютера.
Удерживайте нажатой клавишу Fn (функциональная клавиша) и
нажмите клавишу b.
a
Этот способ зависит от используемого компьютера. См.
документацию на компьютер.
Если изображение не проецируется, его можно изменить одним из
следующих способов.
• Нажмите кнопку [Source Search] на пульте дистанционного
управления или на панели управления.
s
"Автоматическое обнаружение входящих сигналов и смена
проецируемого изображения (поиск источника)" стр.32
• Нажмите кнопку целевого порта на пульте дистанционного
управления.
s "Переключение на необходимое изображение с помощью пульта
дистанционного управления" стр.33
a
Когда изображение появится на экране, настройте его, если это
необходимо.
s "Коррекция трапецеидальных искажений" стр.37
s
"Регулировка фокуса" стр.42
Проецирование изображений
31
