9
Приложение

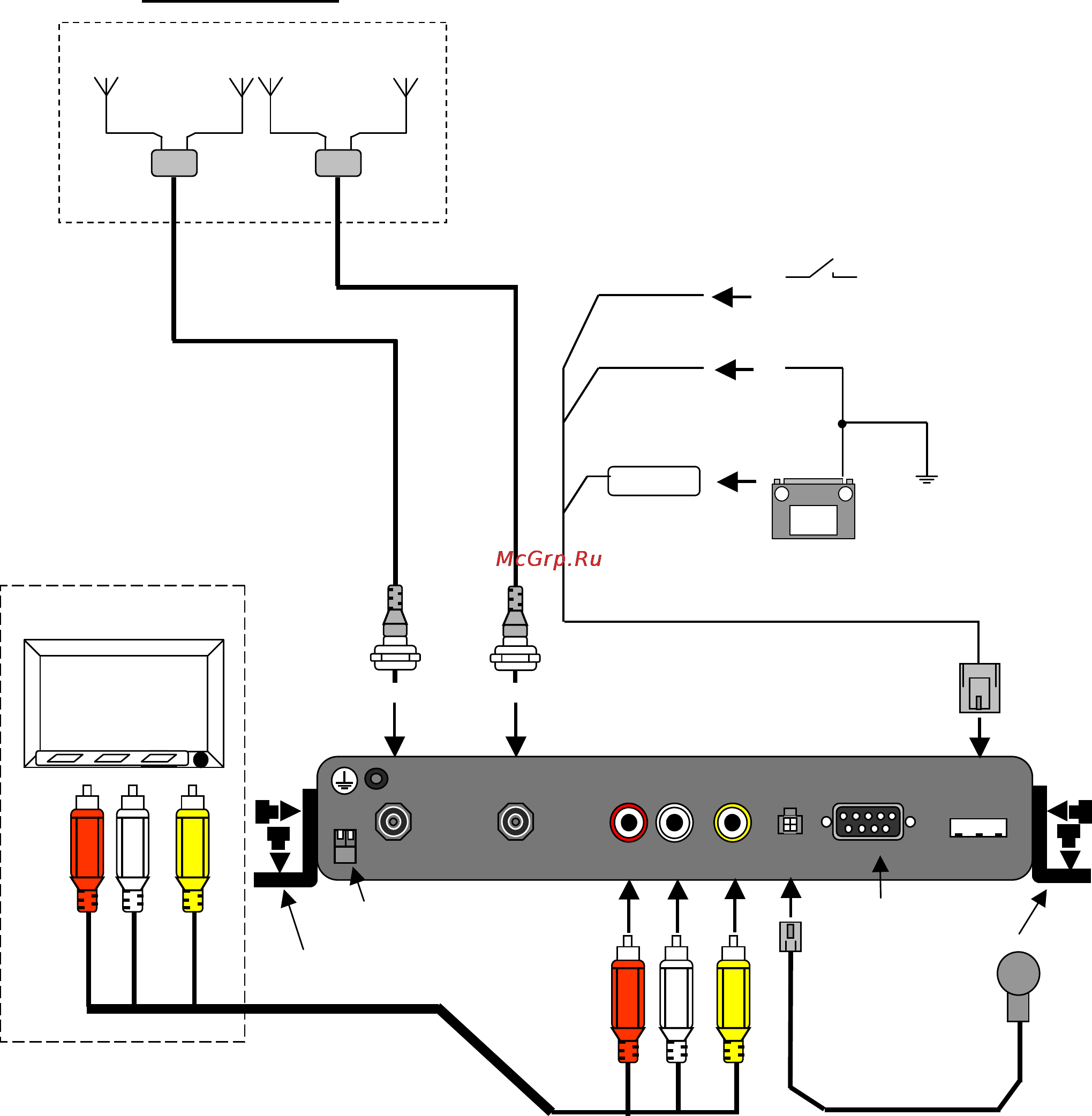

Диаграмма соединений
*Необязат ельный
ANT IN 1 ANT IN 2
AUDIO OUT
POWER SUPPLY
Антенный
приемник
VIDEO OUT
REMOTE
SENSOR
RS-232C
Установить на ON с
Активной Антенной
Этот терминал
не используется
Телеметричес
кий датчик
желтый
черный
красный
12B
+
-
GND
+12B
ACC
Монитор*
винт
винт
Монтажные скобы
Монтажные скобы
