Comet ZWR 4030 E (15,4/207) 2800 об/мин 28 мм п.в. Схема запасных частей онлайн
77
REVISIONE Nr.
REVISION Nr.
04
DATA EMISSIONE
PRINTING DATE
MAGGIO / MAY 2006
K 300-400-500-700

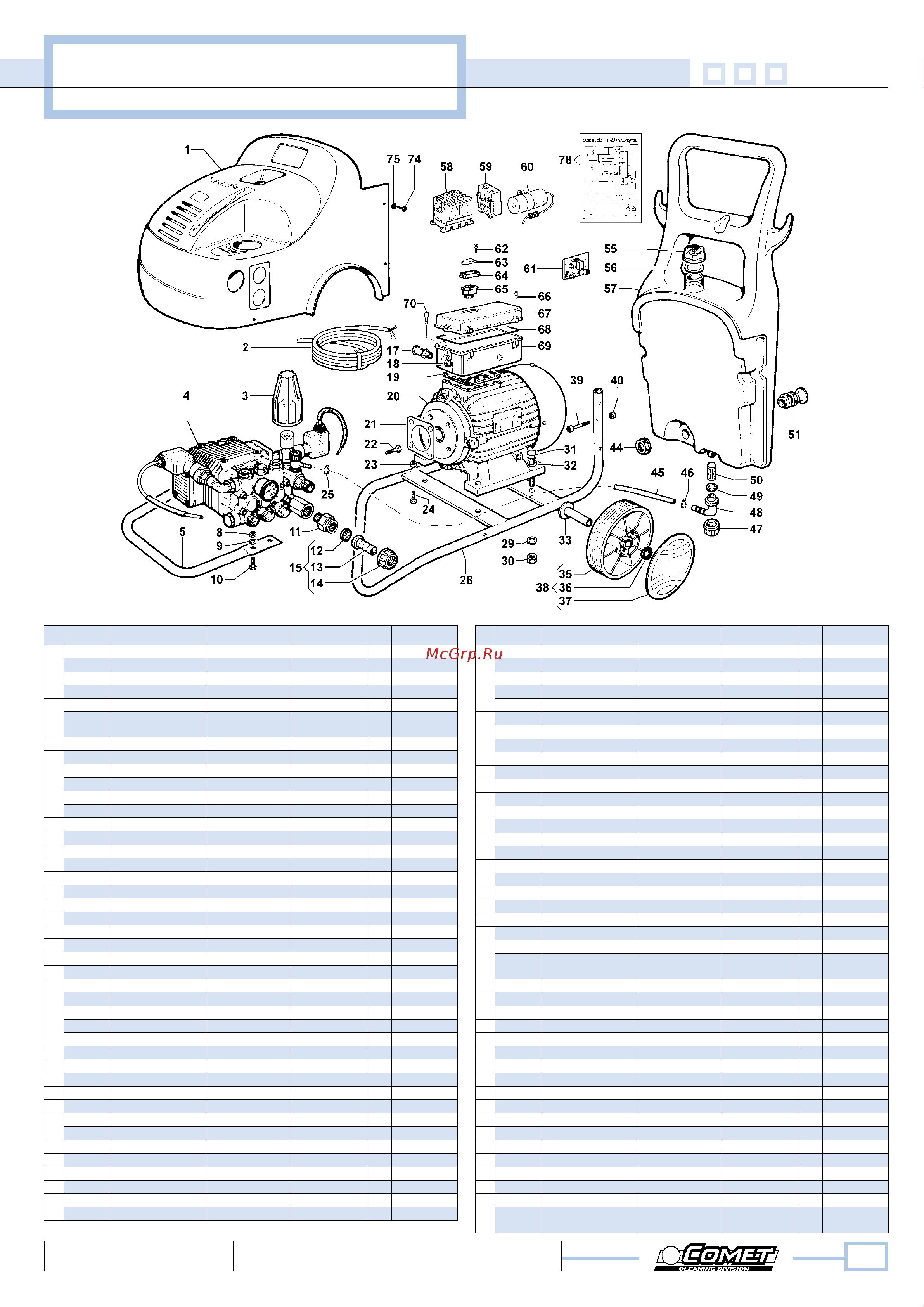

Complessivo Macchina
2800 RPM
Frame and Chassy (Assembly)
1
0477 0083 Carenatura Cover Grigio / Grey 1
0477 0090 Carenatura Cover Azzurro / Cyan 1
0477 0091 Carenatura Cover Giallo / Yellow 1
0477 0092 Carenatura Cover Rosso / Red 1
2
0456 0183 Cavo Alimentazione Electrical Cable 1 300 (MNF)
0456 0072 Cavo Alimentazione Electrical Cable 1,5mm2 L=6mt 1 300 (TRF)
400 - 500 - 700
3
1817 0054 Manopola Reg. Pressione
Pressure Regulator Knob
1
4
6302 0951 Pompa Pump LWR-K 1 300
6302 0452 Pompa Pump LWR-K 1 400
6302 0853 Pompa Pump LWR-K 1 500 (15/160)
6302 0753 Pompa Pump LWR-K 1 500 (13/180)
6306 0153 Pompa Pump ZWR-K 1 700
5
2437 0005 Supporto Telaio Frame Support 1 UK Versions
8
0604 0063 Dado Nut M8 1 UK Versions
9
2819 0004 Rondella Elastica Special Washer 8,4X14,4X2 1 UK Versions
10
3607 0015 Vite Screew M8x20 1 UK Versions
11
2000 0056 Nipplo Nipple G3/4 - G1/2 1
12
1002 0158 Filtro Acqua Suction Filter 1
13
2800 0098 Raccordo p.g. Aspir. Straight Hose Tail Ø19 - G3/4F 1
14
1223 0052 Galletto Wing Nut G3/4 1
15
1407 0043 Kit Raccordo p.g. Aspir. Hose Tail Kit 1
17
2434 0034 Pressacavo Cable Holder 1
18
1227 0027 Ghiera Wing Nut 1
19
1201 0127 Guarniz. Scatola Elettr. Electrical Box Seal 1
20
1831 0177 Motore Elettrico Electric Motor MNF 230V - 3Cv 1 300 (MNF)
1831 0178 Motore Elettrico Electric Motor TRF 400V - 3Cv 1 300 (TRF)
1831 0179 Motore Elettrico Electric Motor TRF 400V - 4Cv 1 400
1831 0180 Motore Elettrico Electric Motor TRF 400V - 5,5Cv 1 500
1831 0198 Motore Elettrico Electric Motor TRF 400V - 7,5Cv 1 700
21
1201 0134 Guarnizione Motore Electric Motor Seal 1
22
3607 0097 Vite Screew M6x16 4
23
0604 0063 Dado Nut M8 1 UK Versions
24
3607 0010 Vite Screew M8x16 1 UK Versions
25
1003 0059 Fascetta Hose Clamp 1
28
3206 0225 Telaio Frame 1 300 - 400 - 500
3206 0259 Telaio Frame 1 700
29
2819 0004 Rosetta Elastica Special Washer 4
30
0604 0063 Dado Nut M8 4
31
3607 0008 Vite Screew M8x35 4
32
2811 0026 Rondella Washer Ø8,4x24x2 8
33
2812 0070 Distanziale Spacer 2
35
2810 0021 Ruota Ø200 Wheel Ø200 Grigio / Grey 2
36
0009 0179 Anello Ring Ø12 2
37
0402 0193 Copriruota - Ø200 Wheel Cover - Ø200 Grigio / Grey 2
0402 0138 Copriruota - Ø200 Wheel Cover - Ø200 Azzurro / Cyan 2
0402 0136 Copriruota - Ø200 Wheel Cover - Ø200 Giallo / Yellow 2
0402 0094 Copriruota - Ø200 Wheel Cover - Ø200 Rosso / Red 2
38
2810 0038 Kit Ruota Ø200 Wheel Kit Ø200 Grigio / Grey 2
2810 0034 Kit Ruota Ø200 Wheel Kit Ø200 Azzurro / Cyan 2
2810 0025 Kit Ruota Ø200 Wheel Kit Ø200 Giallo / Yellow 2
2810 0014 Kit Ruota Ø200 Wheel Kit Ø200 Rosso / Red 2
39
3609 0155 Vite Screew M6x30 2
40
0604 0010 Dado Nut M6 2
44
1227 0002 Ghiera Wing Nut 1
45
3208 0588 Tubo Detergente Detergent Hose Ø7x10 L=450mm 1
46
1003 0059 Fascetta Hose Clamp 1
47
1223 0052 Galletto Wing Nut G3/4 1
48
2803 0371 Raccordo Detergente Detergent Coupling 1
49
1209 0104 Guarnizione Seal 18x24x3 1
50
1002 0078 Filtro Detergente Detergent Filter 1
51
2434 0003 Pressacavo Cable Holder 1
55
3200 0058 Tappo Detergente Detergent Cap 1
56
1209 0088 Guarnizione Seal 1
57
1803 0055 Serbatoio Detergente Detergent Tank 1
58
3225 0011 Teleruttore Contactor 16 Amp - 230V 1 300 (MNF)
3225 0015 Teleruttore Contactor 12 Amp - 400V 1 300 (TRF)
400 - 500
3225 0049 Teleruttore Contactor 16 Amp - 400V 1 700
59
2821 0006 Relè Termico Thermal Relay 9,6/16 Amp 1 Optional
2821 0024 Relè Termico Thermal Relay 6/10 Amp 1 Optional
60
0434 0034 Kit Disgiuntore Start Condenser Kit 1 UK Versions
61
3043 0010 Scheda Total Stop T.S. Electronic Card 1
62
3625 0003 Vite Screew 2,9x16 2
63
2416 0095 Protezione Interruttore Switch Protection 1
64
0460 0030 Coperchio Interruttore Switch Cover 1
65
1410 0020 Interruttore Switch 1
66
3625 0035 Vite Screew 3,5x19 6
67
0402 0183 Coperchio Scatola Elettr. Electrical Box Cover 1
68
1210 0396 Guarnizione OR O-Ring 2,6x190,17 1
69
3001 0124 Scatola Elettrica Electrical Box 1
70
3625 0046 Vite Screew M5x12 4
74
3625 0037 Vite Screew 3,5x13 6
75
2811 0074 Rondella Washer Ø4,3x16 6
78
1610 0423 Schema Elettrico Electrical Diaghram 1 300 (MNF)
1610 0422 Schema Elettrico Electrical Diaghram 1 300 (TRF)
400 - 500 - 700
N° Cod. Descrizione
Description
Note Q.ty Model N° Cod. Descrizione
Description
Note Q.ty Model
