Pioneer DVH-840AVBT [26/40] Установка



Раздел

Установка







 

Всегда отключайте отрицательную

клемму перед началом работы.



• Если устройство устанавливается в

машину, оборудованную бортовым

или навигационным компьютером, при

отключении кабеля от аккумулятора

возможен сброс памяти компьютера.

В этом случае будьте осторожны во

время установки, чтобы не вызвать

короткое замыкание.

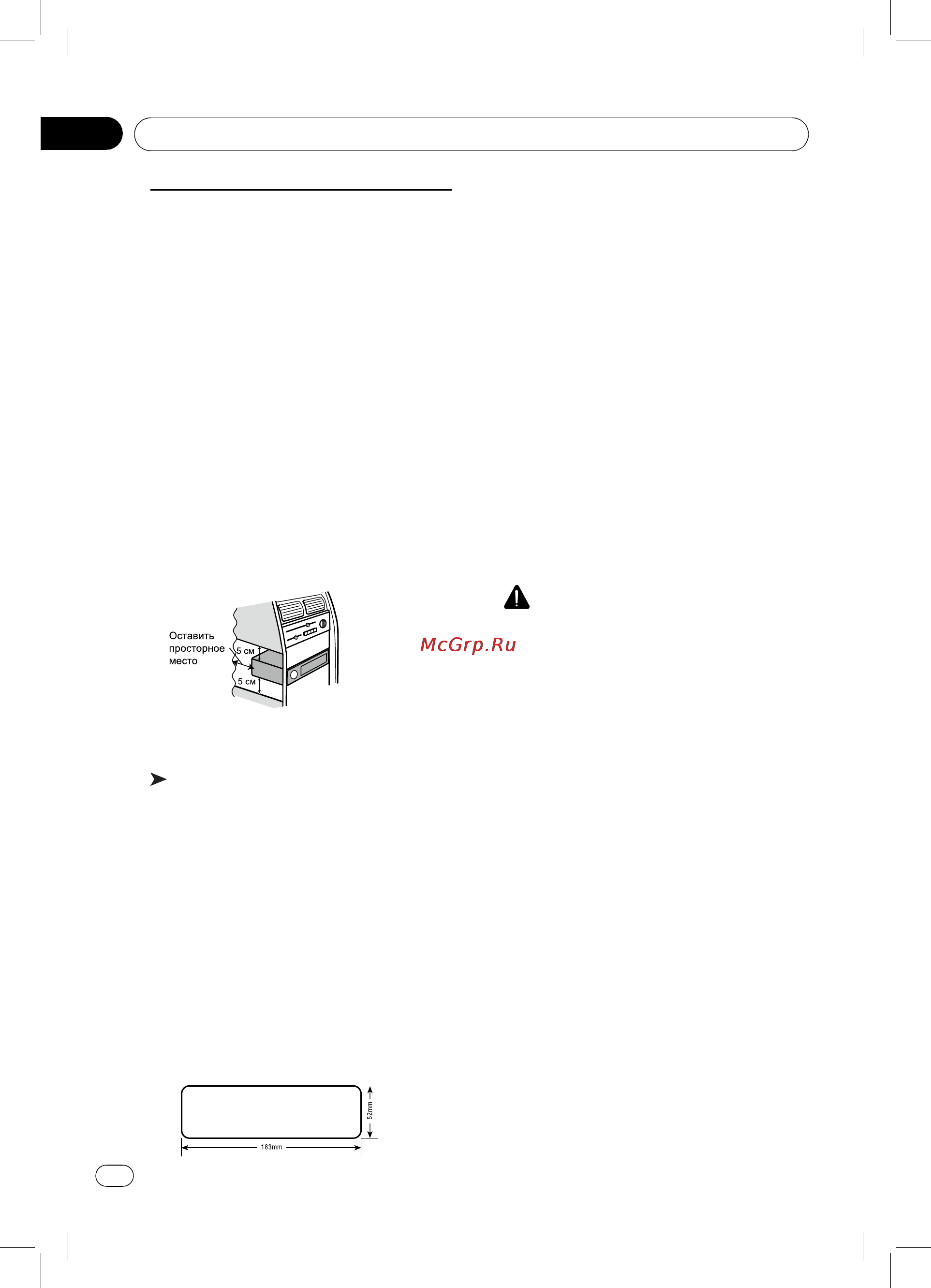

• При установке необходимо обеспечить

эффективный отвод тепла, оставив

достаточное пространство за задней

панелью и закрепив свободные

кабели так, чтобы они не закрывали

вентиляционные отверстия.

5cm

        





П е р е д у с та н о в к о й с н и м и т е д в а

транспортировочных винта. В противном

случае DVD-плеер не будет работать.

 

Поднимите защелки по бокам обоймы

и извлеките половину обоймы из

устройства.



1. Снимите монтажную обойму с корпуса.

Если она закреплена, воспользуйтесь

инструментами (входят в комплект

поставки).

2. Проверьте размер гнезда в панели,

вставив в него монтажную обойму.

Если отверстие слишком маленькое,

аккуратно обрежьте или подшлифуйте

обойму, чтобы она легко входила в

отверстие. Не прилагайте силу при

установке обоймы в отверстие, не гните

ее. За панелью должно быть достаточно

места для корпуса устройства.

Д а н н о е у с т р о й с т в о м о ж е т

устанавливаться в любые приборные

панели с подходящим отверстием

размером 183 (Ш) x 52 (В) мм. Для

установки данного устройства толщина

панели должна составлять 4,75 – 5,56

мм.

3. Н а й д и т е р я д с г и б а е м ы х у ш е к

сверху, снизу и по бокам монтажной

обой м ы. По л нос т ь ю уст ано в и те

обо й му в отв ерс т и е в п анел и и

выгните максимальное количество

ушек, необходимое для надежного

закрепления обоймы на панели (см.

следующую страницу).



Д л я о б е с п е ч е н и я п р а в и л ь н о й

работы DVD-плеера корпус должен

монтироваться с отклонением не более

20° от горизонтали. Учитывайте это

ограничение.

4. Ра с пол ожите ус т р ойс т во пере д

отверстием в панели таким образом,

чтобы через монта жную обойму

можно было провести кабели. Строго

придерживайтесь монтажной схемы

и убедитесь, что все соединения

сделаны надежно и изолированы с

применением зажимов или изоленты.

Закончив прокладку кабелей, включите

устройство, чтобы проверить его

работу (зажигание автомобиля должно

быть включено). Если устройство не

работает, проверьте монтаж проводов.

5. Убедитесь, что радио находится справа

вверху, осторожно задвиньте его в

монтажную обойму до щелчка.

Оптимальной является установка

устройства под углом менее 30°.

6. Прикрепите заднюю часть устройства

к корпусу автомобиля монтажным

болтом с резиновой подушкой.

7. Проверьте работ у устройства по

разделу «Эксплуатация» далее.
