Traducción de las instrucciones originales
Packaged Rooftop
251
Nos reservamos el derecho de aportar cambios al proyecto sin aviso previo.
UATYA
4P645202-1
H
8
0
m
m
H
H/2

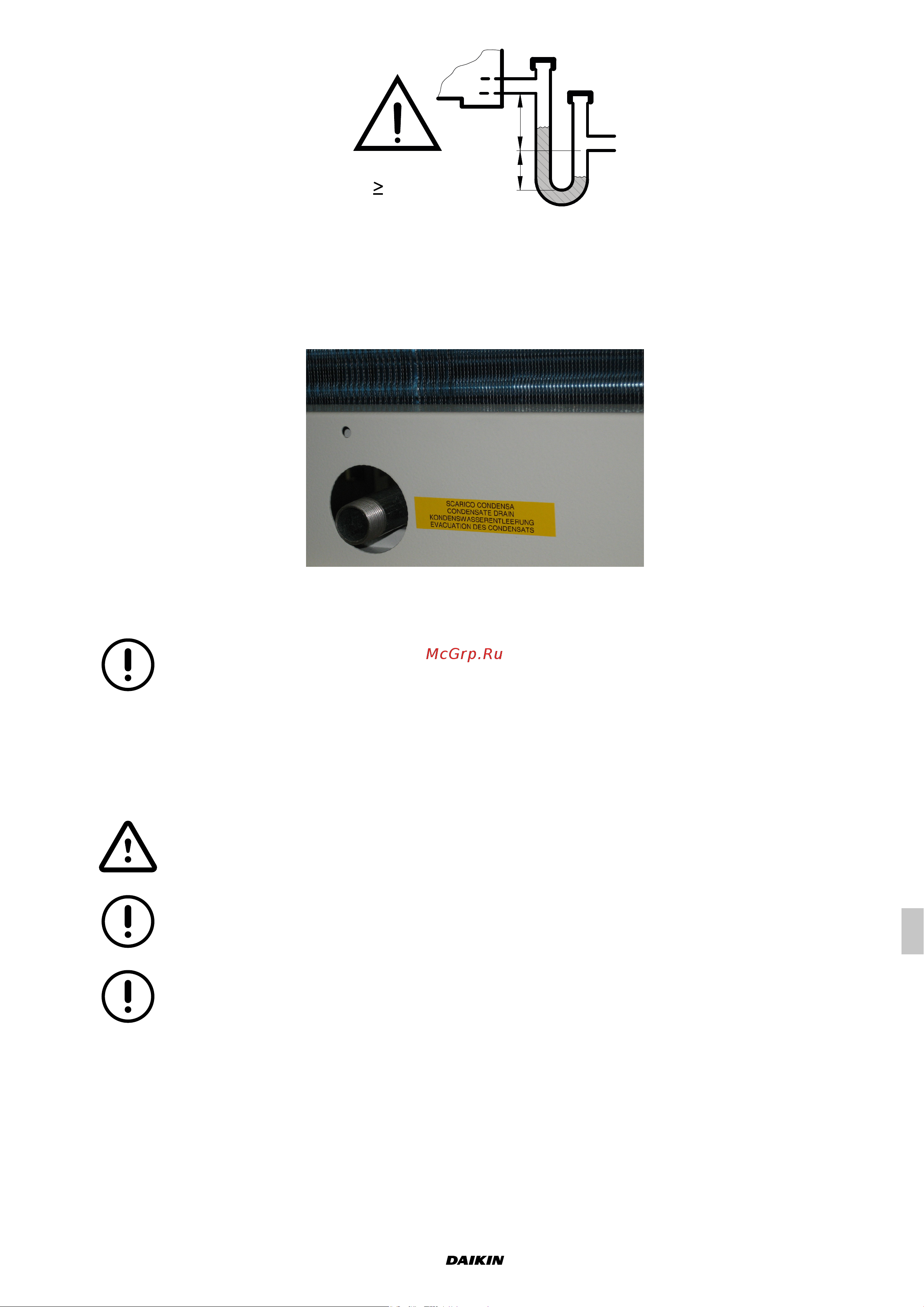

Fig. 68 Sifón de descarga de condensado
La tubería de descarga de condensado nunca debe conectarse a descargas de aguas negras o blancas, sino solo a
redes pluviales, para evitar la posible aspiración de gases malolientes.
5.4.3 Descarga de condensado de la batería de aire externo
La cubeta recolectora de condensado está provista de un tubo roscado R 1" macho para la conexión.
Fig. 69 Conexión de la cubeta recolectora de condensado
La descarga de condensado de la batería de aire externo puede dejarse libre.
Si se transportan las descargas de condensado, es necesario evitar que los tubos de conexión se
congelen.
5.4.4 Conexión al humidicador
De estar presente, el humidicador debe alimentarse con agua de red, no tratada y preferiblemente ltrada de
impurezas y/o residuos. Los diámetros de las conexiones se indican en los dibujos dimensionales.
Se recomienda efectuar los conductos de descarga con un material que no conduzca electricidad.
El agua descarga por el humidicador puede alcanzar los 100°C.
Es obligatorio realizar un sifón para descargar el agua del humidicador.
No alimente absolutamente el humidicador con agua desmineralizada o ablandada.
Para más información acerca de la instalación, consulte el capítulo "Humidicador".
