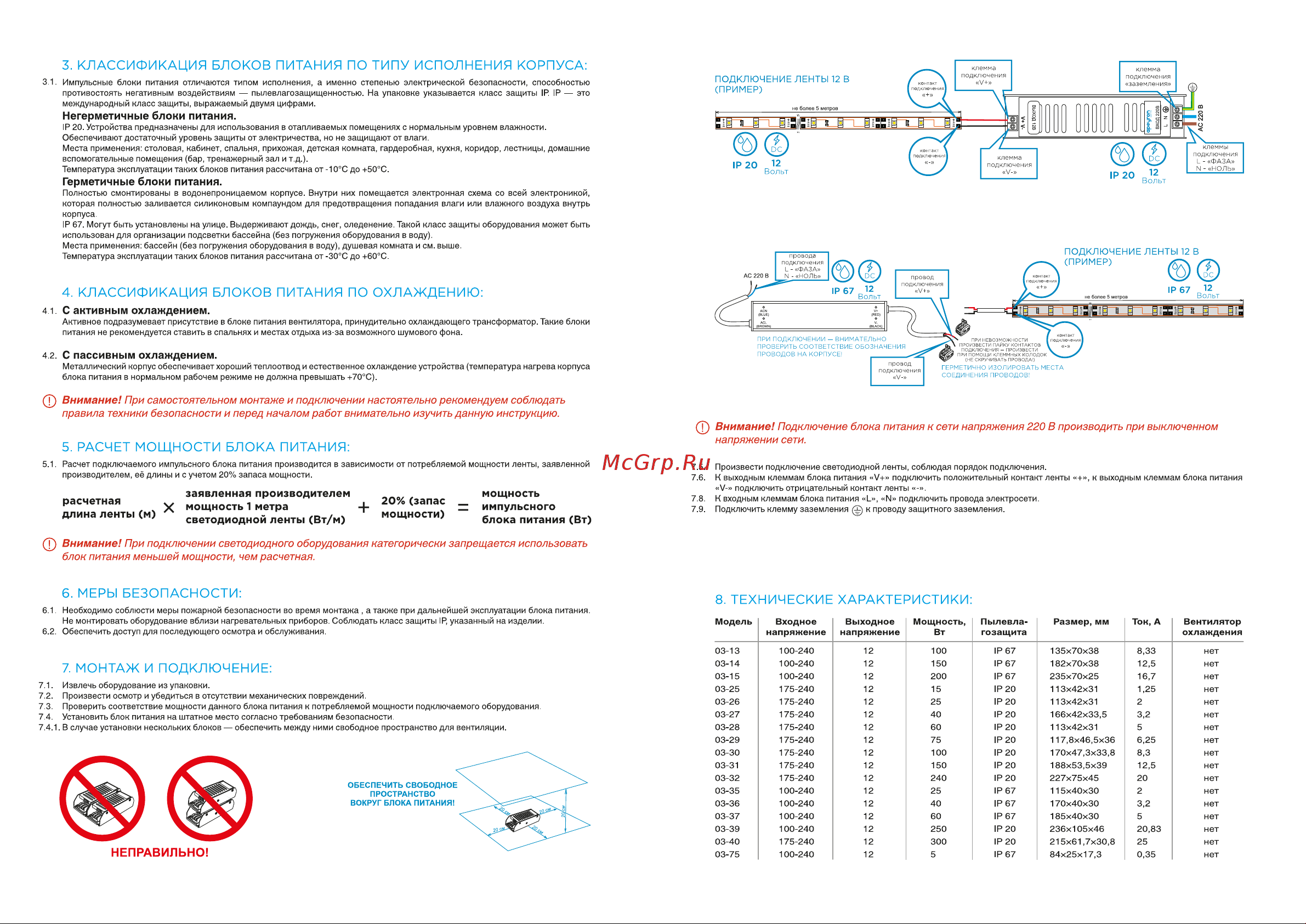

3 КЛАССИФИКАЦИЯ БЛОКОВ ПИТАНИЯ ПО ТИПУ ИСПОЛНЕНИЯ КОРПУСА 3 1 Импульсные блоки питания отличаются типом исполнения а именно степенью электрической безопасности способностью противостоять негативным воздействиям пылевлагозащищенностью На упаковке указывается класс защиты Р 1Р это международный класс защиты выражаемый двумя цифрами Негерметичные блоки питания 1Р 20 Устройства предназначены для использования в отапливаемых помещениях с нормальным уровнем влажности Обеспечивают достаточный уровень защиты от электричества но не защищают от влаги Места применения столовая кабинет спальня прихожая детская комната гардеробная кухня коридор лестницы домашние вспомогательные помещения бар тренажерный зал и т д Температура эксплуатации таких блоков питания рассчитана от 10 С до 50 С Герметичные блоки питания Полностью смонтированы в водонепроницаемом корпусе Внутри них помещается электронная схема со всей электроникой которая полностью заливается силиконовым компаундом для предотвращения попадания влаги или влажного воздуха внутрь корпуса Р 67 Могут быть установлены на улице Выдерживают дождь снег оледенение Такой класс защиты оборудования может быть использован для организации подсветки бассейна без погружения оборудования в воду Места применения бассейн без погружения оборудования в воду душевая комната и см выше Температура эксплуатации таких блоков питания рассчитана от 30 С до 60 С 4 КЛАССИФИКАЦИЯ БЛОКОВ ПИТАНИЯ ПО ОХЛАЖДЕНИЮ С активным охлаждением Активное подразумевает присутствие в блоке питания вентилятора принудительно охлаждающего трансформатор Такие блоки питания не рекомендуется ставить в спальнях и местах отдыха из за возможного шумового фона С пассивным охлаждением Металлический корпус обеспечивает хороший теплоотвод и естественное охлаждение устройства температура нагрева корпуса блока питания в нормальном рабочем режиме не должна превышать 70 С Т Внимание При самостоятельном монтаже и подключении настоятельно рекомендуем соблюдать правила техники безопасности и перед началом работ внимательно изучить данную инструкцию Г Внимание Подключение блока питания к сети напряжения 220 В производить при выключенном напряжении сети 5 РАСЧЕТ МОЩНОСТИ БЛОКА ПИТАНИЯ 5 1 Расчет подключаемого импульсного блока питания производится в зависимости от потребляемой мощности ленты заявленной производителем её длины и с учетом 20 запаса мощности заявленная производителем ________ расчетная мощность метра 2О Длина ленты м светояиодной ленть1 Вт м мощности МОЩНОСТЬ импульсного блока питания Вт Произвести подключение светодиодной ленты соблюдая порядок подключения К выходным клеммам блока питания подключить положительный контакт ленты к выходным клеммам блока питания V подключить отрицательный контакт ленты К входным клеммам блока питания _ 14 подключить провода электросети Подключить клемму заземления к проводу защитного заземления Т Внимание При подключении светодиодного оборудования категорически запрещается использовать блок питания меньшей мощности чем расчетная 6 МЕРЫ БЕЗОПАСНОСТИ 8 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 6 1 Необходимо соблюсти меры пожарной безопасности во время монтажа а также при дальнейшей эксплуатации блока питания Не монтировать оборудование вблизи нагревательных приборов Соблюдать класс защиты Р указанный на изделии 6 2 Обеспечить доступ для последующего осмотра и обслуживания 7 МОНТАЖ И ПОДКЛЮЧЕНИЕ Извлечь оборудование из упаковки Произвести осмотр и убедиться в отсутствии механических повреждений Проверить соответствие мощности данного блока питания к потребляемой мощности подключаемого оборудования Установить блок питания на штатное место согласно требованиям безопасности 1 В случае установки нескольких блоков обеспечить между ними свободное пространство для вентиляции ОБЕСПЕЧИТЬ СВОБОДНОЕ ПРОСТРАНСТВО ВОКРУГ БЛОКА ПИТАНИЯ НЕПРАВИЛЬНО Модель 03 13 03 14 03 15 03 25 03 26 03 27 03 28 03 29 03 30 03 31 03 32 03 35 03 36 03 37 03 39 03 40 03 75 Входное напряжение Выходное напряжение МОЩНОСТЬ Вт пылевлагозащита Размер мм TOK A Вентилятор охлаждения 100 240 100 240 100 240 175 240 175 240 175 240 175 240 175 240 175 240 175 240 175 240 100 240 100 240 100 240 100 240 175 240 100 240 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 100 150 200 15 25 40 60 75 100 150 240 25 40 60 250 300 5 IP 67 IP 67 IP 67 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 67 IP 67 IP 67 IP 20 IP 20 IP 67 135x70x38 182x70x38 235x70x25 113x42x31 113x42x31 166x42x33 5 113x42x31 117 8x46 5x36 170x47 3x33 8 188x53 5x39 227x75x45 115x40x30 170x40x30 185x40x30 236x105x46 215x61 7x30 8 84x25x17 3 8 33 12 5 16 7 1 25 2 3 2 5 6 25 8 3 12 5 20 2 3 2 5 20 83 25 0 35 нет нет нет нет нет нет нет нет нет нет нет нет нет нет нет нет нет
