Eredeti utasításokból lefordítva
Packaged Rooftop
489
Fenntartjuk a jogot magunknak arra, hogy a termék kialakítását értesítés nélkül módosítsuk
UATYA
4P645202-1

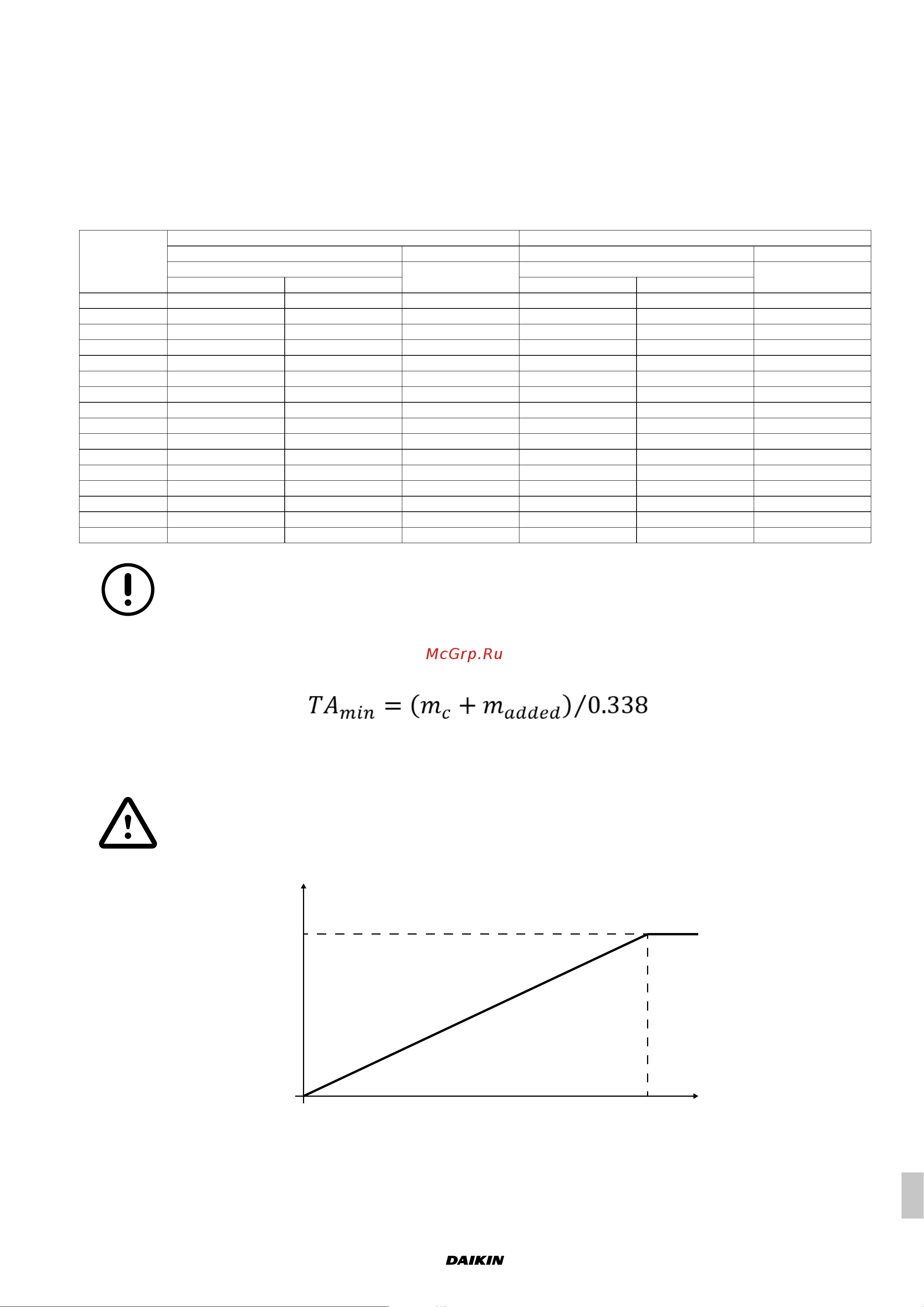

2.2.1 Felhasználási korlátok - A légkondicionált környezet minimális területe és a
maximális hűtőközeg-töltet
Az IEC 60335-2-40: 2018 szabvány GG mellékletének GG.9. Pontja (Háztartási és hasonló elektromos készülékek
- Biztonság - 2-40. Rész: Az elektromos hőszivattyúkra, légkondicionálókra és páramentesítőkre vonatkozó különös
követelmények meghatározzák a megengedett maximális töltöttségi szinteket a légkondicionált környezet területe
szerint, valamint meghatározzák az A2L hűtőközegek használatára vonatkozó szellőztetési követelményeket
vezetékes egységek esetén. További részletekért lásd az IEC 60335-2-40: 2018 szabványt.
Az "m # p # c # pp #" hűtőközeg-töltővel ellátott beépített készülék minimális összes kondicionált szobaterületének
"TA # p # min # pp #" (kg) meg kell felelnie az alábbiaknak:
Egység
Meleg gáz utófűtési lehetőség nélküli egységekhez Meleg gáz utófűtési lehetőséggel rendelkező egységekhez
m
c
TA
min
m
c
TA
min
[kg]
m
2
[kg]
m
2
1. kör 2. kör 1. kör 2. kör
UATYA25 7 - 20,7 8,3 - 24,4
UATYA30 10 - 29,6 11,3 - 33,5
UATYA40 12 - 35,5 13,7 - 40,6
UATYA50 15 - 44,4 17 - 50,4
UATYA60 18 - 53,3 21 - 62
UATYA70 18 - 53,3 21 - 62
UATYA80 23 - 68,1 26,9 - 79,6
UATYA90 24 - 71,1 28 - 83
UATYA100 28 - 82,9 32,3 - 95,7
UATYA110 30 - 88,8 34,7 - 102,8
UATYA120 36 - 106,6 41,2 - 122,1
UATYA140 19 19 56,3 23,1 23,1 68,4
UATYA150 19 19 56,3 23,1 23,1 68,4
UATYA160 23 23 68,1 27,9 27,9 82,6
UATYA180 25 25 74 25 25 74
UATYA190 25 25 74 25 25 74
A minimális terület kiszámításánál gyelembe vett helyiségekben tilos zóna zsalut felszerelni, kivéve,
ha ezeket a zsalukat szivárgás esetén az egység vezérlőjelével teljesen ki lehet nyitni.
Ha a töltés megváltozik, akkor a minimális területet újra kell értékelni, hogy mindig nagyobb legyen, mint az alábbi
képlettel kapott eredmény:
Ahol:
- m
addaed
a telepítés során hozzáadott hűtőközeg-töltet kilogrammban.
Az „m # p # c # pp # + m # p # added # pp #” összegnek kisebbnek kell lennie 79,8 kg-nál minden
áramkörnél.
Az alábbiakban ismertetjük a légkondicionált környezet területének megfelelő minimális területet
50
[m²]
0
10
20
40
50
60
70
80
90
100 150 200 2500
30
m
c
[kg]
csavarkulcsot használja. 136 Teljes minimum telepítési terület
