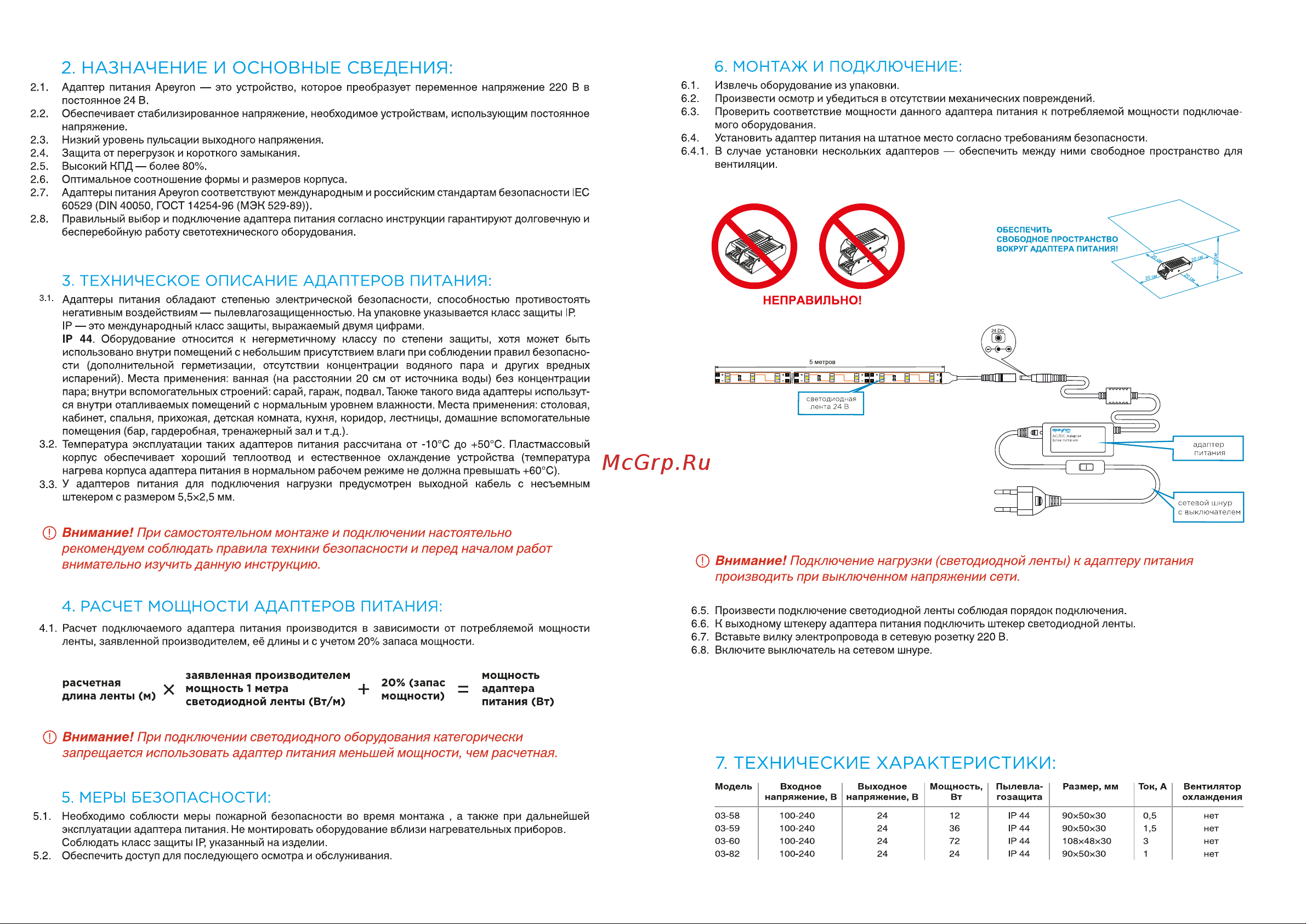

2 НАЗНАЧЕНИЕ И ОСНОВНЫЕ СВЕДЕНИЯ 6 МОНТАЖ И ПОДКЛЮЧЕНИЕ 6 1 Извлечь оборудование из упаковки 6 2 Произвести осмотр и убедиться в отсутствии механических повреждений 6 3 Проверить соответствие мощности данного адаптера питания к потребляемой мощности подключае мого оборудования 6 4 Установить адаптер питания на штатное место согласно требованиям безопасности 6 4 1 В случае установки нескольких адаптеров обеспечить между ними свободное пространство для вентиляции 2 1 Адаптер питания Ареугоп это устройство которое преобразует переменное напряжение 220 В в постоянное 24 В 2 2 Обеспечивает стабилизированное напряжение необходимое устройствам использующим постоянное напряжение 2 3 Низкий уровень пульсации выходного напряжения 2 4 Защита от перегрузок и короткого замыкания 2 5 Высокий КПД более 80 2 6 Оптимальное соотношение формы и размеров корпуса 2 7 Адаптеры питания Ареугоп соответствуют международным и российским стандартам безопасности IEC 60529 DIN 40050 ГОСТ 14254 96 МЭН 529 89 2 8 Правильный выбор и подключение адаптера питания согласно инструкции гарантируют долговечную и бесперебойную работу светотехнического оборудования 3 ТЕХНИЧЕСКОЕ ОПИСАНИЕ АДАПТЕРОВ ПИТАНИЯ 3 1 Адаптеры питания обладают степенью электрической безопасности способностью противостоять негативным воздействиям пылевлагозащищенностью На упаковке указывается класс защиты 1Р 1Р это международный класс защиты выражаемый двумя цифрами 1Р 44 Оборудование относится к негерметичному классу по степени защиты хотя может быть использовано внутри помещений с небольшим присутствием влаги при соблюдении правил безопасно сти дополнительной герметизации отсутствии концентрации водяного пара и других вредных испарений Места применения ванная на расстоянии 20 см от источника воды без концентрации пара внутри вспомогательных строений сарай гараж подвал Также такого вида адаптеры использутся внутри отапливаемых помещений с нормальным уровнем влажности Места применения столовая кабинет спальня прихожая детская комната кухня коридор лестницы домашние вспомогательные помещения бар гардеробная тренажерный зал и т д 3 2 Температура эксплуатации таких адаптеров питания рассчитана от 10 С до 50 С Пластмассовый корпус обеспечивает хороший теплоотвод и естественное охлаждение устройства температура нагрева корпуса адаптера питания в нормальном рабочем режиме не должна превышать ч 60 С 3 3 У адаптеров питания для подключения нагрузки предусмотрен выходной кабель с несъемным штекером с размером 5 5x2 5 мм ф Внимание При самостоятельном монтаже и подключении настоятельно рекомендуем соблюдать правила техники безопасности и перед началом работ внимательно изучить данную инструкцию ф Внимание Подключение нагрузки светодиодной ленты к адаптеру питания производить при выключенном напряжении сети 4 РАСЧЕТ МОЩНОСТИ АДАПТЕРОВ ПИТАНИЯ 4 1 Расчет подключаемого адаптера питания производится в зависимости от ленты заявленной производителем её длины и с учетом 20 запаса мощности потребляемой НЕПРАВИЛЬНО мощности 6 5 Произвести подключение светодиодной ленты соблюдая порядок подключения 6 6 К выходному штекеру адаптера питания подключить штекер светодиодной ленты 6 7 Вставьте вилку электропровода в сетевую розетку 220 В 6 8 Включите вьжлючатель на сетевом шнуре заявленная производителем мощность расчетная 20 запас _ адаптера Мощность1 метра длина ленты м свеТодиодной ленты Вт м мощности питания Вт Ф Внимание При подключении светодиодного оборудования категорически запрещается использовать адаптер питания меньшей мощности чем расчетная 7 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Модель 5 1 Необходимо соблюсти меры пожарной безопасности во время монтажа а также при дальнейшей эксплуатации адаптера питания Не монтировать оборудование вблизи нагревательных приборов Соблюдать класс защиты 1Р указанный на изделии 5 2 Обеспечить доступ для последующего осмотра и обслуживания Входное Выходное напряжение В напряжение В 5 МЕРЫ БЕЗОПАСНОСТИ 03 58 03 59 03 60 03 82 100 240 100 240 100 240 100 240 24 24 24 24 Мощность Вт Пылевлагозащита 12 36 72 24 IP44 IP44 IP44 IP44 Вентилятор охлаждения 90x50x30 90x50x30 108x48x30 90x50x30
