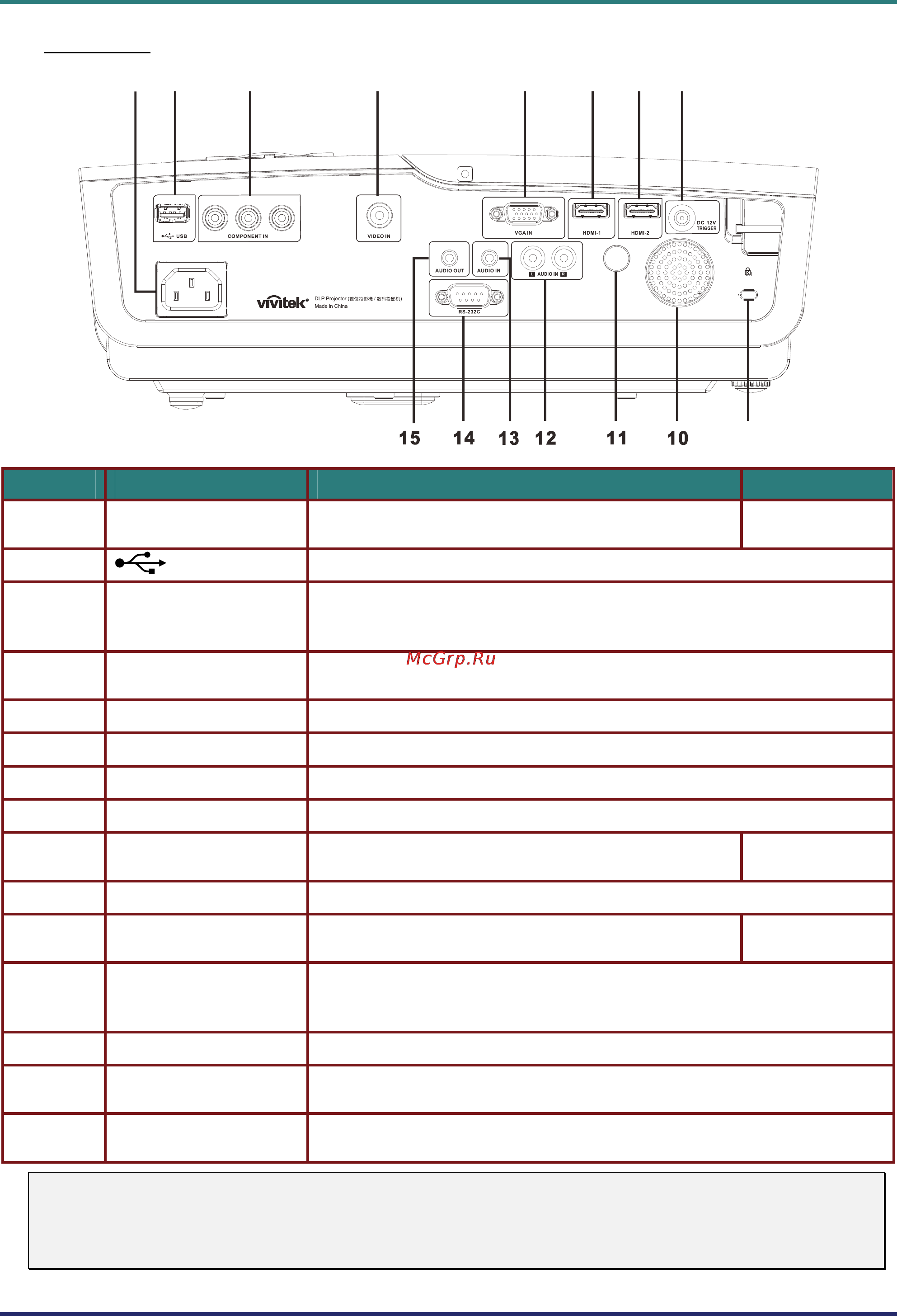

Вид сзади
ЭЛЕМЕНТ ЯРЛЫК ОПИСАНИЕ СМ. НА СТР.:
1.
Вход питания
переменного тока
Подключение КАБЕЛЯ ПИТАНИЯ
10
2.
(USB)
Подключение кабеля USB от компьютера
3.
COMPONENT IN
(КОМПОНЕНТНЫЙ
ВХОД)
Эти входы служат для подключения компонентного видеосигнала от
соответствующего видеоустройства
4.
VIDEO IN
Подключение кабеля полного видеосигнала от устройства – источника
полного видеосигнала
5.
VGA IN Подключение кабеля RGB от компьютера.
6.
HDMI – 1 Подключение кабеля HDMI от устройства HDMI
7.
HDMI – 2 Подключение кабеля HDMI от устройства HDMI
8.
DC 12В Подключение Выхода 12 В
9.
Замок Kensington
Защита постоянного компонента с помощью
системы замка Kensington®
34
10.
Динамик Выход для звука
11.
Приемник ИК-
сигналов
Прием ИК-сигнала от пульта дистанционного
управления
6
12.
AUDIO IN (L и R)
(Аудиовход, левый и
правый каналы)
Подключение звукового кабеля от устройства – источника звука
13.
AUDIO IN Подключение АУДИОКАБЕЛЯ устройства ввода
14.
RS-232C
Подключение кабеля с последовательным портом RS-232 пульта
дистанционного управления
15.
AUDIO OUT
(Аудиовыход)
Подключение кабеля аудиосигнала для выхода сквозного сигнала
Примечание:
При наличии различных источников сигнала для видеооборудования, для улучшения
качества изображения рекомендуется следующая приоритетность подключения: HDMI,
компонентный, композитный.
1 2
3
4
5 6
7
8
9
