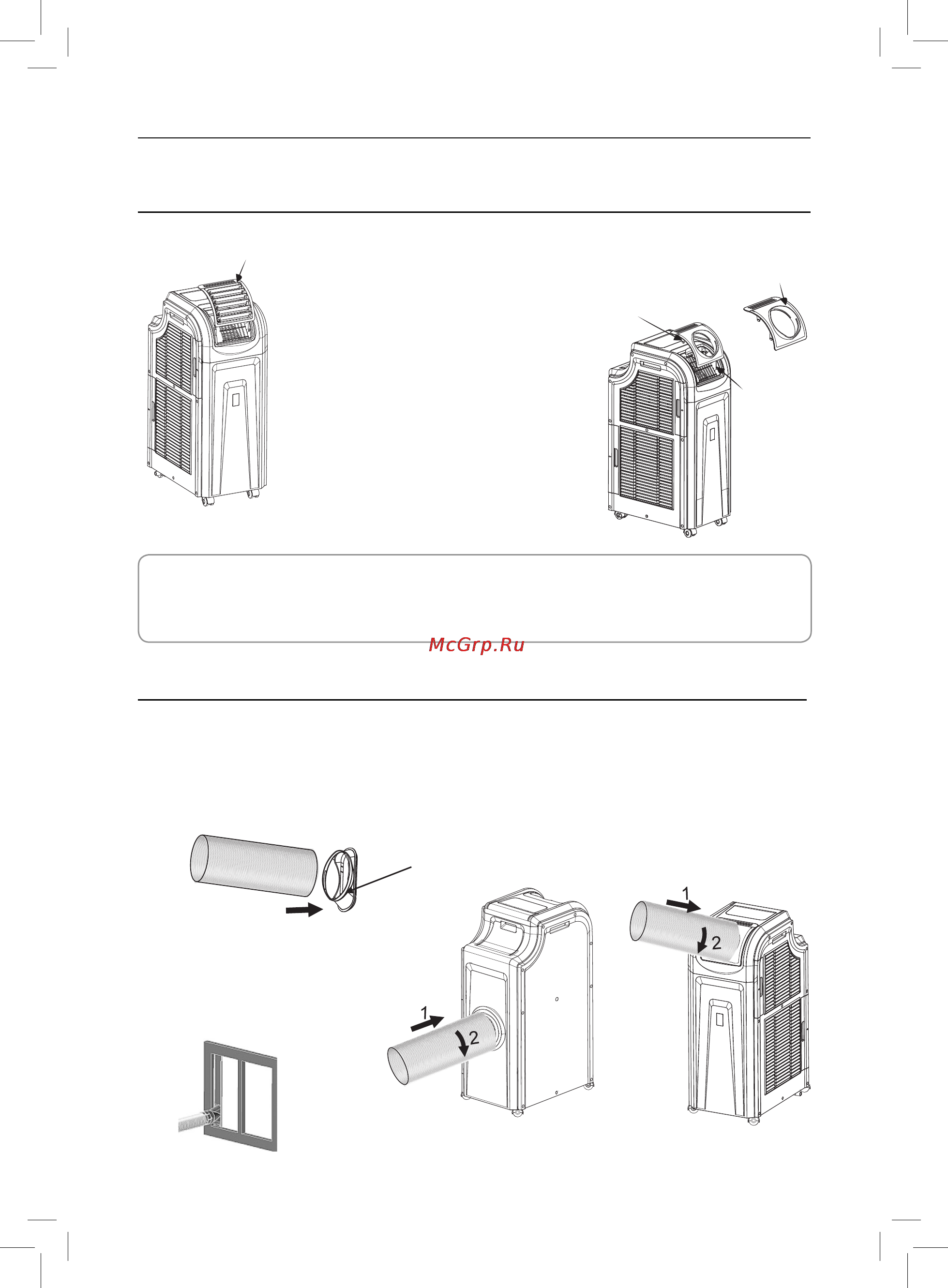

МОБИЛЬНЫЙ КОНДИЦИОНЕР
МЕТОД МОНТАЖА С ЗАМЕНОЙ ОКОННОГО ВЫВОДА
Ïðèìå÷àíèå:
Сохраните замененный вывод. Оконный вывод 2 подходит только для использования в режи-
ме нагрева.
1. Придержите верхнюю часть
оконного вывода 1, затем по-
тяните его вверх.
2. Придержите верхнюю часть
оконного вывода 2 для того
чтобы застежка ленты вошла
в прорезь, затем нажмите её
вниз.
Оконный вывод 1
Для режима
охлаждения
Переходник
Оконный вывод 2
затяжка ленты
прорезь ленты
1. Подключите одну сторону канала к выходному отверстию воздуха мобильного кондици-
онера. Соответствующий конец канала вставьте в устройство, затем поверните направо.
Нажмите на трубу вниз, чтобы убедиться, что она надежно зафиксирована.
2. Установите переходник на другом конце канала.
ИНСТРУКЦИИ ПО МОНТАЖУ ТРУБОПРОВОДА (КАНАЛОВ)
Для режима
отопления
3. Установите предвари-
тельно собранный узел
переходника с трубой в
ближайшем окне.
