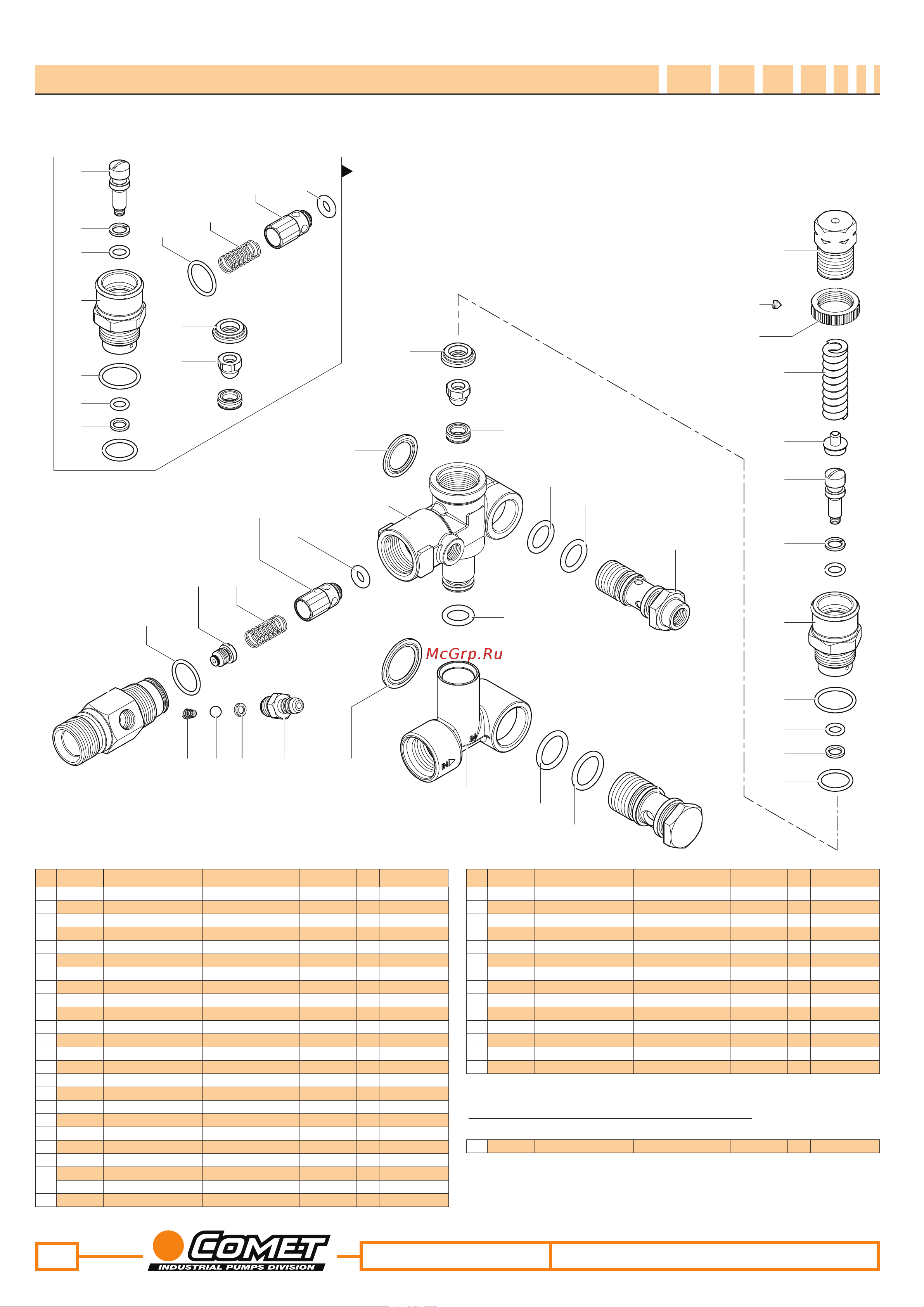

MTP RW
Valvola Regolazione VRF2 - Unloader Valve VRF2
1450 RPM
N° Cod. Descrizione Description Note
Q.ty
Model N° Cod. Descrizione Description Note
Q.ty
Model
Kit Ricambi
Spare Parts Kit
1 0204 0099
Boccola Bushing
1
2 3622 0030
Vite senza Testa Es. Inc. Stop Adjustable Nut M4x4
1
3 1227 0022
Ghiera Ring Nut
1
4 1802 0340
Molla Spring
1
5 0009 0207
Distanziale Molla Spring Spacer
1
6 2409 0088
Pistone Valv. Regolazione Piston Rod
1
7 0009 0735
Anello BK Anti-Extr. Ring
1
8 1210 0430
Guarnizione OR O-Ring Ø1,78x6,75
1
9 0204 0102
Boccola Bushing
1
10 1210 0615
Guarnizione OR O-Ring Ø1,78 x17,1
1
11 1210 0711
Guarnizione OR O-Ring Ø1,78x6,07
1
12 0009 0734
Anello BK Anti-Extr. Ring
1
13 1210 0718
Guarnizione OR O-Ring Ø1,78x14
1
14 0009 0233
Guarnizione Gasket
1
15 3002 0654
Sfera Valvola Unloader Ball
1
16 3009 0013
Sede Seat
1
17 1209 0142
Guarnizione Gasket
1
18 0424 0503
Corpo Superiore Upper body
1
19 1210 0570
Guarnizione OR O-Ring Ø3x6
1
20 3600 0115
Valvola Non Ritorno Check Valve
1
21 1802 0290
Molla Spring
1
22 3410 0365
Eiettore Injector Body Ø2,1
1
1215 0560
3410 0366
Eiettore Injector Body Ø2,3
1
1215 0598
23 1210 0708
Guarnizione OR O-Ring Ø1,78x15,6
1
24 0424 0501
Raccordo Coupling G3/8"
1
25 1802 0180
Molla Spring
1
26 3003 0024
Sfera Ball
1
27 2812 0067
Rondella Washer
1
28 2803 0425
Raccordo p.g. Detergente Detergent Coupling
1
29 1209 0141
Guarnizione Gasket G1/2”
1
30 0424 0504
Corpo Inferiore Lower Body
1
31 1210 0410
Guarnizione OR O-Ring Ø2,62x15,88
1
32 1210 0410
Guarnizione OR O-Ring Ø2,62x15,88
1
33 2803 0634
Raccordo Coupling G1/2”
1
34 1210 0057
Guarnizione OR O-Ring Ø2,62x10,78
1
35 2803 0637
Raccordo Coupling G3/8”
1
36 1210 0411
Guarnizione OR O-Ring Ø2,62x12,37
1
37 1210 0411
Guarnizione OR O-Ring Ø2,62x12,37
1
50 5015 0049
Kit Riparazione Valvola Valve Repair Kit
1
VRF2 (1215 0560)
VRF2 (1215 0598)
