Prology DVS-260 [32/41] Схема подключения проводов устройства

Содержание

• В дорогу 1
• Кино 1
• Руководство пользователя 1
• Рцоьову 1
• У5 260 1
• Содержание 2
• В связи с постоянной работой по совершенствованию устройства по 3
• Вышающей его надежность и улучшающей эксплуатационные характери стики в конструкцию и сервисные меню могут быть внесены изменения не отраженные в настоящем руководстве 3
• Назначение устройства 3
• Устройство обеспечивает 3
• Комплект поставки 4
• Функции устройства 4
• Для безопасного и эффективного использования устройства 5
• Завод изготовитель не несет ответственность за проблемы возник 5
• Шие вследствие самостоятельной установки устройства 5
• Конденсат 6
• Очистка 6
• Перескакивание воспроизведения 6
• Температура 6
• Clockdimmer 7
• Source 7
• Элементы управления на передней панели 7
• Dimmer 8
• Dvd audio 8
• Dvd menu 8
• Dvd title 8
• Function 8
• Hi band 8
• Settings 8
• Volume 8
• Использование пульта дистанционного управления 8
• Пульт дистанционного управления 8
• Внимание 9
• Интерактивная сенсорная панель управления с графическим 9
• Интерфейсом 9
• Осторожно 9
• Установка батареек в пульт дистанционного управления 9
• Clock dimmer 10
• Включение устройства 10
• Выключение устройства 10
• Кнопка reset 10
• Общие операции 10
• Откл звук hi 10
• Отключение звука 10
• Просмотр текущего времени 10
• Регулировка громкости 10
• Регулировка яркости дисплея устройства 10
• Меню режимов 11
• На сенсорном экране 11
• Примечание 11
• Fmi fm2 fm3 12
• Автоматическая настройка на радиостанцию 12
• Выбор диапазона радиоприемника 12
• Диап 12
• Примечание 12
• Режим радиоприемника 12
• Ручная настройка настройка на радиостанцию 12
• Список предварительно настроенных радиостанций 12
• Af ros 13
• Pty rds 13
• Авто сохр 13
• Громкости или кнопкой ок 10 стр 7 на пульте ду 13
• Меню настроек радиоприемника 13
• Поиск мести 13
• Ручное сохр 13
• Та rds 13
• Использование системы rds radio data system 14
• Меню настроек ра диоприемника 14
• Parking brake 15
• Включение режима воспроизведения 15
• Загрузка дисков 15
• Извлечение дисков 15
• Операции управления воспроизведением дисков 15
• Примечание 15
• Mi band 17
• Временная остановка воспроизведения 17
• Переход к следующей или предыдущей части треку 17
• Повт 17
• Повторное воспроизведение 17
• Примечание 17
• Ускоренная перемотка в прямом и обратном направлении 17
• Элементы управления воспроизведением на сенсорном экране 17
• Dvd title 18
• Аудио 18
• Воспроизведение в случайном порядке 18
• Выбор языка звукового сопровождения 18
• Меню 18
• Меню диска 18
• Меню названий 18
• Меню управления воспроизведением dvd дисков 18
• Произв 18
• Раздел 18
• Тип диска режим воспроизведения в случайном порядке 18
• Тип диска режим повтора 18
• Dvd audio 19
• Аудио 19
• Выбор камеры угла просмотра 19
• Выбор языка субтитров 19
• Настройки видео 19
• Настройки изображения 19
• Сброс 19
• Субтитры 19
• Угол 19
• Формат монитора 19
• Яркость контрастность цветность 19
• Перейти к 20
• Переход к произвольной части на диске 20
• Формат 20
• Воспроизводимые диски и форматы 21
• Не поддерживаются форматы 21
• Номер региона номер регионального ограничения dvd 21
• Ограничения для файлов mp3 21
• Примечание 21
• Sd карта 22
• Использование карт памяти usb sd 22
• Подключение извлечение sd карты 22
• Подключение извлечение usb карты 22
• Примечание 22
• A v in 23
• Audio system 23
• Tv system 23
• Автоматическая настройка на телеканалы 23
• Изменение телевизионной видеосистемы 23
• Изменение телевизионной системы звука 23
• Переключение каналов 23
• Примечание 23
• Режим av in 23
• Режим тв тюнера 23
• Auto store 24
• Video setting 24
• Автоматическое сохранение телеканалов в памяти тв тюнера 24
• Настройки видео 24
• Примечание 24
• Ручное сохранение телеканалов в памяти тв тюнера 24
• Динамик 25
• Настройки 25
• Основные операции по изменению настроек устройства 25
• Сабвуфер 25
• Калибровка 26
• Радио 26
• Система 26
• Экран 26
• Внимание 27
• Воспроизведением находящихся на рулевом колесе автомобиля 27
• Примечание 27
• Шс программирование штатных кнопок управления 27
• Внимание 28
• Примечание 28
• Сброс 28
• Монитор 29
• Общие 29
• Основные технические характеристики 29
• Проигрыватель дисков 29
• Радиоприёмник 29
• Тв тюнер 29
• Внимание 30
• Процедура установки 30
• Установка устройства 30
• Примечание 31
• Удаление устройства 31
• В случае сброса настроек устройства после выключения зажигания поменяй 32
• Желтый 32
• Желтый желтый___ 32
• К кнопкам управления на рулевом колесе 32
• Красный красный 32
• М ье 32
• Назначение контактов разьема iso 32
• Назначение разъемов rca 32
• Разъем назначение 32
• Розовый 32
• Схема подключения проводов устройства 32
• Те местами подключение желтого и красного провода как показано на рисунке 32
• Цвет провода назначение 32
• Внимание 33
• Оранжевый провод reverse camera 33
• Розовый провод parking brake 34
• Всего 3 б 35
• Технические допуски на возможные незначительные дефекты изображения 35
• Цвет пикселя зона а зона б 35
• Цвет субпикселя 35
• Бортовой сети 12 в не следует эксплуатировать устройство имеющее повреж дения корпуса или соединительных кабелей 36
• Иногда приняты за его неисправность ниже приводится таблица в которой све дены простые методы проверки способные помочь вам устранить большую часть проблем возникающих при использовании устройства 36
• Ошибки допущенные при установке и эксплуатации устройства могут быть 36
• При отсутствии видимых причин неисправности устройство следует демонти 36
• Причина устранение 36
• Ровать и обратиться в сервисный центр перед тем как перейти к методам про верки описанным в данной таблице тщательно проверьте правильность подклю чения устройства 36
• Устройство предназначено для эксплуатации в автомобилях с напряжением 36
• Эксплуатационные ограничения и текущий ремонт 36
• Prology dvs260 37
• Неисправность причина устранение 37
• Неисправность причина устранение 38
• Для безопасного управления автомобилем 39
• Меры предосторожности при обращении с дисками 39
• Гарантии поставщика 40
• Хранение транспортирование ресурс утилизация 40
• Расшифровка даты выпуска устройства указанной в серийном номере 41

Похожие устройства

• Bomann HLO 2280 CB Инструкция по эксплуатации
• Rolsen MG1770SA Инструкция по эксплуатации
• Prology DVU-1500 Инструкция по эксплуатации
• Bomann KW 1413 CB Инструкция по эксплуатации
• Rolsen MG1770SN Инструкция по эксплуатации
• Bomann KW 1421 CB Инструкция по эксплуатации
• Rolsen MG1770T Инструкция по эксплуатации
• Jabra Active Stereo Black Инструкция по эксплуатации
• Bomann KW 1420 CB Инструкция по эксплуатации
• Jabra Active Stereo Wh Инструкция по эксплуатации
• Bomann KW 1416 CB Инструкция по эксплуатации
• Rolsen MG2180M Инструкция по эксплуатации
• Bomann KW 1415 CB Инструкция по эксплуатации
• Jabra Active Stereo Y Инструкция по эксплуатации
• Rolsen MG2180S Инструкция по эксплуатации
• Bomann KW 1411 CB Инструкция по эксплуатации
• Rolsen MG2180T Инструкция по эксплуатации
• Bomann KM 379 CB Инструкция по эксплуатации
• Rolsen MG2380M Инструкция по эксплуатации
• Bomann KM 372 CB Инструкция по эксплуатации

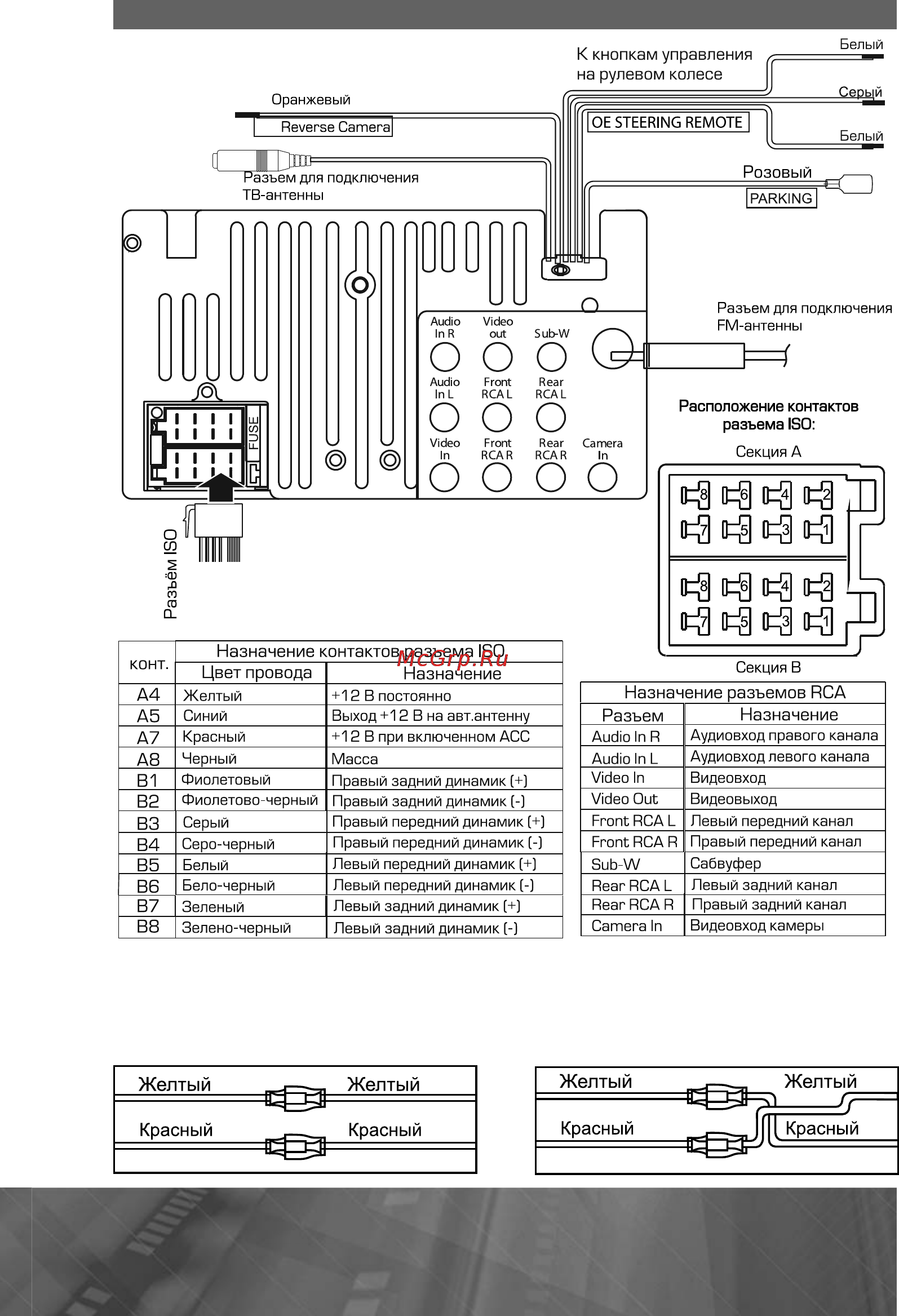

Схема подключения проводов устройства Белый К кнопкам управления на рулевом колесе Оранжевый ОЕ STEERING REMOTE Reverse Cameraj Розовый Разьем для подключения ТВ антенны PARKING video out о Front R CAL Rear RCAL Front R CAR Rear RCAR Video Illi A4 А5 А7 А8 В1 В2 ВЗ В4 В5 Вб В7 В8 Разьем для подключения FM антенны Audio In R InL КОНТ Расположение контактов разъема ISO Camera In Назначение контактов разьема ISO Цвет провода Назначение Желтый Синий Красный 12 В постоянно Выход 12 В на авт антенну 12 В при включенном АСС Черный Фиолетовый Фиолетово черный Масса Правый задний динамик Правый задний динамик Правый передний динамик Правый передний динамик Левый передний динамик Левый передний динамик Левый задний динамик Левый задний динамик Серый Серо черный Белый Бело черный Зеленый Зелено черный Белый Секция А Секция 8 Назначение разъемов RCA Назначение Разъем Аудиовход правого канала Аудиовход левого канала Видеовход Видеовыход Front RCA L Левый передний канал Front RCA R Правый передний канал Сабвуфер Sub W Rear RCA L Левый задний канал Rear RCA R Правый задний канал Видеовход камеры Camera In Audio In R Audio In L Video In Video Out В случае сброса настроек устройства после выключения зажигания поменяй те местами подключение желтого и красного провода как показано на рисунке Желтый Желтый Красный М ЬЕ Красный Желтый___ Красный Красный
