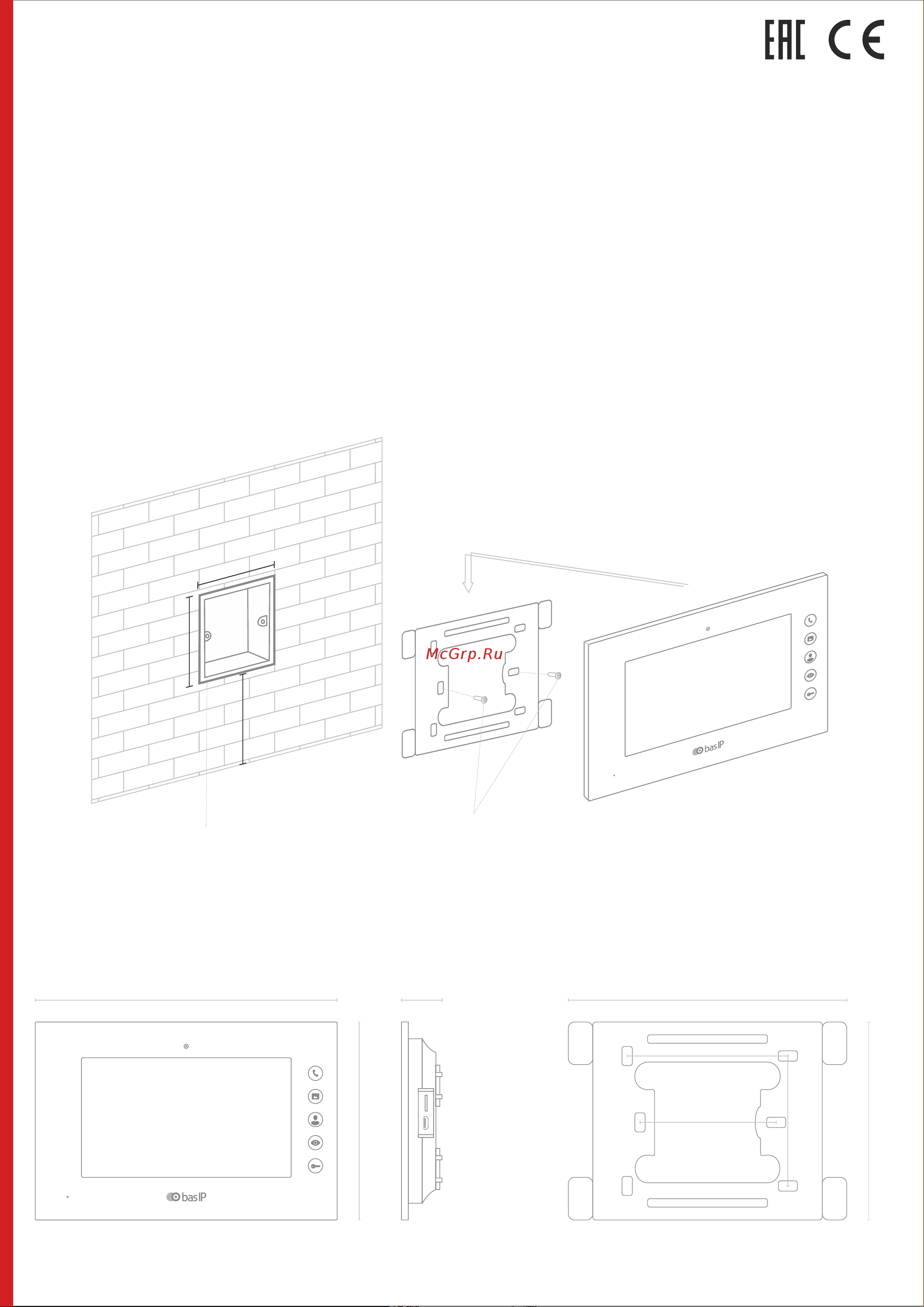

Механический монтаж
8
Фиксация кронштейна в подрозетнике осуществляется с помощью
комплектных винтов и крестовой отвертки.
Перед монтажом монитора нужно предусмотреть отверстие или
углубление в стене диаметром 68 мм под стандартную монтажную
коробку для розетки 65×45 мм. Это необходимо для коммутации проводов
и монтажа монитора.
Установка монитора на кронштейн осуществляется сверху вниз.
Монтажная коробка Саморезы Монитор
65 мм
45 мм
235 мм
145 мм
18 мм
Монитор Кронштейн
60 мм
59 мм
117 мм
86 мм
80 мм
150-
160 c
м
EAN: 5060514912744 (BLACK)
EAN: 5060514912737 (WHITE)
EAN: 5060514913048 (SILVER)
EAN: 5060514912751 (GOLD)
