Практика построения систем IP домофонии– 225

•

Монтаж всех узлов связи: серверов, коммутаторов и т.п.

Инсталляция исполнительных программ.

Обучение и консультирование сотрудников компании заказчика.

14.2 Используемые топологии в построении локальных сетей

Топологиясети характеризует свойства сетей, не зависящие от их размеров, отражает структуру,

образуемую узлами сети и множеством связывающих их каналов. При этом не учитывается

производительность и принцип работы этих узлов, их типы и длина каналов.

С точки зрения физического расположения функциональных компонентов сети (кабелей, рабочих

станций и т.д.) и метода доступа к среде передачи к ресурсам сети можно выделитьчетыре базовые

топологии: "общая шина", "звезда", "кольцо" и "ячеистая".

При построении сети домофонии чаще всего используются топологизвезда или смешанная

топология.

Сеть с топологией "звезда"– древовидная сеть, в которой имеется ровно один промежуточный узел.

В качестве центральной части выступаетмаршрутизатор либо коммутатор 3 уровня.

Сеть имеет один центральный узел и расходящиеся от него лучами станции с периферийными

устройствами на концах (рис. 1.2). В такой сети все станции напрямую связаны с центральным

роутером, который управляет потоком сообщений в сети, и сообщения от одной станции к другой

можно передавать только через центральный узел.

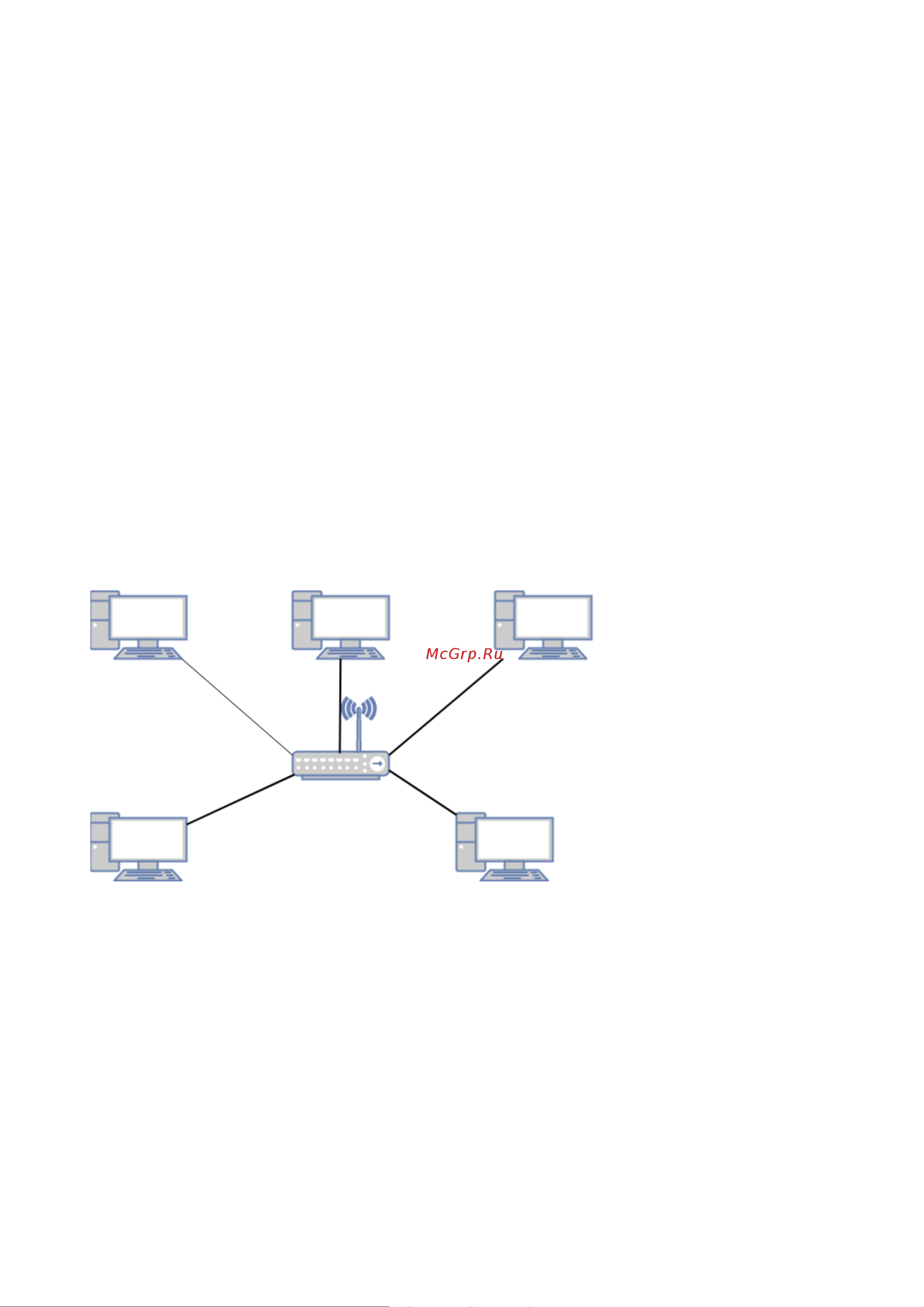

Рис. 1.2.Схема сети с топологией "звезда"

Расширять звездообразную топологию можно путем подключения вместо одного роутера еще одного

коммутатора и присоединения к нему дополнительных машин. Так создается гибридная

звездообразная сеть (рис. 1.3).
