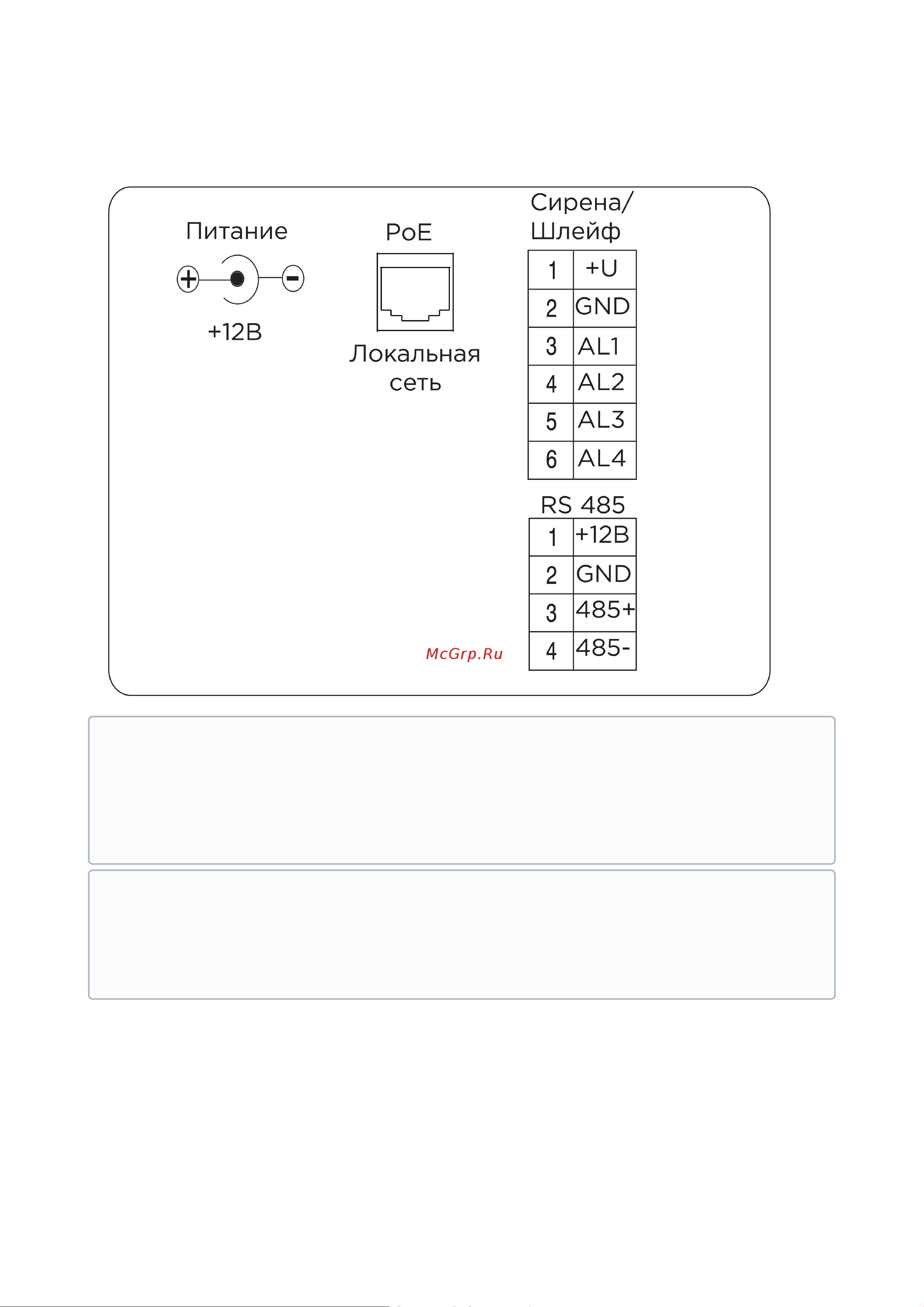

Ниже представлена схема подключения всех элементов к устройству:

4.3 Механический монтаж

Перед монтажом аудиоустройства нужно предусмотреть отверстие или углубление в стене диаметром

68 мм под стандартную монтажную коробку для розетки 65*45 мм. Это необходимо для коммутации

проводов и монтажа устройства.

Назначение контактов

Контакт AL1: сигнализация.

Контакт AL2: сигнализация.

Контакт AL3: для подключения кнопки дверного звонка (например, SH-46 или SH-47T).

Контакт AL4: при замыкании контакта будет осуществляться SOS вызов на монитор консьержа

AM-02.



Сигнализация / SOS

Для отключения сигнализации необходимо зажать кнопку вызова консьержа на 3 секунды и

отпустить ее.

Для SOS вызова на монитор консьержа AM-02, необходимо зажать кнопку вызова консьержа на

3 секунды, затем отпустить ее.


