BasIP AA-07BD [10/16] Ean 5060514914328 silver
![BasIP AA-07BD [10/16] Ean 5060514914328 silver](/views2/1801434/page10/bga.png)
10
1 2 3
+12V GND Lock
1 2 3
NC COM
4 5
NC NO
Выход Wiegand
1 2 3
+5V D0
4
GND D1
RS485
1 2 3
+12V 485+
4
GND 485-
1 2 3
Exit Din
4
GND DS
RS232 (опционально)
Green
RX
Black White
GND TX
Локальная сеть
Питание Контактное реле
Кн. выхода/датчик дв.
COM
+
-
Питание
+12 V
Регулеровка
времени
блокировки
Кнопка
выхода
Меньше
Больше
N.C.
N.O.
Земля
Контакт
Вход для
пожарной
сигнализации
Переключение типа
контактов:
нормально открытый
или нормально
закрытый
1. +12В
2. Земля
3. Lock
4. П. К.
5. Н.З./Н.О.
6. Резерв
Выход с накопителя
энергии на замок
электромеханический
1 2 3
+12V GND Lock
1 2 3
NC COM
4 5
NC NO
Выход Wiegand
1 2 3
+5V D0
4
GND D1
RS485
1 2 3
+12V 485+
4
GND 485-
1 2 3
Exit Din
4
GND DS
RS232 (опционально)
Green
RX
Black White
GND TX
Локальная сеть
Питание Контактное реле
Кн. выхода/датчик дв.
COM
+
-
Питание
+12 V
Регулеровка
времени
блокировки
Кнопка
выхода
Меньше
Больше
N.C.
N.O.
Земля
Контакт
Вход для
пожарной
сигнализации
Переключение типа
контактов:
нормально открытый
или нормально
закрытый
1. +12В
2. Земля
3. Lock
4. П. К.
5. Н.З./Н.О.
6. Резерв
Выход с накопителя
энергии на замок
электромеханический
1 2 3
+12V GND Lock
1 2 3
NC COM
4 5
NC NO
Выход Wiegand
1 2 3
+5V D0
4
GND D1
RS485
1 2 3
+12V 485+
4
GND 485-
1 2 3
Exit Din
4
GND DS
RS232 (опционально)
Green
RX
Black White
GND TX
Локальная сеть
Питание Контактное реле
Кн. выхода/датчик дв.
COM
+
-
Питание
+12 V
Регулеровка
времени
блокировки
Кнопка
выхода
Меньше
Больше
N.C.
N.O.
Земля
Контакт
Вход для
пожарной
сигнализации
Переключение типа
контактов:
нормально открытый
или нормально
закрытый
1. +12В
2. Земля
3. Lock
4. П. К.
5. Н.З./Н.О.
6. Резерв
Выход с накопителя
энергии на замок
электромеханический
+12V
DC
-
+
Электромагнитный
замок

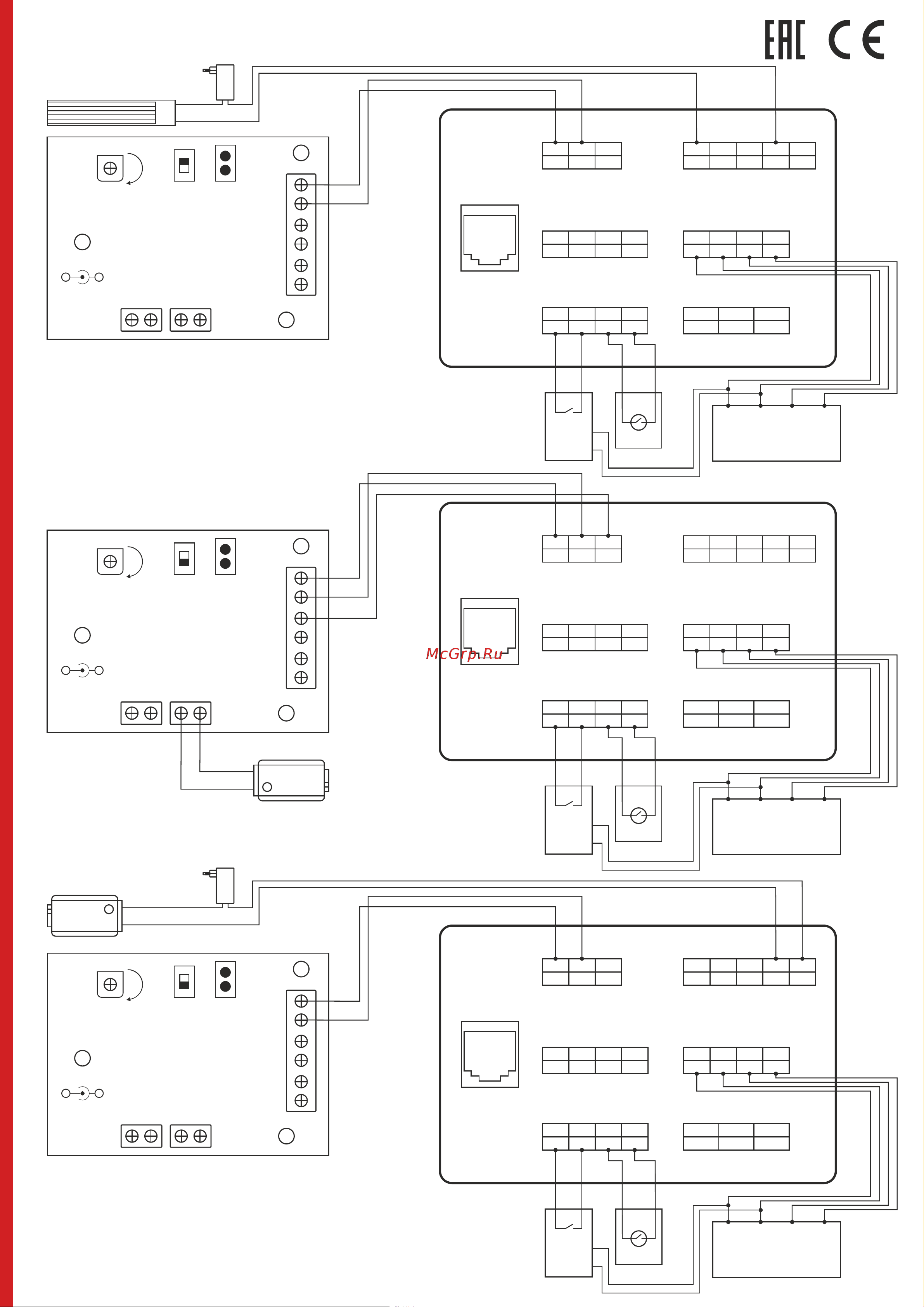

Схема подключения электромагнитного замка
с использованием внешнего блока питания
Схема подключения электромеханического замка
с использованием блока бесперебойного
питания UPS-DP/S
Схема подключения электромеханического замка
с использованием внешнегоисточника
питания для замка
Электромеханический замок
Электромеханический
замок
+12V
DC
-
+
SH-45
Кнопка выхода Датчик двери
GND
+12V
SH-42
(опционально)
SH-45
Кнопка выхода Датчик двери
GND
+12V
SH-42
(опционально)
SH-45
Кнопка выхода Датчик двери
GND
+12V
SH-42
(опционально)
EAN: 5060514914328 (SILVER)
Содержание
- Aa 07bd 1
- Outdoor panel 1
- Страница 1 1
- A distinctive feature of this panel is a color tft screen with backlight as well as a high resolution ip camera with large viewing angles 2
- Aa 07bd 2
- Aa 07bd silver multi apartment panel is an excellent solution for office buildings apartment complexes and cottage communities 2
- Appearance 2
- Device description 2
- Main features 2
- Outdoor panel 2
- Страница 2 2
- A set of plugs for connections set of set screws with a wrench 3
- After verifying the device s completeness you can switch to the outdoor panel connection 3
- An ethernet utp cat5 or higher cable connected to a network switch router 3
- Before installation of the outdoor panel it is necessary to check that it is complete and all components are available 3
- Completeness check of the product 3
- Electrical connection 3
- For connection you will need 3
- Manual flush mount bracket 3
- Outdoor panel 3
- Outdoor panel kit includes 3
- Pc 1 pc 3
- Pc 1 pc 1 pc 3
- Power supply at 12 v 2 amps wires must be brought for the connection of alarm loops and home automation optional 3
- Set of wires with connectors for connection of power supply lock and additional modules 3
- Страница 3 3
- Connection scheme of electromagnetic lock using 4
- Connection scheme of electromechanical lock using 4
- Ean 5060514914328 silver 4
- Electromagnetic lock 4
- Electromechanical lock 4
- Third party power supply for the lock 4
- Uninterruptible power supply ups dp s 4
- Страница 4 4
- Attention the hole at the bottom is designed to drain the water do not intentionally close it also it is necessary to make a drain for water at the bottom of the niche which will serve to divert water out 5
- Before installation of the outdoor panel it is necessary to provide a hole or a recess into a wall with dimensions 141 351x61 mm for flush mount dimensions of the bracket mounting box 140 350 60 mm 5
- Flush bracket 5
- It is also necessary to provide supply of a power cable additional modules and the local network 5
- Mechanical mounting 5
- Niche screws outdoorpanel 5
- Outdoor panel flush bracket 5
- Страница 5 5
- Warranty 6
- Warranty conditions 6
- Страница 6 6
- Страница 7 7
- Aa 07bd 8
- Внешний вид 8
- Вызывная панель 8
- Многоабонентская вызывная панель aa 07bd silve 8
- Общие характеристики 8
- Описание устройства 8
- Отличительной особенностью данной панели является цветной tft экран с подсветкой а также ip камера высокого разрешения с большими углами обзора 8
- Отличное решение для офисных зданий многоквартирных комплексов и коттеджных поселков 8
- Страница 8 8
- Блок питания на 12 вольт 2 ампера должны быть подведены провода для подключения шлейфов сигнализации и домашней автоматики опционально 9
- В комплект панели входит 9
- Вызывная панель 9
- Для подключения понадобится 9
- Инструкция по установке кронштейн для врезной установки 9
- Кабель ethernet utp cat5 или выше подключенный к poe коммутатору или к обычному коммутатору маршрутизатору 9
- Комплект заглушек для соединений комплект установочных винтов с ключем 9
- Комплект проводов с коннекторами для подключения питания замка и доп модулей 9
- Перед установкой вызывной панели обязательно нужно проверить ее комплектность и наличие всех компонентов 9
- После проверки комплектности устройства можно переходить к подключению 9
- Проверка комплектности продукта 9
- Рус 9
- Страница 9 9
- Шт 1 шт 9
- Шт 1 шт 1 шт 9
- Электрическое подключение 9
- Ean 5060514914328 silver 10
- Питания ups dp s 10
- Питания для замка 10
- С использованием блока бесперебойного 10
- С использованием внешнего блока питания 10
- С использованием внешнегоисточника 10
- Страница 10 10
- Схема подключения электромагнитного замка 10
- Схема подключения электромеханического замка 10
- Электромагнитный замок 10
- Электромеханический замок 10
- Внимание отверстие в нижней части кронштейна предназначено для слива попавшей воды не закрывайте его специально также необходимо выполнить сливной желоб внизу ниши который будет служить для отвода воды наружу 11
- Вызывная панель кронштейн 11
- Кронштейн 11
- Механический монтаж 11
- Ниша винты вызывная панель 11
- Перед монтажом вызывной панели нужно предусмотреть отверстие или углубление в стене с размерами 141 351 61 мм для врезного монтажа габаритные размеры кронштейна монтажной коробки 140 350 60 мм 11
- Рус 11
- Страница 11 11
- Также необходимо предусмотреть подвод кабеля питания доп модулей и локальной сети 11
- Гарантия 12
- Страница 12 12
- Условия гарантии 12
- Рус 13
- Страница 13 13
- Страница 14 14
- Страница 15 15
- Страница 16 16
