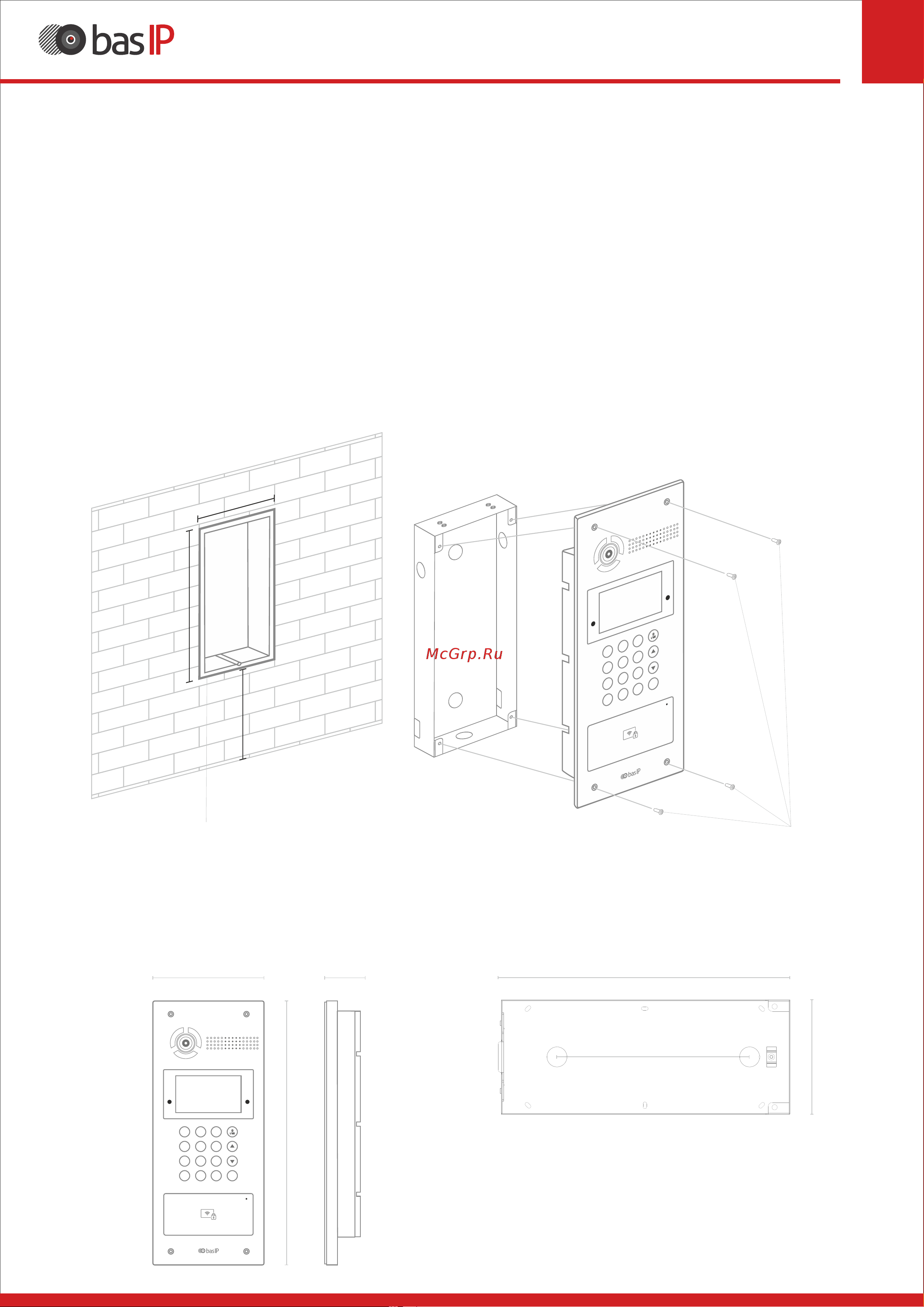

Механический монтаж
Перед монтажом вызывной панели нужно предусмотреть отверстие или
углубление в стене с размерами 141×351×61 мм (для врезного монтажа)
Габаритные размеры кронштейна (монтажной коробки) = 140×350×60 мм.
Также необходимо предусмотреть подвод кабеля питания, доп. модулей и
локальной сети.
Внимание: отверстие в нижней части кронштейна предназначено для
слива попавшей воды. Не закрывайте его специально. Также необходимо
выполнить сливной желоб внизу ниши, который будет служить для отвода
воды наружу.
Вызывная панель
Кронштейн
350 мм
140 мм
239 мм
Ниша ВинтыВызывная панель
141 мм
351 мм
150-
160 c
м
Кронштейн
155 мм
375 мм
55 мм
