17
Глава 2. Установка оборудования

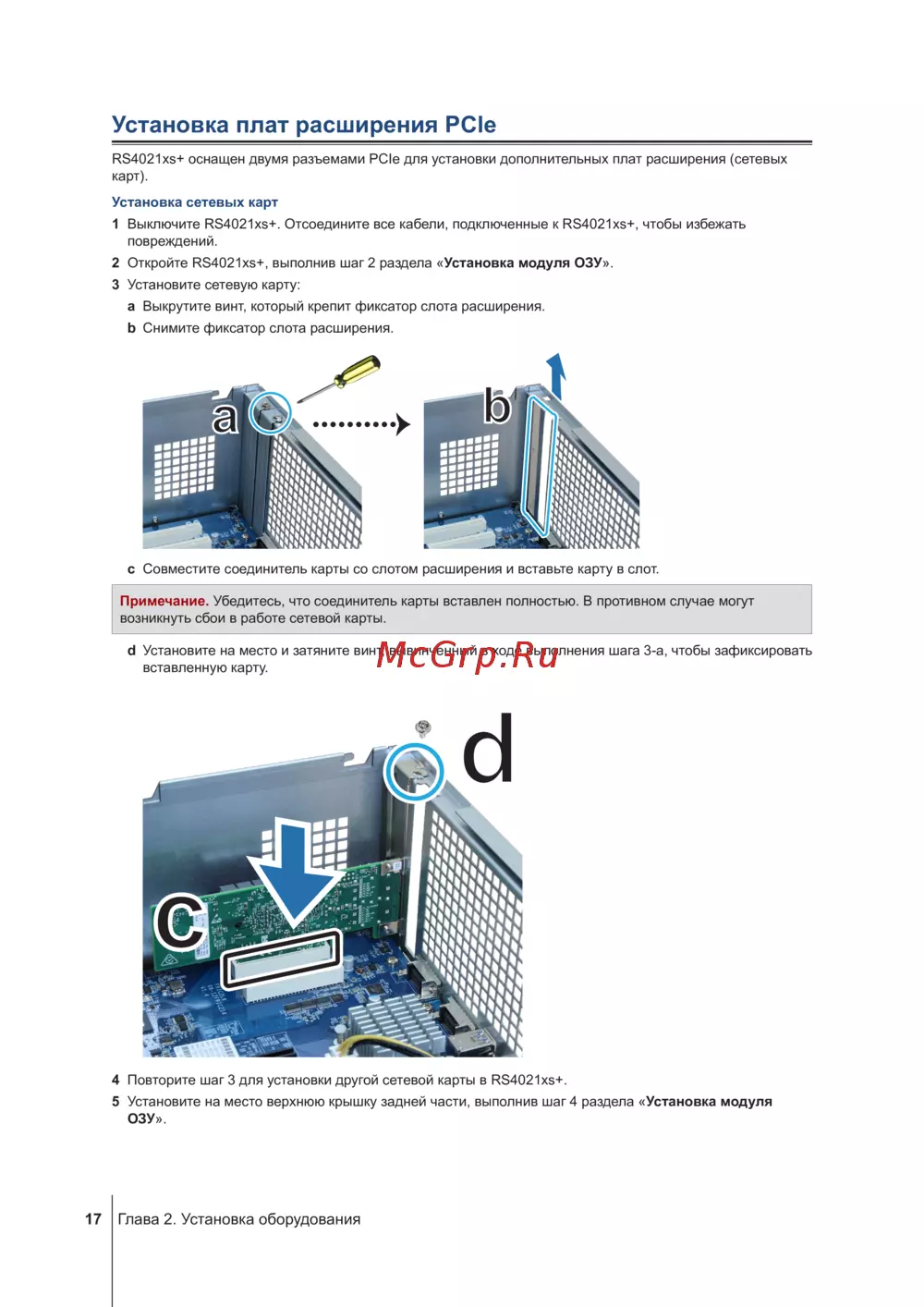

Установка плат расширения PCle
RS4021xs+ оснащен двумя разъемами PCIe для установки дополнительных плат расширения (сетевых
карт).
Установка сетевых карт
1
Выключите RS4021xs+. Отсоедините все кабели, подключенные к RS4021xs+, чтобы избежать
повреждений.
2
Откройте RS4021xs+, выполнив шаг 2 раздела «
Установка модуля ОЗУ
».
3
Установите сетевую карту:
a
Выкрутите винт, который крепит фиксатор слота расширения.
b
Снимите фиксатор слота расширения.
a
b
c
Совместите соединитель карты со слотом расширения и вставьте карту в слот.
Примечание.
Убедитесь, что соединитель карты вставлен полностью. В противном случае могут
возникнуть сбои в работе сетевой карты.
d
Установите на место и затяните винт, вывинченный в ходе выполнения шага 3-a, чтобы зафиксировать
вставленную карту.
d
c
4
Повторите шаг 3 для установки другой сетевой карты в RS4021xs+.
5
Установите на место верхнюю крышку задней части, выполнив шаг 4 раздела «
Установка модуля
ОЗУ
».
