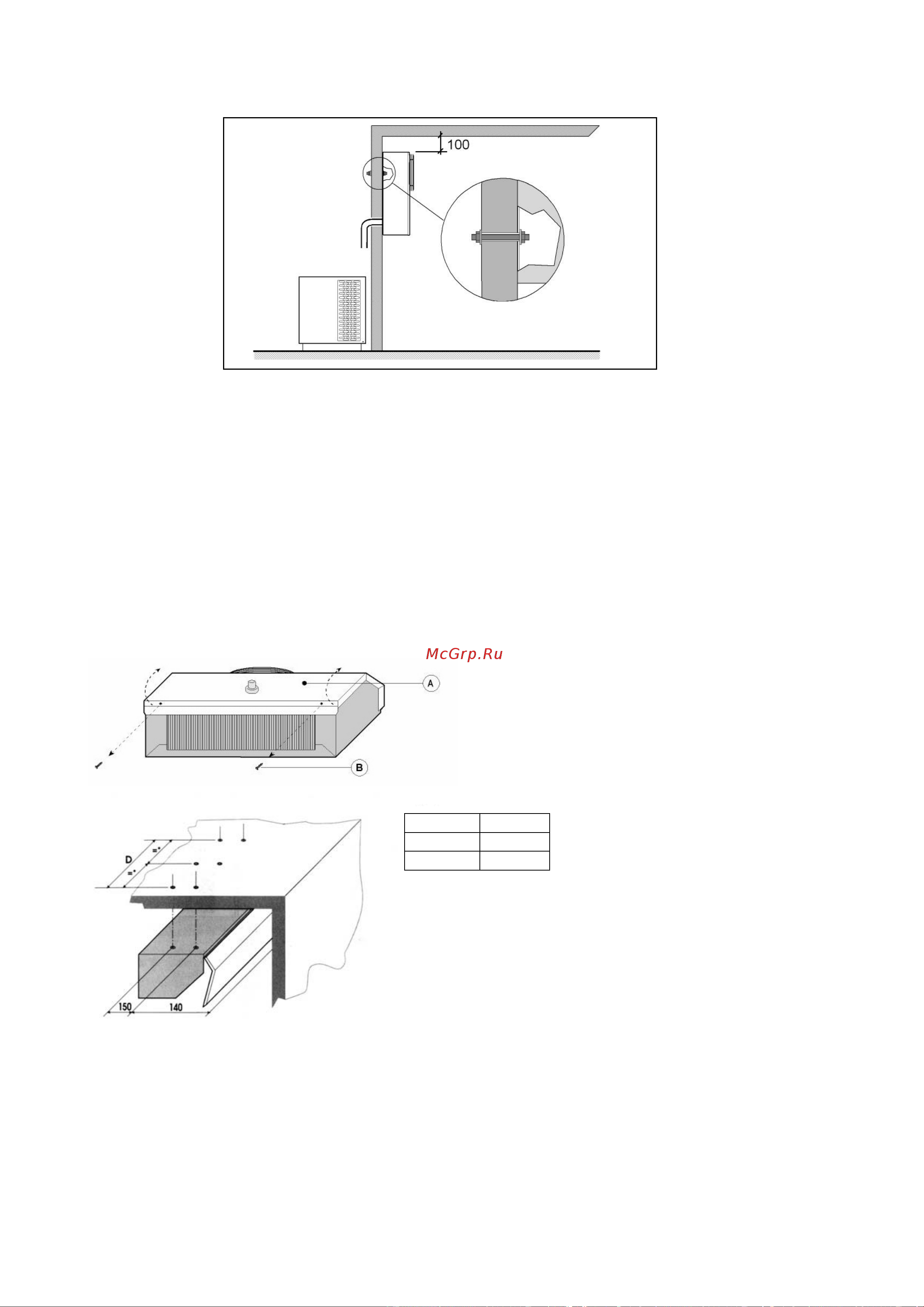

40
Effectuer le branchement électrique de l’aéroévaporateur. Refermer la boîte à connexions et bloquer le câble de
façon à ne pas entraver le fonctionnement des ventilateurs.
Refermer le couvercle de l’aéroévaporateur en effectuant l’opération contraire au point A.
Raccordement frigorifique: utiliser les raccords prévus à cet effet sur les robinets fixés sur l’unité de
condensation et sur l’évaporateur. Après avoir effectué cette opération, faire le vide dans les tuyaux de
raccordement, avec les robinets fermés, puis ouvrir les robinets et procéder à la mise en service.
Brancher un tuyau pour l’évacuation de l’eau au trou d’écoulement des condensats, situé dans la partie
inférieure de l’évaporateur.
TOIT EVAPORATEUR
Monter ensuite l’unité d’évaporation de la façon suivante:
B) ouvrir le fond porte-ventilateurs A en dévissant les 2 vis B, puis faire les trous sur le plafond de la chambre
froide en respectant la distance de la paroi.
Fixer l’évaporateur en utilisant le matériel fourni.
Mod. D
RDV1 508
RDV2 928
