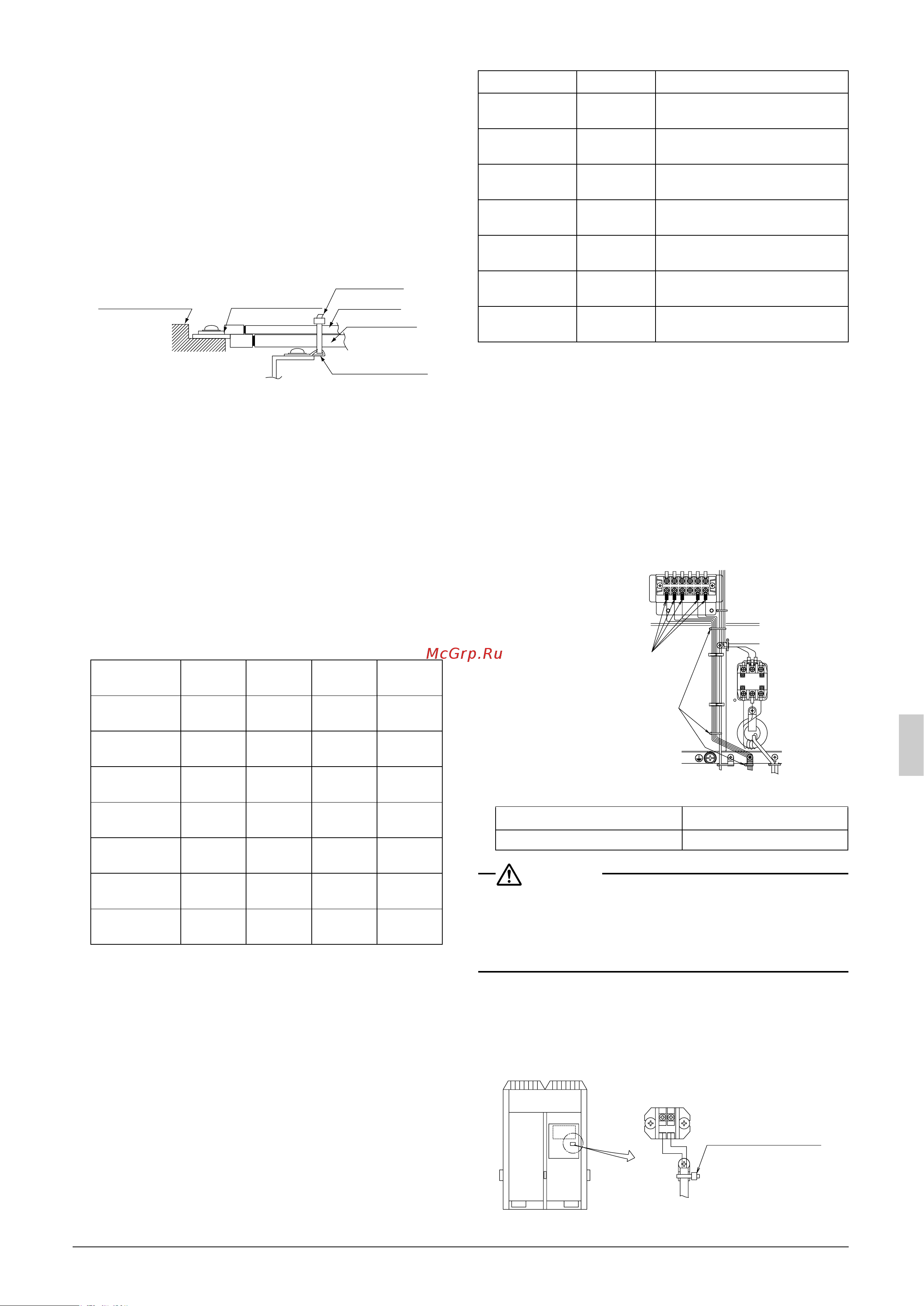

Italiano 13
7 Fissare il cavo di terra al cavo di alimentazione (fase N) con il mor-
setto in dotazione (1).
8 Cavo di terra
Realizzare il cablaggio di modo che il cavo di terra non entri in
contatto con i fili conduttori del compressore. In caso contrario, il
rumore emesso può avere un’influenza negativa su altri apparec-
chi.
9 Terminale di terra
10 • Quando a un solo terminale vengono connessi due fili, colle-
garli in modo che la parti posteriori dei contatti crimpati siano
una di fronte all’altra.
• Inoltre, assicurarsi che il filo più sottile sia posizionato al di
sopra e fissare simultaneamente i due fili al gancio di resina
utilizzando il morsetto accessorio (1).
Requisiti di circuiti elettrici, dispositivi di sicurezza e cavi
• Per il collegamento dell’unità deve essere fornito un circuito
elettrico (si veda la tabella seguente). Questo circuito deve
essere protetto dai dispositivi di sicurezza necessari, ossia inter-
ruttore generale, fusibile lento per ogni fase e un interruttore del
circuito di isolamento a terra.
• Quando si utilizzano interruttori di circuito attivati da corrente
residua, accertarsi di adottarne uno ad alta velocità (1 sec. o
meno) con una corrente residua operativa da 200 mA.
• Utilizzare solo conduttori di rame.
• Per il cavo di alimentazione utilizzare cavi isolati.
•
Selezionare il tipo e la dimensione del cavo per l’alimentazione
elettrica che siano conformi alle regolamentazioni locali e nazionali.
• Le specifiche per il cablaggio locale sono conformi alla norma
IEC60245.
• Quando si utilizzano tubi protetti, adottare cavi di tipo H05VV.
•
Quando non si utilizzano tubi protetti, adottare cavi di tipo H07RN-F.
Particolare attenzione va prestata alla qualità dell’alimentazione
elettrica pubblica
Questo apparecchio è conforme rispettivamente a:
EN/IEC61000-3-11
(1)
sempreché l’impedenza del sistema Z
sys
sia
inferiore o uguale a Z
max
e
EN/IEC61000-3-12
(2)
sempreché la corrente di cortocircuito S
sc
sia maggiore o uguale al valore minimo S
sc
al punto d’interfaccia tra la dotazione dell’utente e quella pubblica. È
responsabilità dell’installatore o dell’utente dell’apparecchio garan-
tire, previa consultazione presso l’operatore della rete di distribuzi-
one se necessario, che l’apparecchio sia collegato solo a dotazioni
con rispettivamente:
Z
sys
inferiore o uguale a Z
max
e
S
sc
maggiore di o uguale al valore minimo S
sc
.
(1) Norma Tecnica Europea/Internazionale che impone i limiti per
modifiche del voltaggio, fluttuazioni di tensione nei sistemi pub-
blici di erogazione di bassa tensione per apparecchi con corrente
nominale ≤ 75A.
(2) Norma Tecnica Europea/Internazionale che impone i limiti per
correnti armoniche prodotte da apparecchi collegati ai sistemi
pubblici a bassa tensione con corrente d’entrata > 16A e ≤ 75A
per fase.
Collegamenti cablaggio uscite di avvertenza, allarme e funzion-
amento
• Collegare il cablaggio delle uscite di avvertenza, allarme e funzi-
onamento al blocco terminale X2M mediante il morsetto come
indicato dallo schema seguente:
Specifiche cavo X2M
ATTENZIONE
• Fare assolutamente riferimento al capitolo “7-1 Esempio di
Cablaggio di Sistema Completo” per il collegamento del cablag-
gio dell’uscita di funzionamento.
Se il cablaggio dell’uscita di funzionamento non è collegato, può
verificarsi un guasto del compressore.
Collegamenti del cablaggio dell’interruttore di funzionamento
remoto
• Per l’installazione dell’interruttore di funzionamento remoto, fis-
sare come indicato nello schema seguente:
Fase e
frequenza
Voltaggio
Amp. cir-
cuito minimo
Fusibili
consigliati
LRMEQ5AY1
LRLEQ5AY1
φ
3, 50Hz 380-415V 12,7A 15A
LRMEQ6AY1
LRLEQ6AY1
φ
3, 50Hz 380-415V 13,6A 15A
LRMEQ8AY1
LRLEQ8AY1
φ
3, 50Hz 380-415V 19,2A 25A
LRMEQ10AY1
LRLEQ10AY1
φ
3, 50Hz 380-415V 21,9A 25A
LRMEQ12AY1
LRLEQ12AY1
φ
3, 50Hz 380-415V 23,9A 25A
LRMEQ15AY1
LRLEQ15AY1
φ
3, 50Hz 380-415V 31,2A 40A
LRMEQ20AY1
LRLEQ20AY1
φ
3, 50Hz 380-415V 34,8A 40A
Blocco terminale
Terminale di tipo
crimpato
Morsetto (1)
Filo: sottile
Filo: spesso
Gancio di resina
Z
max
(Ω) valore S
sc
minimo
LRMEQ5AY1
LRLEQ5AY1
––
LRMEQ6AY1
LRLEQ6AY1
––
LRMEQ8AY1
LRLEQ8AY1
0,27 652KVA
LRMEQ10AY1
LRLEQ10AY1
0,27 896KVA
LRMEQ12AY1
LRLEQ12AY1
0,27 1093KVA
LRMEQ15AY1
LRLEQ15AY1
0,24 757KVA
LRMEQ20AY1
LRLEQ20AY1
0,24 941KVA
Spessore cavo elettrico
0,75~1,25mm
2
Lunghezza cablaggio massima 130m
C1 W1
C
P2
P1
Applicare i manicotti
d’isolamento
Fissare il cablaggio
mediante il morsetto
in dotazione (1).
X2M
X3M
2
1
Fissare il cablaggio
dell’interruttore di
funzionamento remoto
al blocco di resina con
un morsetto (da
reperire localmente).
05_IT_3P248411-2.fm Page 13 Monday, June 8, 2009 12:49 PM
