English language Use and Installation
35
7
MAINTENANCE INSTRUCTIONS

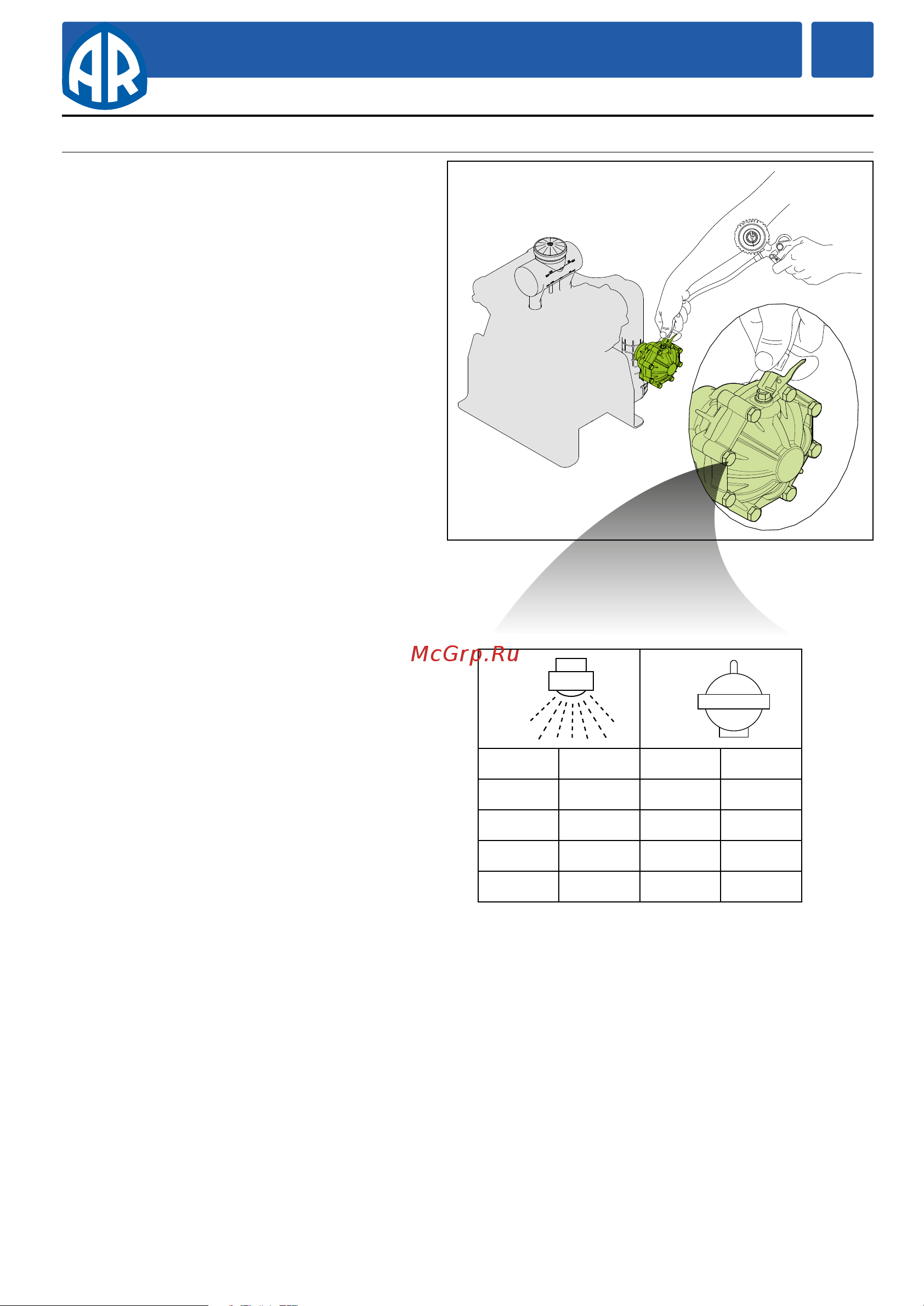

Checking the inflation pressure
If the pump has a pressure accumulator, check its
level of inflation, with the pump at a standstill, us-
ing an air gun fitted with a pressure gauge. The ac-
cumulator is inflated by the manufacturer for use
of the pump at its maximum pressure. For adap-
tation of the accumulator pressure to the working
pressure, refer to the table below.
bar psi bar psi
1-3 15-44 1 15
3-12 44-174 1-3 15-44
12-20 174-290 3-5 44-73
20-50 290-725 5-7 73-102
