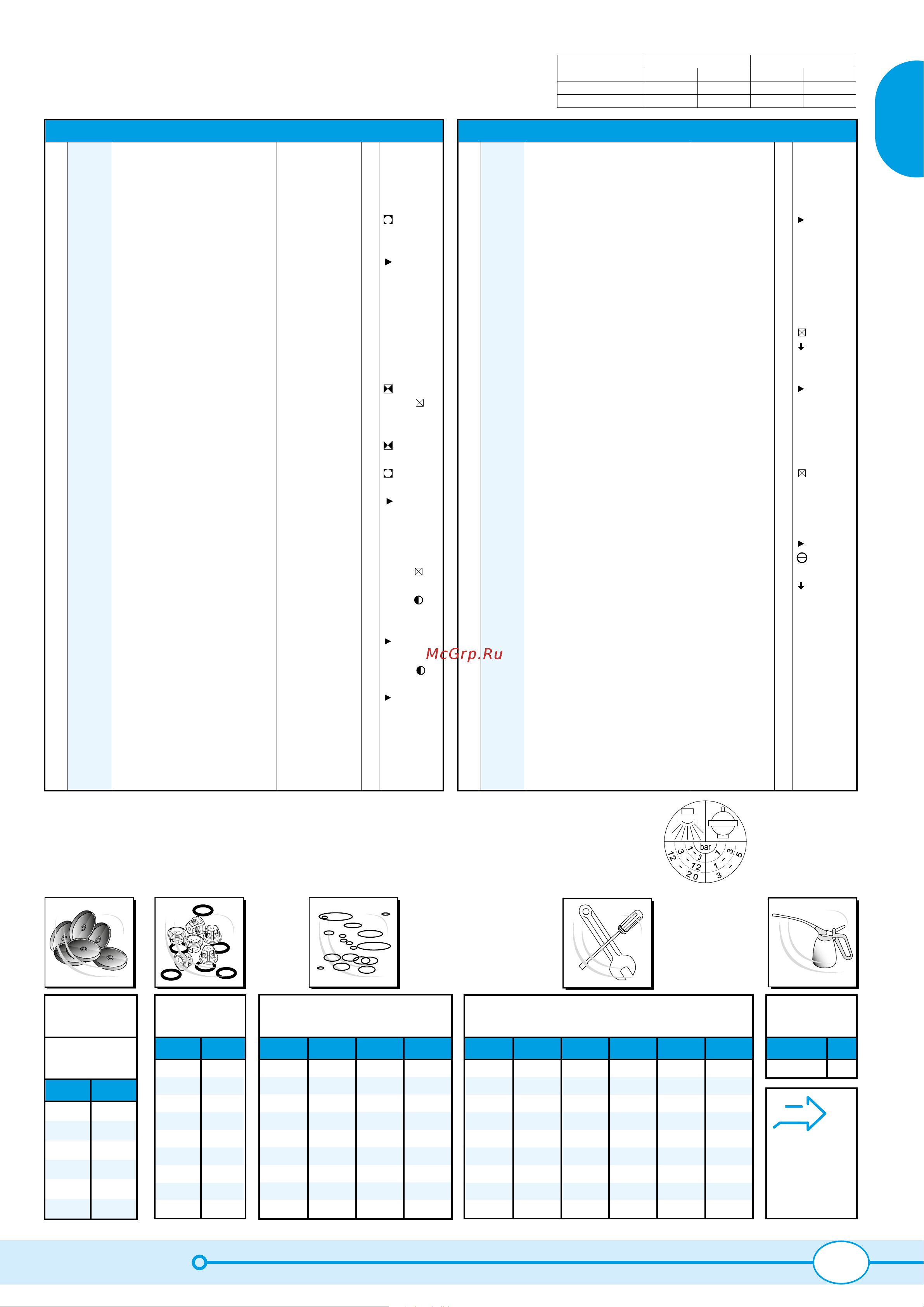

Bassa pressione
Low pressure
AR 245 bp - AR 275 bp
sp_ar245bp_ar275bp.pdf
KIT 43960
(BlueFlex™)
Pronto intervento - Maintenance repair
Pos. Q.ty Pos. Q.ty Pos. Q.ty
6 24 28 2 49 3
8 1 29 1 50 3
9 1 30 1 73 1
10 1 38 1 74 1
17 1 39 1
19 1 42 1
24 1 43 1
25 6 47 3
26 6 48 3
Olio utilizzato
Suggested oil
Tipo - Type Kg
SAE 30 2,3
KIT 43958
Valvole
Valves
Pos. Q.ty
25 6
26 6
KIT 43959
OR
O-Rings
Pos. Q.ty Pos. Q.ty
6 24 74 1
9 1
17 1
19 1
24 1
28 2
38 1
42 1
73 1
C/C C/F Ø32
BLUEFLEX NBR BLUEFLEX NBR
AR 245 bp AP
31454 31452 31455 31453
AR 275 bp AP
31460 31458 31461 31459
KIT 43132
Membrane BlueFlex™
BlueFlex™ diaphragms
KIT 43963
Membrane NBR
NBR diaphragms
Pos. Q.ty
47 3
C.I. 0479MG C.I. 0532MG
Pos
Cod. Descrizione Description
Q.ty Note
1 3300050 Condotto Line 3
2 3300040 Condotto Line 5
3 3300041 Condotto Line 1
4 3300070 Condotto Line 1
5 3300090 Condotto Line 1
6 751140 Guarnizione OR
Ø 47,22x3,53
O-ring 24
7 3300080 Forcella Fork 12
8 750670 Girello 1” 1/2 G Ring nut 1
9 390290 Guarnizione OR
Ø 29x3
O-ring 1
10 3040160 Curva Ø 35 Elbow 1
11 3040310 Semicamera aria inferiore Semi air chamber 1
12 620232 Semicamera aria superiore Semi air chamber 1 Nera
13 621781 Vite TE M8x40 Screw 8 Geomet
CC
20
16 180020 Valvola di gonaggio Air valve 1 CC
3
17 650542 Guarnizione Gasket 1
18
550194 Membrana
camera aria Øe 110
Diaphragm 1 Blueex™
550190 Membrana
camera aria Øe 110
Diaphragm 1 NBR
19 280220 Guarnizione OR Ø 29,75x3,53 O-ring 1
20 3040280 Vite TE M10x85 Screw 12
Geomet
CC
27
21 320621 Rondella Washer 12 Geomet
23 3040370 Tappo 3/4” G Plug 1
CC
10
24 1540630 Guarnizione OR
Ø 23,47x2,62
O-ring 1
25 3049050 Valvola Valve 6
26 3040200 Guarnizione Gasket 6
27 3300060 Condotto Line 1
28 750740 Guarnizione OR
Ø 56,74x3,53
O-ring 2
29 750710 Girello 2” 1/2 G Ring nut 1
30 750720 Curva Ø 60 Elbow 1
31 3040030 Testa
plasticata
Head 3
32 3300010 Corpo pompa Pump body 1
33 3040300 Vite TE M12x85 Screw 24
Geomet
CC
50
34 390090 Rondella Washer 24 Geomet
35 3300151 Vite
TE M12x35
Screw 4 Geomet C C
50
36 3300030 Piede Foot 2
37 820361 Tappo
1/2” G ottone
Plug 1 CC
20
38 180101 Guarnizione OR Ø 17,5x2 O-ring 1
39 680031 Serbatoio Tank 1
40 680352 Vite TCEI M8x35 Screw 2 Geomet
C C
10
41 380243 Rondella Washer 2
Geomet
42 1040060 Guarnizione OR
Ø 72,69x2,62
O-ring 1
43
1800060 Tappo nero Plug 1 AR 245 bp
750050 Tappo
rosso
Plug 1 AR 275 bp
44
3300130 Camicia Sleeve 3 AR 245 bp
3300100 Camicia Sleeve 3 AR 275 bp
45 3040110 Segmento Piston ring 3
46 3040100 Pistone Ø 100 Piston 3
Pos
Cod. Descrizione Description
Q.ty Note
47
3040083 Membrana
Øe 145
Diaphragm 3 BlueFlex™
3040080 Membrana
Øe 145
Diaphragm 3 NBR
48 3040120 Piastra Plate 3
49 750980 Dado
M12
Nut 3 Inox CC
30
50 3040130 Perno Hub pin 3 Inox CC
35
51 540070 Spina Pin 3
52 160691 Anello
seeger Øi 18
Ring 6
53 3300020 Biella Connecting-rod 3
54 1500470 Protezione cardano Cardan protection 1
55 850251 Vite TCEI M8x12 Screw 3 Geomet
CC
10
56 390314 Rondella Washer 3 Geomet
58 3040021 Flangia Flange 1
59 161050 Anello
seeger Øi 72
Ring 2 sp.2,5
60 2680120 Anello
tenuta
Ring 2
61 2240380 Cuscinetto Bearing 2
62 3300190 Piastra Plate 1
63 850130 Anello
biella
Ring 2
64 850320 Cuscinetto Bearing 2
65
3300210 Albero marcato FN Shaft 1 AR245bp C/C
3300180 Albero marcato FM Shaft 1 AR275bp C/C
66
3280120 Albero marcato DS Shaft 1 AR245bp C/F
3280180 Albero marcato ES Shaft 1 AR275bp C/F
67 3040360 Piastra Plate 1
69 2680130 Anello
tenuta
Ring 1
70 3040321 Flangia Flange 1
71 450261 Vite
TE M10x35
Screw 6 Geomet
CC
20
72
43066 Camera aria Air chamber 1 BlueFlex™
1508 Camera aria Air chamber 1 NBR
73 390180 Guarnizione OR
Ø 18,72x2,62
O-ring 1
74 1800160 Guarnizione OR
Ø 113,97x2,62
O-ring 1
75 760360 Protezione Guard 1
76 3300200 Boccola Bushing 1
Posizione targa di
identicazione.
Pump and
manufacturer
identication.
2154700 Targa camera aria
Plate air chamber
330 Series
DI 3308500
