1. Input Level – регулятор усиления уровня сигнала для входа XLR, расположенного на задней панели (14).

2. Peak LED – индикатор показывающий присутствие пикового уровня сигнала на входе XLR. Загорается, когда

входящий сигнал приближается к уровню -3db прежде чем достигнет критического значения перегрузки.

3. Signal LED – индикатор показывающий наличие сигнала на входе XLR. Должен гореть практически постоянно,

если уровень входящего сигнала не ниже –40dB.

4. Input/Playback Mix Control – регулятор позволяющий изменять соотношение входящего сигнала к

воспроизводимому аудио-программой. (Если при записи вы предпочитаете использовать программный мониторинг,

необходимо изменить этот балланс таким образом, чтобы слышать только сигнал из приложения, иначе входящий

сигнал будет одновременно контролироваться как на аппаратном уровне, так и на программном)

5. Mono Switch – переключатель, обеспечивающий в нажатом положении суммирование входящих сигналов в

режим “моно” для дополнительного удобства при прямом (аппаратном) мониторинге.

6. Headphone Output – стандартный разъем 1/8” для подключения стерео-наушников.

7. Output Level – регулятор уровня сигнала на выходах. Управляет и выходами RCA на задней панели (11), а

также уровнем сигнала в наушниках (6).

8. Power LED – индикатор питания, показывающий, что прибор включен.

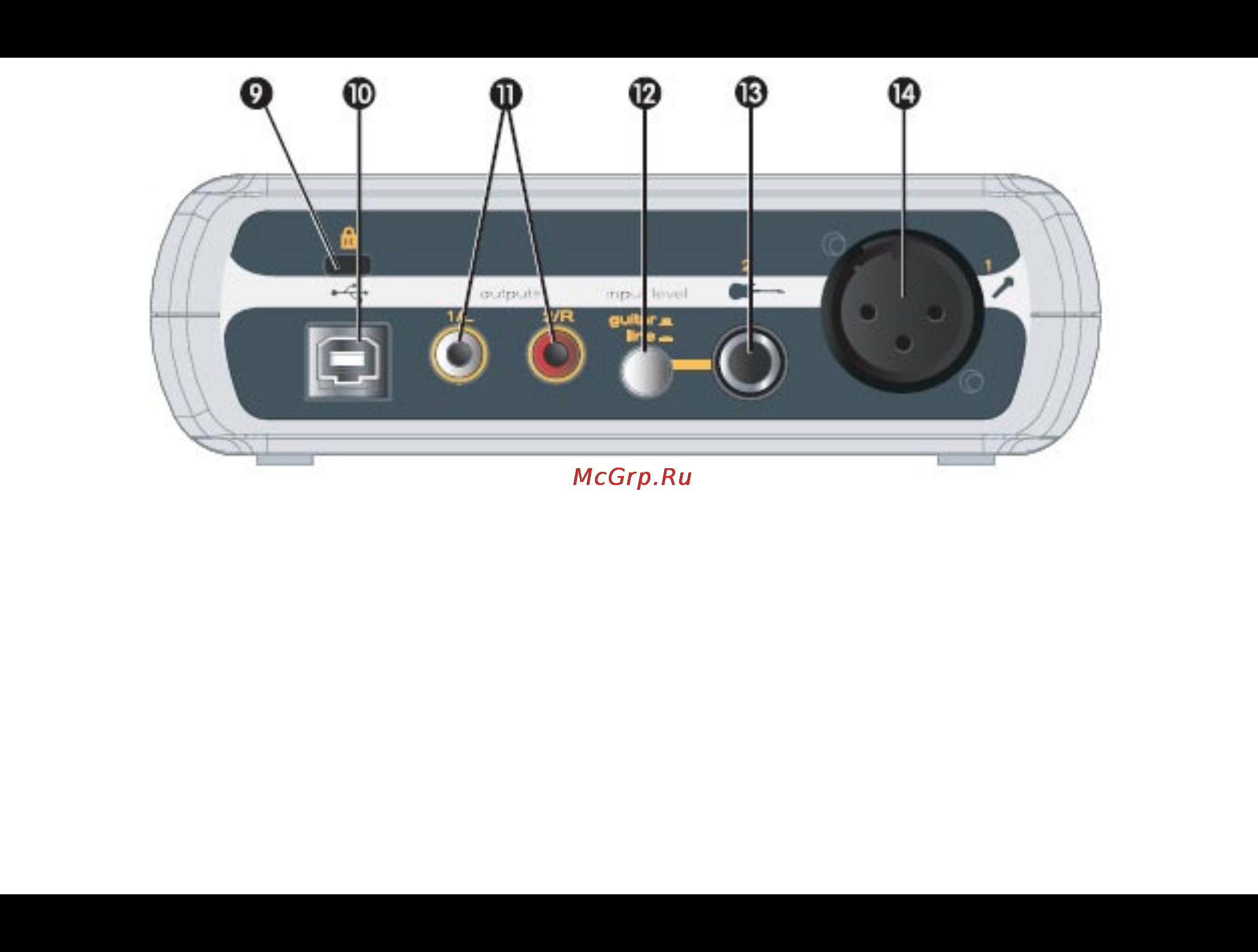

Элементы управления задней панели

9. Kensington Lock Connector – разъем позволяющий монтировать устройство специальным кабелем-замком к

Вашему ноутбуку и страхующий от хищения или случайных повреждений.

10. USB Connector – разъем предназначенный для подключения к компьютеру с помощью стандартного USB-

кабеля, входящего в комплект.

11. Line Outputs – левый и правый каналы линейного стереовыхода. Подключите эти выходы к активным

мониторам, например таким как M-Audio DX4, или ко входам Вашего стерео усилителя/ресивера.

12. Input Level Switch – селектор уровня сигнала на входе 1/4” TRS (13). Когда Вы используете его для

сбалансированного подключения линейного сигнала, переключатель должен находиться в положении “LINE”.

Но если подключается инструмент, переключатель должен быть в позиции “GUITAR”.

13. Guitar Input – вход TRS 1/4” для подключения инструмента или источника сигнала линейного уровня.

Параметры чувствительности на этом входе управляются переключателем Line/Instrument Switch (12).

14. Mic Input – сбалансированный XLR-вход для подключения ДИНАМИЧЕСКОГО микрофона (!!! подключение

КОНДЕНСАТОРНОГО микрофона НЕВОЗМОЖНО, поскольку Fast Track не обеспечивает фантомное питание

+12V или +48V !!!).

Установка программного обеспечения

Ваш Fast Track USB относится к классу совместимых “plug-and-play” устройств в Mac OS X (10.3.4 или выше).

Достаточно подключить устройство к USB-порту и можно начинать сеанс записи (!!! прим.перев.: на сайте

www.m-audio.com в разделе посвященном технической поддержке можно найти специализированную версию

драйверов, обеспечивающую большую функциональность, нежели стандартные драйверы предусмотренные

для usb-аудиоустройств относящихся к классу plug-and-play. На момент написания перевода актуальна версия

1.6 для Mac OS X 10.4.2 - 10.4.4 !!!).

Ваш Fast Track USB также поставляется с драйверами M-audio, обеспечивающими сравнительно малое время

задержки (low-latency) на ввод/вывод аудио данных в среде операционной системы Windows XP.

Fast Track USB поставляется со стандартным кабелем USB. Квадратный коннектор кабеля соединяется с Fast

Track; Прямоугольный плоский коннектор на противоположном конце кабеля подключается к USB-разъему

компьютера.

Если вы используете Windows XP, вначале установите драйверы устройства согласно инструкциям приведенным

далее. НЕ ПОДКЛЮЧАЙТЕ Fast Track USB к компьютеру до завершения процедуры установки драйверов.
