12

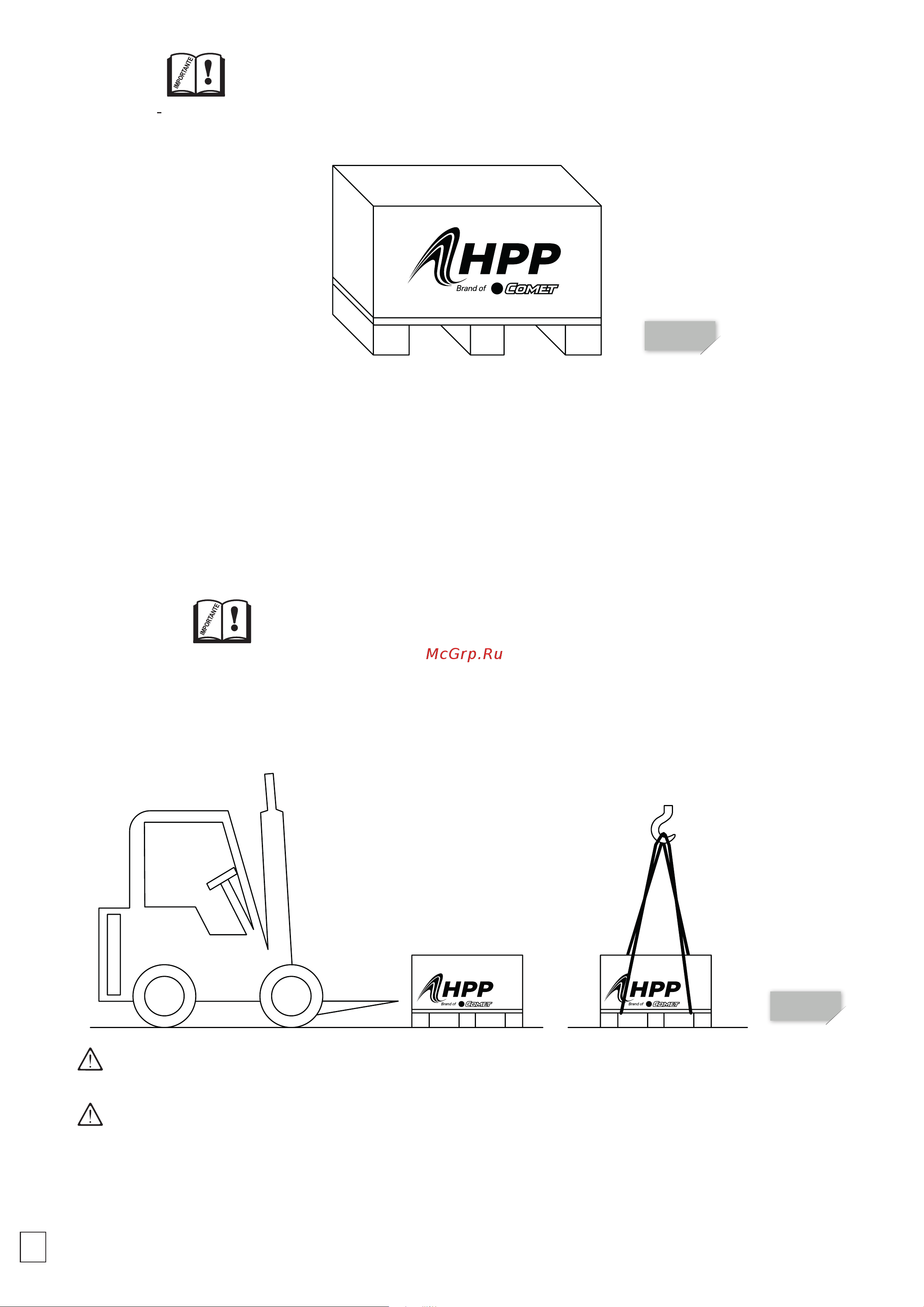

IMBALLO
Le pompe vengono di norma imballate in casse di legno (Fig. 04), e rivestite con una protezione di
plastica avvolgente in caso di trasporto via mare.
I contenitori utilizzati sono i seguenti:
Cassa pompe Serie EL-ELS (1 PZ.) dimensioni: cm 63x55x39 kg 8
Cassa pompe Serie ELR (1 PZ.) dimensioni: cm 88x63x39 kg 15
Naturalmente possono essere anche utilizzati imballi particolari su specica richiesta del cliente, ed
idonei al tipo e al mezzo di trasporto. L’apertura e gli spostamenti degli imballi deve essere fatta in
accordo alle indicazioni riportate sugli stessi. Per gli spostamenti di casse o imballi e particolari di
peso superiore ai 20 kg, utilizzare un carrello a forche o transpallet di portata adeguata al peso lordo
indicato sul documento di spedizione.
TRASPORTO
Durante il trasporto è consigliabile maneggiare le pompe come merce delicata ai ni di evitare danni
al prodotto.
Le movimentazioni interne ed il posizionamento delle pompe devono essere eettuati con l’ausilio di
mezzi di sollevamento adeguati, il tutto evitando urti che potrebbero procurare danneggiamenti.
ATTENZIONE: eseguire le manovre di sollevamento molto lentamente onde evitare bruschi
sbilanciamenti del peso.
ATTENZIONE: rispettare tutte le condizioni di sicurezza nella movimentazione degli articoli.
Fig. 04
Fig. 05
