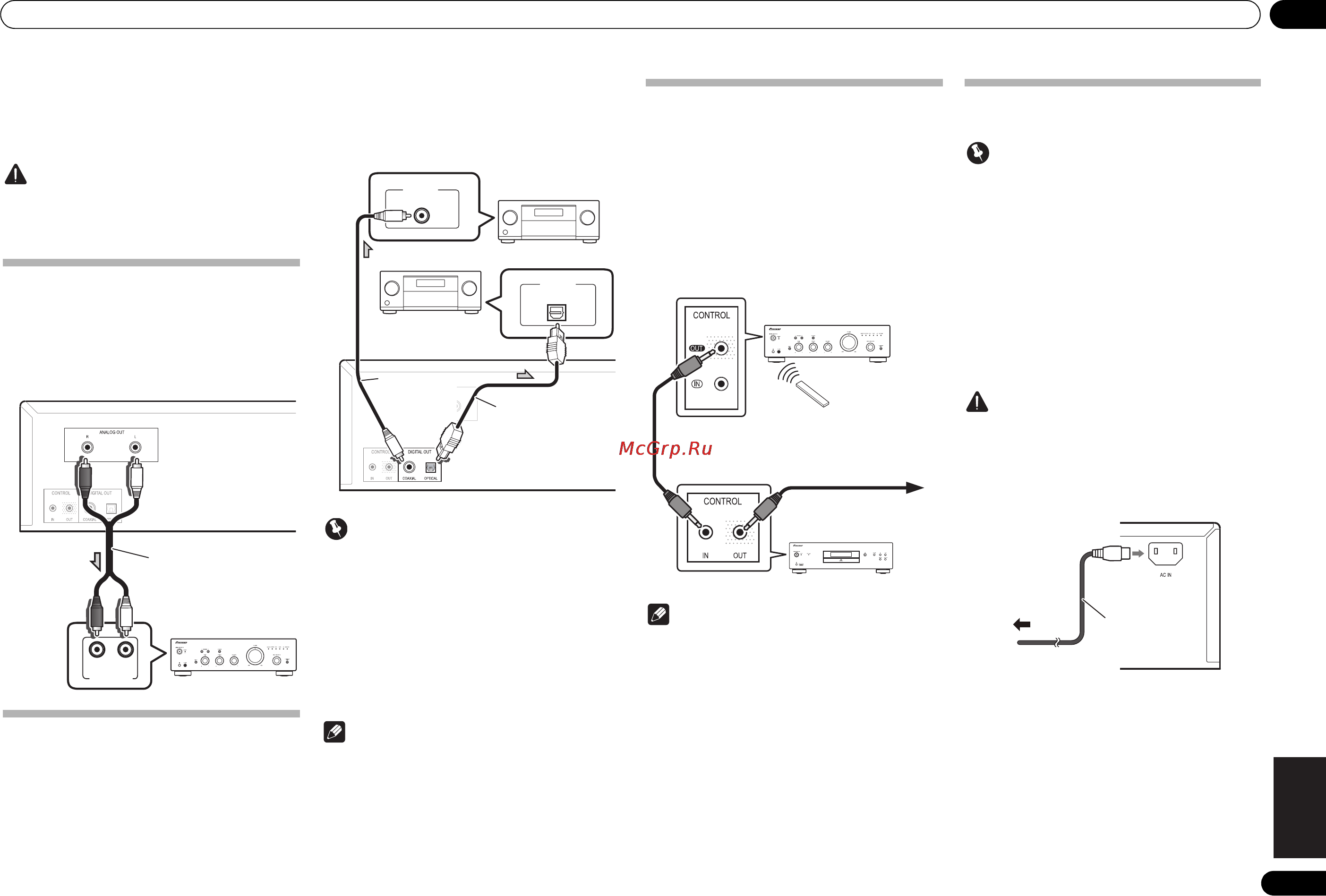

Pioneer PD-10-K [5/16] На задней панели устройства
![Pioneer PD-10-K [5/16] На задней панели устройства](/views2/1080564/page5/bg5.png)
Подключение
02
5
Ru
English
DeutschFrançais
Nederlands
Italiano Español Русский
Глава 2:
Подключение
Предупреждение
• Перед подключением или переключением кабелей
выключите питание и отключите кабель питания от
сети.
• Подключите кабель питания после завершения всех
соединений между устройствами.
Подключение выходного аналогового
аудиосигнала
При подключении выхода аналогового аудиосигнала ко
входу аналогового аудиосигнала усилителя вы можете
пользоваться этим усилителем для воспроизведения
аналогового аудиосигнала, поступающего от данного
устройства.
Подключение выходного цифрового
аудиосигнала
При желании выход цифрового аудиосигнала данного
устройства можно подключить к AV-усилителю или
устройству цифровой записи (устройству записи на
компакт-диск, MD и т.п.).
• Разъемы DIGITAL OUT данного устройства не
позволяют выводить звук с дисков SACD и DSD
или с устройств iPod/iPhone/iPad.
Важно
Соблюдайте осторожность при обращении с
оптоволоконным кабелем
• Не допускайте перегибания оптоволоконного
кабеля под острыми углами. При хранении
оптоволоконного кабеля смотайте его витками
диаметром не менее 15 см.
• При подключении оптоволоконного кабеля
выравнивайте разъемы надлежащим образом и
вставляйте их плотно. Если разъем кабеля
сориентирован неправильно, то при приложении
чрезмерных усилий при его установке разъем
может деформироваться, препятствуя закрытию
шторки при извлечении кабеля.
Примечание
• При и
спользовании цифровог
о аудиовыхода
воспроизводимы на данном устройстве компакт-
диски должны обеспечивать передачу ИКМ-
сигналов с линейной характеристикой, частотой
дискретизации 44,1 кГц до 16 бит (некоторые диски
могут не воспроизводиться в зависимости от
подключенного устройства и настроек).
Информацию по другим параметрам файлов см на
стр. 12.
ANALOG
RL
AUDIO INPUT
Усилитель
Аудиокабель
(в комплекте)
Задняя панель PD-30
DIGITAL IN
OPTICAL
DIGITAL IN
COAXIAL
AV-усилитель или
устройство
цифровой записи
Оптоволоконный
кабель (имеется в
продаже)
Коаксиальный
цифровой
аудиокабель
(имеется в
продаже)
Задняя панель PD-30
AV-усилитель или
устройство
цифровой записи
Использование дистанционного
управления другими устройствами
Pioneer (только для модели PD-30)
Данное устройство и другие компоненты Pioneer,
оборудованные разъемами CONTROL IN/OUT, могут
управляться одним пультом ДУ при направлении пульта
на приемник сигналов AV-усилителя или другого
устройства. Также возможно дистанционное управление
устройствами, не оборудованными датчиком ДУ, или
установленными в местах, в которых датчик ДУ
устройства недоступен.
Примечание
• Для подключения используйте имеющийся в
продаже монофонический аудиокабель с м
ини-
разъемом (без резистора).
• При подк
лючении к разъемам CONTROL IN/OUT
имеющиеся в продаже аудиокабели можно также
использовать для аналоговых передачи сигналов.
Простое подключение к разъемам CONTROL IN/
OUT не обеспечивает надлежащее управление
системой.
• При подключении кабеля управления к разъему
CONTROL IN PD-30 устройство не может
управляться при направлении на него пульта ДУ
PD-30 (датч
ик ДУ автоматич
ески отключается).
Подключение
Важно
• При необходимости отсоединить кабель питания
сначала нажмите кнопку
/
I
STANDBY/ON на
передней панели устройства для выключения PD-30
или переключения PD-10 в режим ожидания.
• Перед отключением кабеля питания убедитесь, что
индикатор [-OFF-] на передней панели основного
устройства не горит. Отключение кабеля питания
при горящем индикаторе [-OFF-] может привести к
восстановлению на устройстве заводских настроек
по умолчанию.
• Если вы отправляетесь в путешествие или
длительное время не соби
раетесь использов
ать
данный прибор, всегда отсоединяйте кабель
питания от электрической розетки.
Предупреждение
• Используйте только кабель питания, поставляемый
в комплекте с данным устройством.
• Используйте кабель из комплекта только для
назначенной цели.
После подключения всех кабелей подключите
устройство к розетке переменного тока.
1 Подключите кабель питания к гнезду
AC IN
на задней панели устройства.
2 Другой разъем кабеля подключите к
розетке питания.
Другое устройство
Pioneer, оборудованное
разъемом CONTROL IN
Пульт ДУ для AV-
усилителя и др.
Направьте пульт ДУ на
приемник сигналов
AV-усилителя или
другое устройство.
Другие устройства Pioneer,
оборудованные разъемами
CONTROL IN/OUT
PD-30
К розетке питания
Кабель питания
Задняя панель PD-30
PD-30_PWSYXZT8-ru.book Page 5 Wednesday, May 9, 2012 5:27 PM
