SWITCH |
11
3
SWITCH
ПРЕДУПРЕЖДЕНИЕ.
Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности,
поставляемой с компьютером, и следуйте инструкциям, приведенным в
«Перед на чалом рабо ты » на стр. 7. Дополнительные сведения по вопросам
безопасности см. на веб-странице, посвященной соответствию нор мативам:
www.dell.com/regulatory_compliance.

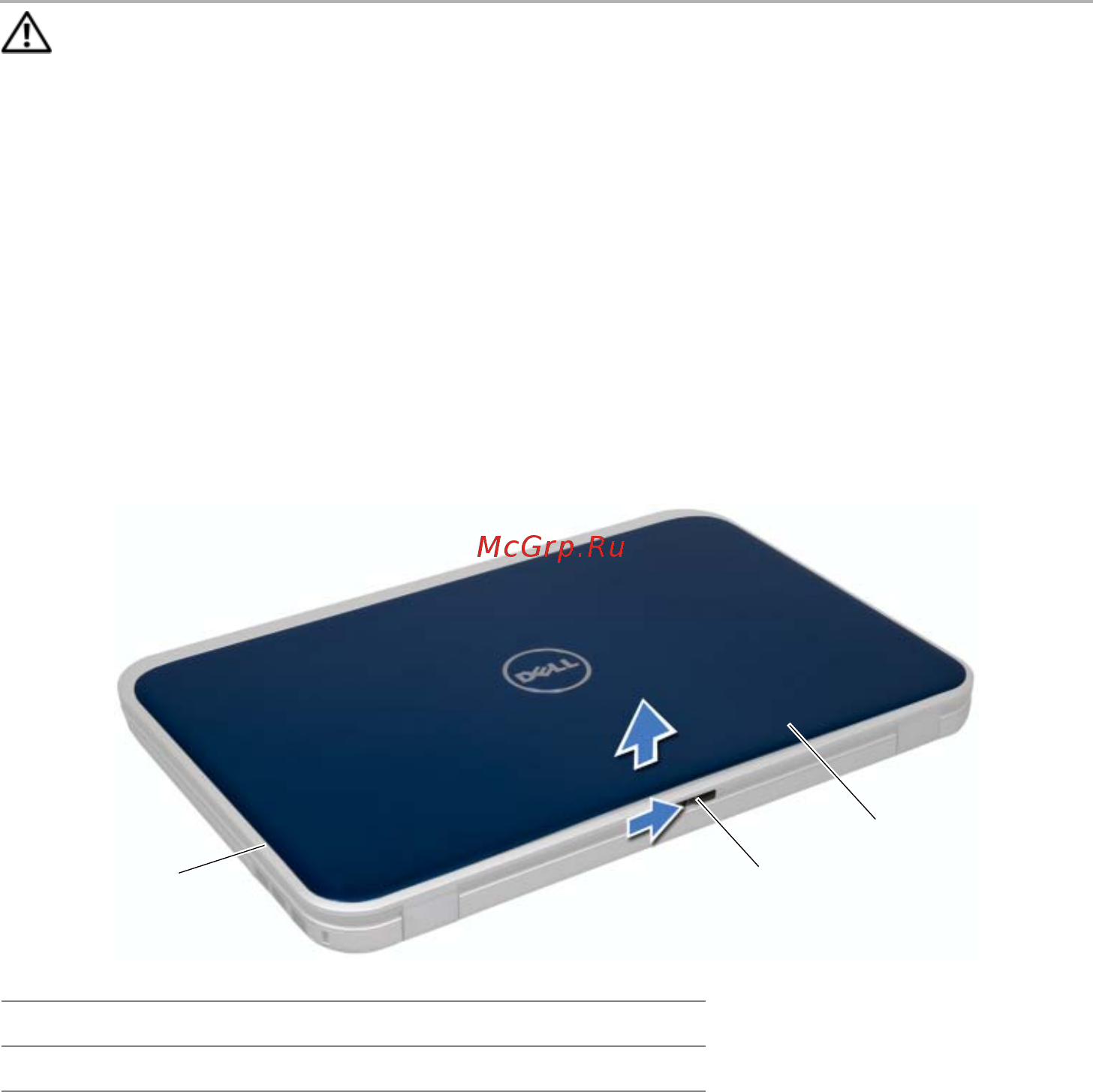

Снятие SWITCH
1 Сдвиньте защелку SWITCH вбок.
SWITCH приподнимется.
2 Извлеките SWITCH из компьютера.
1 крышка дисплея 2 защелка SWITCH
3 SWITCH
1
2
3
