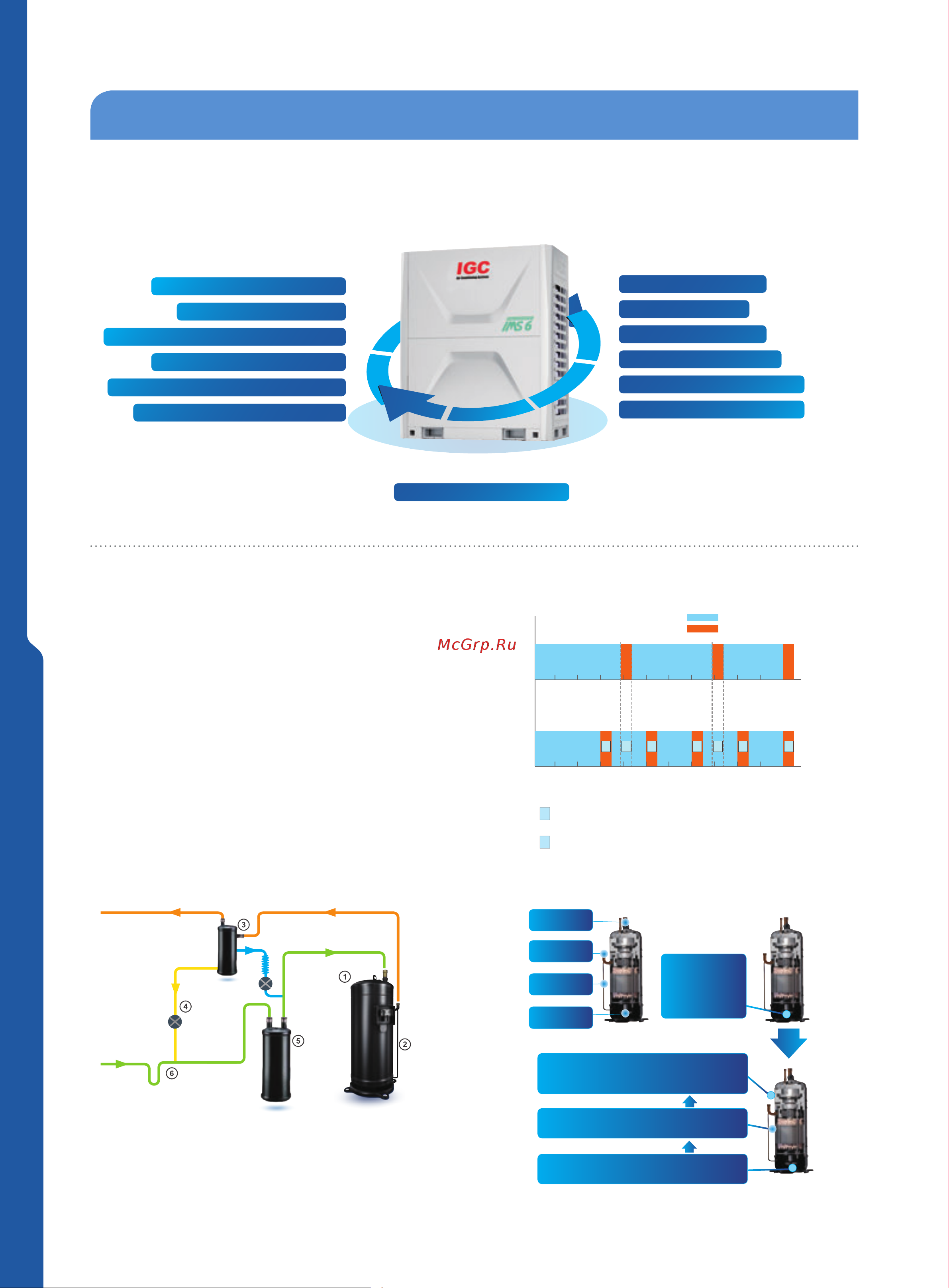

20
Функция всесторонней защиты
Технология контроля возврата масла
Защита от высокой / низкой температуры
Защита от низкой температуры
Заземление
Защита от высокого/низкого давления
Защита от низкого давления
Защита от высокой / низкой степени сжатия
Защита от низкой степени сжатия
Защита мотора вентилятора
Защита инверторного модуля
Защита от перегрузки компрессора
Защита последовательности фаз
Защита от перенапряжения
Текущая защита
Динамический контроль уровня возврата масла
С помощью мониторинга состояния и времени работы
компрессора вычисляется время возврата масла в систему.
6-ти ступенчатая технология разделения масла
Полностью решается проблема разделения масла,
система работает более стабильно и надежно.
Технология маслоотвода
Когда уровень масла в компрессоре выше, чем ограничительная
линия, система через трубопровод удаляет избыточное масло,
поддерживая масляный баланс компрессора.
Возврат масла не нужен, но операция возврата масла
продолжается. Создаются излишние потери.
Нужен возврат масла, но его не происходит. Отсутствие
гарантии стабильной и надежной работы системы.
Наружные блоки IGC IMS 6
8
IGC технология динамического
управления возвратом масла
Операция возврата масла
Без возврата масла
Обычная технология периодического
управления возвратом масла
9 10 11 12 13 14 15 16 17 18
8 9 10 11 12 13 14 15 16 17 18
2 21 12 2 2
1
2
1 Компрессор с сепарацией масла
2 Конструкция управления балансом масла
3 Высокоэффективный масляный
сепаратор
4 Схема аварийного масляного контура
5 Газожидкостной сепаратор возврата
масла
6 Схема системы с возвратом масла
Всасывающая
труба
Труба
нагнетания
Труба
маслоотвода
Масляный
резервуар
Излишнее масло вместе с фреоном входит в систему
нагнетания, чтобы вернуться в высокоэффективный
масляный сепаратор.
Нагнетаемые пары выводят излишнее масло в трубу
маслоотвода.
Когда уровень масла в компрессоре выше
ограничительной линии.
2
1
3
Уровень
компрессорного
масла при
нормальном
рабочем
состоянии.
Надежность и стабильность
Разделитель
масла
SV1 вспомога-
тельный
клапан
возврата масла
Разделитель газа
Компрессор
