2. Подвешивание блока
Выбор основания для подвешивания установки
Обоснованием может служить деревянный каркас или железобетонная конструкция. Такая конструкция
должна быть прочной, надежной и выдерживать вес четырех таких установок, а также длительные
вибрационные нагрузки.
Крепление основания
Подвесные болты крепят, как показано на рисунке или с помощью стального
или деревянного кронштейна.
Регулируют взаимные положения подвесных крюков, чтобы внутренний блок был выставлен по уровню
во всех проекциях. Для проверки используют спиртовой уровень; в противном случае вероятны утечки
воды и воздуха.
Затягивают гайки и убеждаются, что крюки плотно зажаты гайками и шайбами, а также, что блок прочно
и надежно зафиксирован.
После установки блока, убеждаются, что он закреплен и обездвижен.
3. Монтаж воздуховода

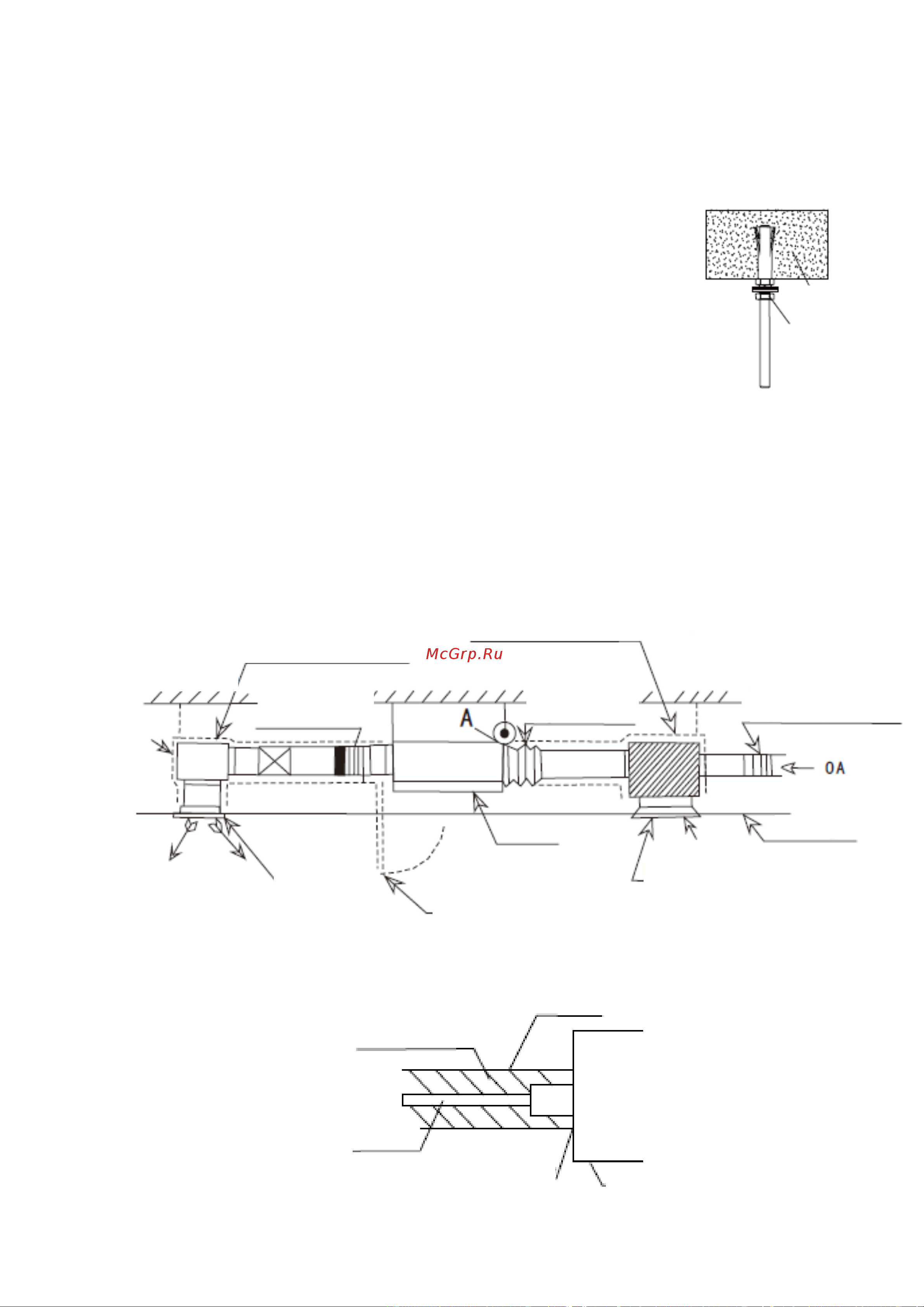

Для снижения чрезмерных вибрационных нагрузок между внутренним блоком и воздуховодом
устанавливают соединительный брезентовый компенсатор. Подробное описание способа подсоединения
см. на рисунке ниже.
4. Монтаж дренажной трубки
Дренажные трубки закрывают теплоизоляционным материалом; в противном случае существует
вероятность промерзания трубок или появление капель. См. изображение ниже.
Потолок
Подвесной анкерный
болт
Теплоизоляция
Звукопоглощающая камера
(воздуховыпускное отверстие)
Брезентовый
компенсатор
Звукопоглощающая камера
(воздухозаборное отверстие)
Брезентовый
компенсатор
Устройство регулировки
воздушного потока
Потолок
Воздухозаборная решетка с воздушным фильтром
Блок
Инспекционное отверстие
600 600
Воздуховыпускное
отверстие
Внутренний блок
Плотная подгонка
Дренажное отверстие
Теплоизоляционный материал
Дренажная трубка
~ 30 ~
