Примечание:
Теплоизоляционный материал: резиновая изоляционная трубка толщиной более 8 мм.
Дренажный трубопровод обязательно должен предусматривать уклон вниз (1/50~1/100). Если
дренажная трубка будет проложена с подъемами и спусками, вода будет стекать обратно или
образовывать течи и т.п.
После завершения монтажа проводят проверку дренажа и убеждаются, что вода стекает по трубам
плавно, наблюдают за соединениями и проверяют их на отсутствие течей воды. Если монтаж
кондиционера производится в новом доме, проверку дренажной системы настоятельно рекомендуется
проводить до монтажа потолка. Даже если система работает только на обогрев, проведение такой
проверки является обязательным условием.
5. Установка приёмника сигнала пульта дистанционного управления (ПДУ)
Место установки: приемник рекомендуется устанавливать на расстоянии 30~50 см от
воздуховыпускного отверстия внутреннего блока (или по вашему выбору); следует удостовериться,

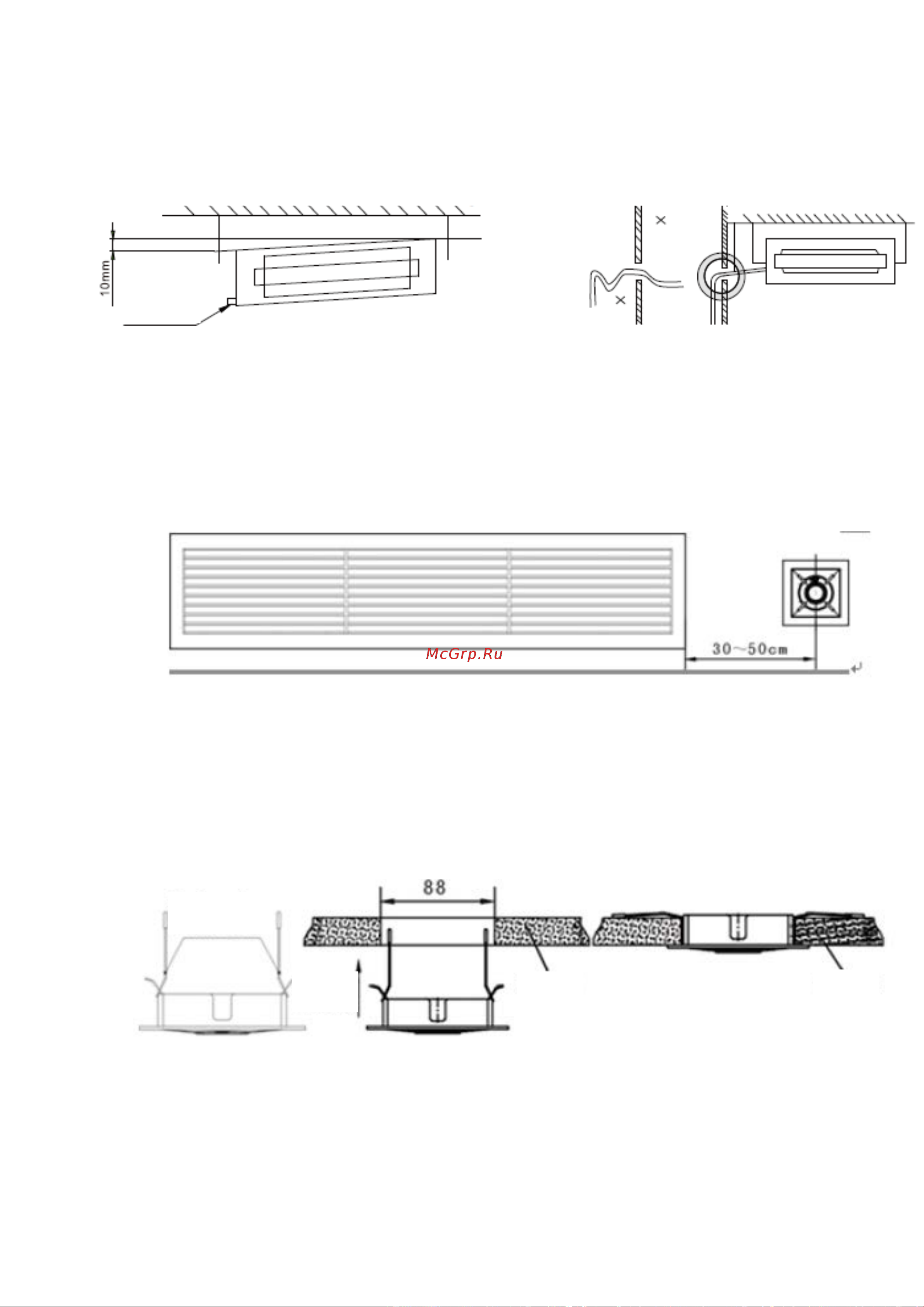

что приемник способен принимать сигнал с ПДУ. См. схему установки на рисунке ниже:
Примечания:
Эффективная дальность работы ПДУ составляет 8 метров по кратчайшему расстоянию. Подсевшие
батарейки пульта сокращают расстояние передачи сигнала.
Устройство монтажного отверстия: для выполнения в потолке квадратного отверстия размером 88 х
88 мм используют специальный инструмент.
Установка приёмника сигнала ПДУ
Приемник удерживают за две стороны (стороны с защелками), фиксируют пружинную защелку в
вертикальном положении и заводят в монтажное отверстие. Процесс установки считается
завершенным, если обе стороны приемника находятся на одном уровне с потолком.
Подключение сигнального провода: провод приемника подключают к клеммной колодке CN-DISP,
расположенной на плате в соединительной коробке внутреннего блока и фиксируют его.
Подъем
Дренажный отвод
Х
Дренажное
выпускное
отверстие
Потолок
Потолок
Направление
установки
Стандартное положение
пружинной защёлки
~ 31 ~
