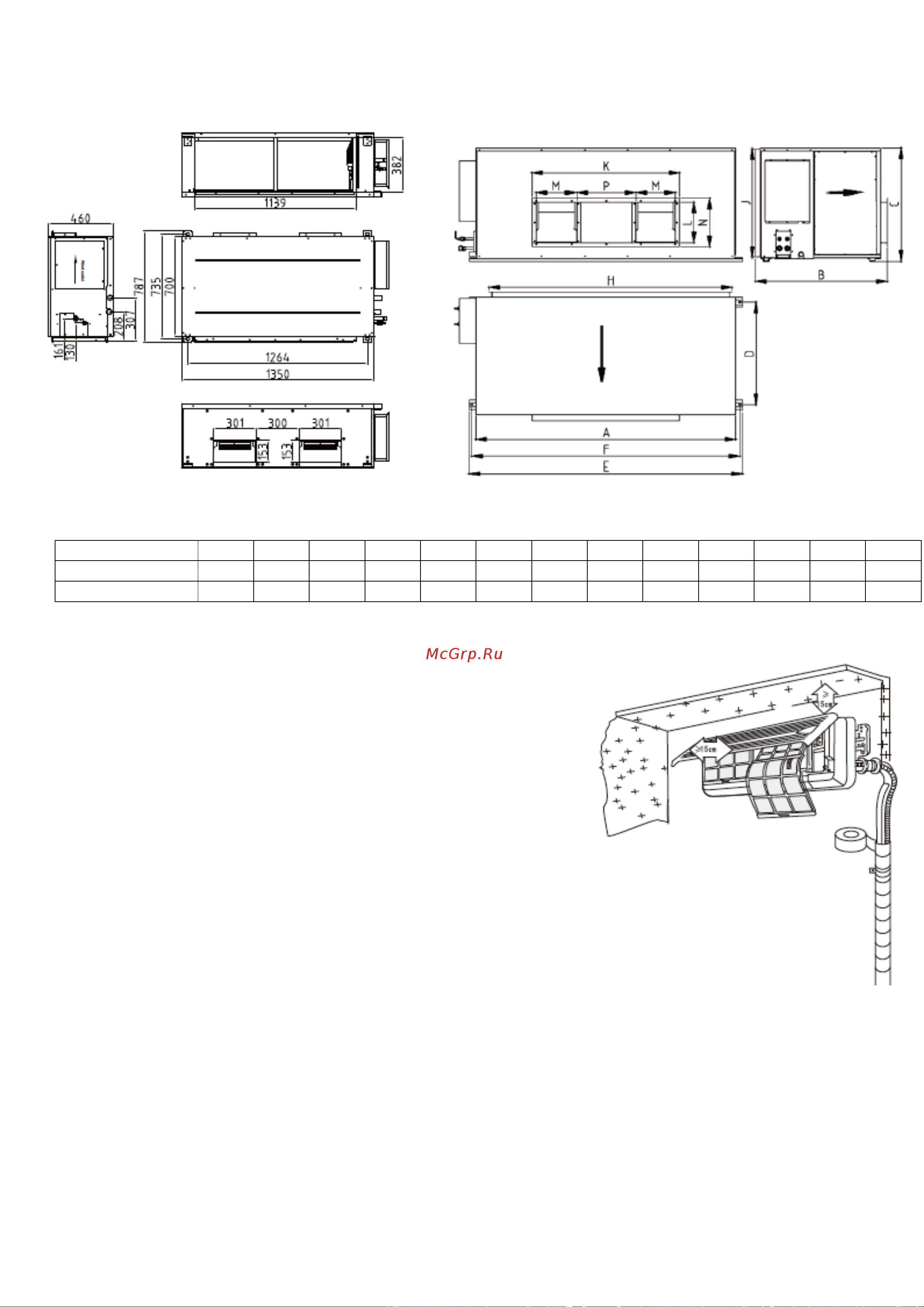

Габаритные размеры
80000 БТЕ, 100000 БТЕ, 160000 БТЕ, 185000 БТЕ
8000 БТЕ 160000 БТЕ
Модель
A
B
C
D
E
F
H
J
K
L
M
N
P
160000 БТЕ
1710
990
855
770
1820
1780
1610
830
1200
265
350
325
440
185000 БТЕ
2020
990
855
770
2120
2080
1910
830
1260
310
380
370
440
3.7 Настенная установка кондиционера воздуха
Выбор места монтажа
1. Обеспечьте отсутствие источников тепла или газа возле
будущего места установки кондиционера.
2. Обеспечьте отсутствие предметов, препятствующих
свободной циркуляции воздуха.
3. Обеспечьте достаточную циркуляцию воздуха внутри
помещения.
4. Убедитесь в отсутствии источников помех.
5. Выберите соединительную трубку. Положение наружного
блока должно быть удобным для монтажа.
6. Не устанавливайте блок кондиционера у входа в
помещение.
7. Обеспечьте наличие пространства для технического
обслуживания и монтажа.
8. Выдержите необходимое расстояние между блоком
кондиционера и стеной, потолком и прочими элементами
декоративной фурнитуры, как показано на рисунке.
9. Расстояние от пола до блока кондиционера должно
составлять приблизительно 2 м.
Выпуск воздуха
Выпуск
воздуха
~ 32 ~
