 Монтаж

 Место расположения подъемного болта

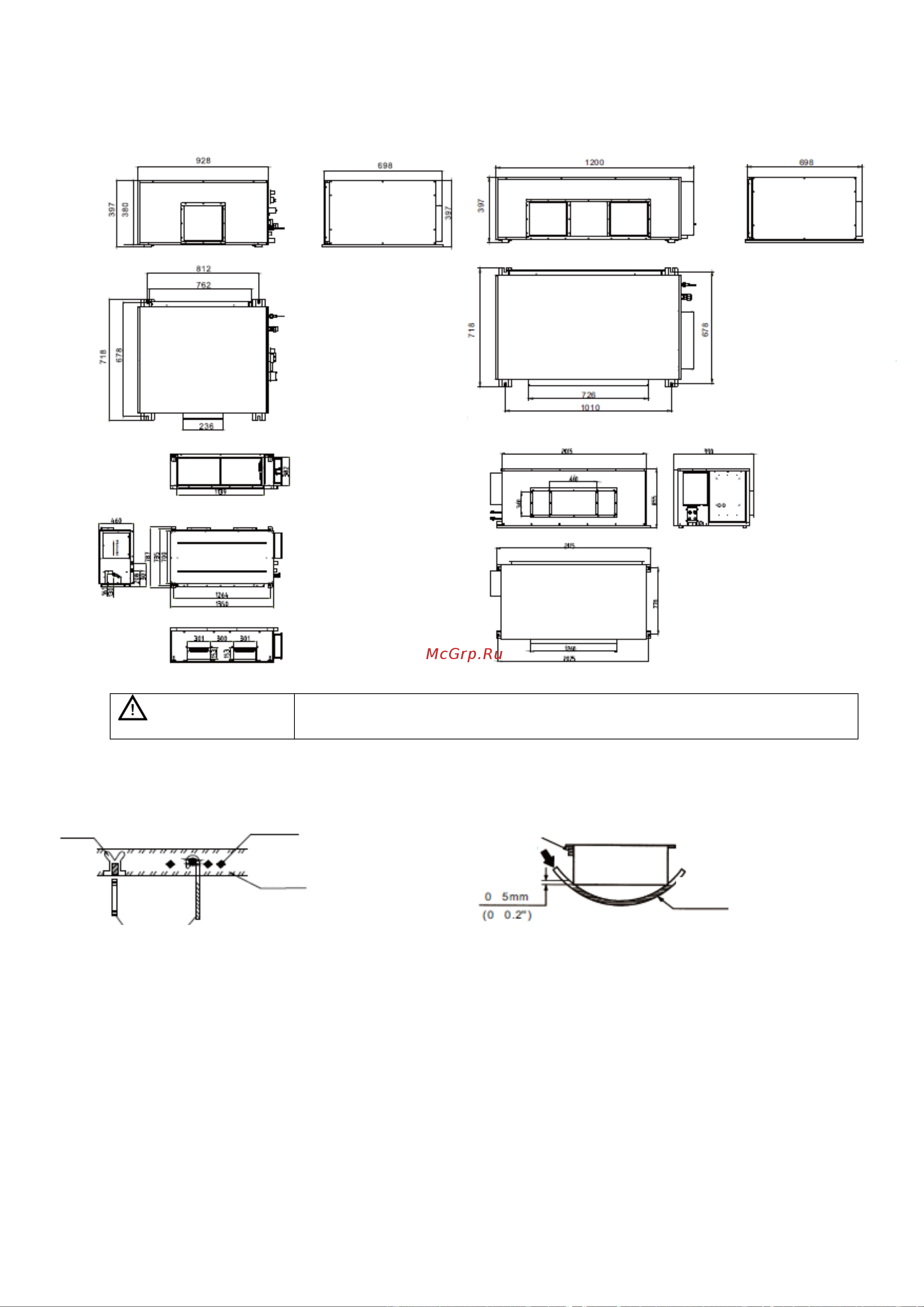

 Чертеж схемы подвешивания внутреннего блока

Предупреждение

Затяните прочно болты и гайки. Недостаточная затяжка креплений может

привести к падению блока кондиционера.

Примечания к процедуре монтажа

24000 БТЕ

30000 БТЕ

36000 БТЕ-10.0 кВт

80000 БТЕ

100000 БТЕ

36000 БТЕ-11.2 кВт

42000 БТЕ

48000 БТЕ

60000 БТЕ

160000 БТЕ

185000 БТЕ

1. Способ фиксации подвесного болта

Арматура

Бетон

Вставка

Болт подвесной

М12-М16

2. Выравнивание

Сторона трубопровода

Подача воды

Ровная плоскость

ПВХ трубка

Сторону трубопровода выставляют по нижнему положению

 Используйте нивелир или один из

способов, указанный на рисунке

слева для регулировки

плоскостности

~ 24 ~
