3. Дренажная трубка

 Дренажный трубопровод обязательно должен быть смонтирован с уклоном (1/50~1/100), и не должен

иметь выпуклых или изогнутых участков.

 При подсоединении дренажной трубки к оборудованию запрещается прилагать большое усилие на

трубопровод, расположенный на стороне оборудования; трубопровод должен быть зафиксирован как

можно ближе к оборудованию.

 В качестве дренажного трубопровода используйте стандартную жесткую ПВХ трубку, приобретенную

по месту.

 Если дренажный трубопровод используется для нескольких установок, такой трубопровод

прокладывают приблизительно на 100 мм ниже выпускного дренажного отверстия каждой установки, как

показано на рисунке. В этом случае, следует использовать трубку с увеличенной толщиной стенок.

 Жесткую ПВХ трубку, прокладываемую в помещении, следует покрыть изоляционным материалом.

 Наличие клапанов отвода воздуха не допускается.

 Запрещается располагать выпускное отверстие дренажного трубопровода в местах, в которых могут

находиться стимулирующие газы. Запрещается выводить дренажный трубопровод напрямую в

канализационную систему, в которой могут находиться серные газы.

4. Монтаж колен (отводов)

 Выпускное отверстие дренажного трубопровода может создавать отрицательное давление (разрежение),

поэтому, на этапе монтажа трубопровода устанавливают колено (отвод), которое не допускает образование

течей в результате повышения уровня воды в дренажном лотке. Конструкция колена (отвода) должна

гарантировать простоту его очистки. Рекомендуем использовать тройник. Кроме того, размер колена

(отвода) должен соответствовать размеру, указанному на рисунке ниже. Монтаж колена (отвода) следует

производить возле блока кондиционера.

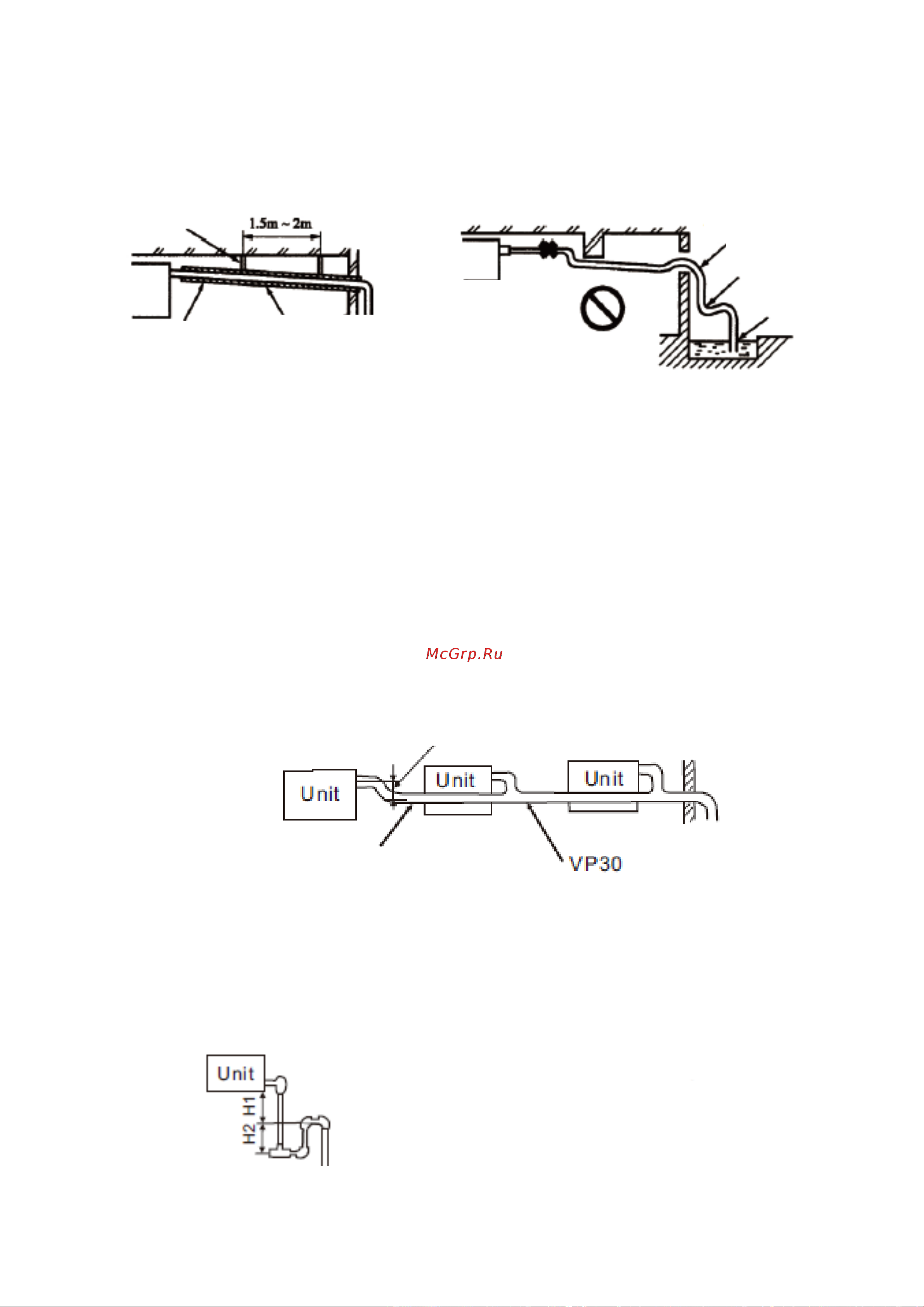

Правильно смонтированная

трубопроводная система

Неправильно смонтированная

трубопроводная система

Подвесной болт

Изоляция

Уклон 1/100 или больше

Выпуск воздуха

Не допускайте образование

выпуклых участков

Не допускайте образование

изогнутых участков

Не выводите трубку

под воду

Высота падения должна быть

максимально большой (около 100 мм)

Степень уклона не менее 1/100

*Unit - блок

Н1 = 100 мм статического давления вентилятора

Н2 = 1/2Н1 или 50 100 мм

~ 25 ~
