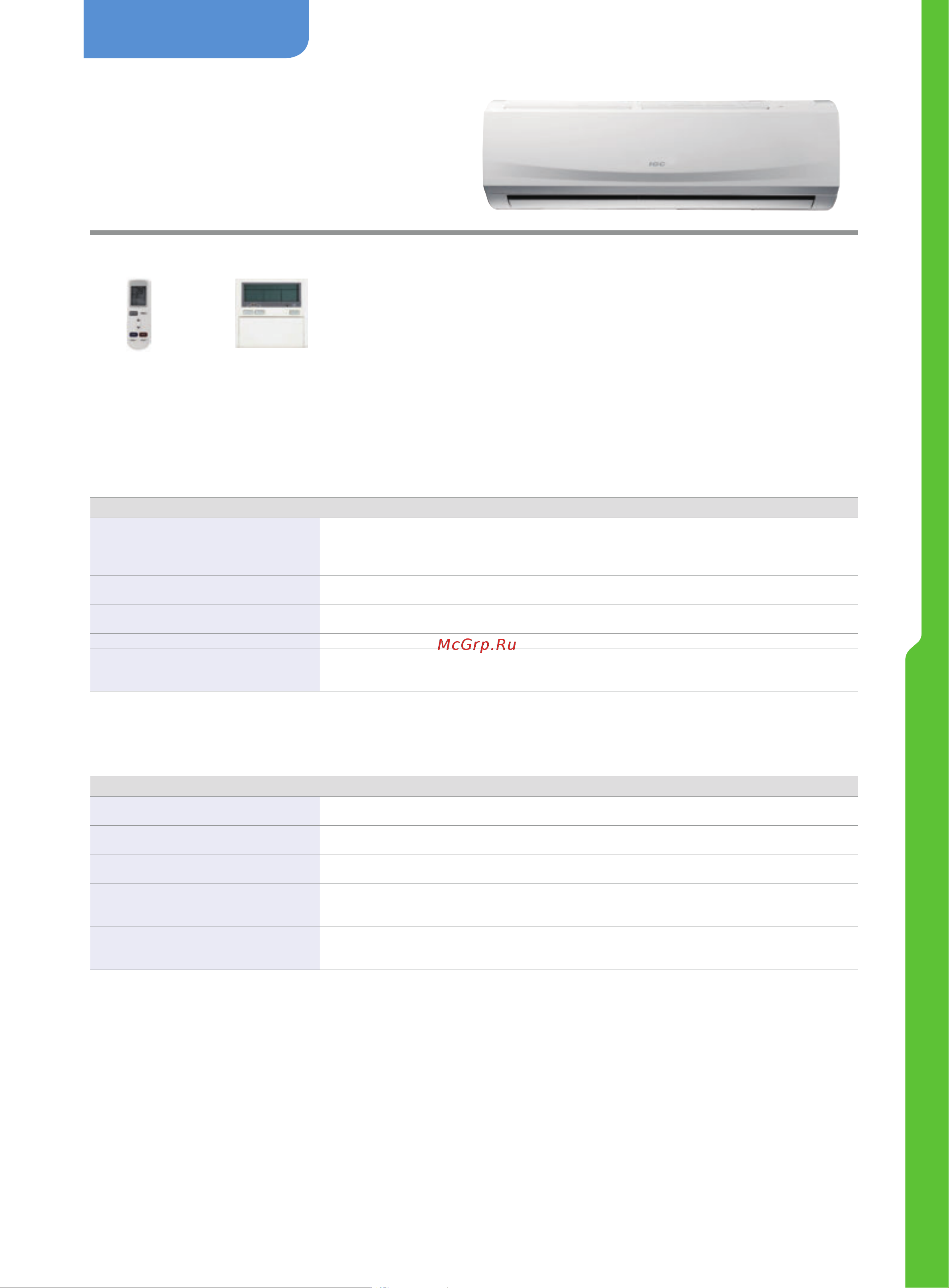

57
Настенные
Модель Внутренний блок
IMS-K22NH(DC4) IMS-K28NH(DC4) IMS-K36NH(DC4) IMS-K45NH(DC4) IMS-K56NH(DC4) IMS-K71NH(DC4)
Мощность
Охлаждение кВт 2.2 2.8 3.6 4.5 5.6 7.1
Обогрев кВт 2.5 3.0 4.3 5.0 6.0 8.0
Энергопотреб
ление
Источник питания В~,Гц,Ф 220~240,50,1 220~240,50,1 220~240,50,1 220~240,50,1 220~240,50,1 220~240,50,1
Номинальная мощностьВт 14 14 14 25 25 35
Производитель
ность
Расход воздуха Hi/Mid/Low)
м
3
/ч 650/600/580 650/600/580 650/600/580 850/750/650 850/750/650 1200/950/800
Уровень шума (Hi/Mid/Low)
дБ(A) 38/33/27 38/33/27 38/33/27 45/41/35 45/41/35 48/45/39
Размеры
(ШxГxВ)
Без упаковки мм 850×300×198 850×300×198 850×300×198 970×315×235 970×315×235 1100×330×235
В упаковке мм 905×357×267 905×357×267 905×357×267 1010*370*300 1010*370*300 1140*385*300
Вес Нетто/Брутто кг 10/13 10/13 10/13 14/18 14/18 16/20
Диаметр труб
Жидкостная мм 6.35 6.35 6.35 6.35 6.35 9.52
Газовая мм 9.52 9.52 9.52 12.7 12.7 15.88
Дренажная мм DN20 DN20 DN20 DN20 DN20 DN20
Модель Внутренний блок
IMS-K22NH(4) IMS-K28NH(4) IMS-K36NH(4) IMS-K45NH(4) IMS-K56NH(4) IMS-K71NH(4)
Мощность
Охлаждение кВт 2.2 2.8 3.6 4.5 5.6 7.1
Обогрев кВт 2.5 3.0 4.3 5.0 6.0 8.0
Энергопотреб
ление
Источник питания В~,Гц,Ф 220~240,50,1 220~240,50,1 220~240,50,1 220~240,50,1 220~240,50,1 220~240,50,1
Номинальная мощностьВт 38 38 38 68 68 82
Производитель
ность
Расход воздуха Hi/Mid/Low)
м
3
/ч 650/600/580 650/600/580 650/600/580 850/750/650 850/750/650 1200/950/800
Уровень шума (Hi/Mid/Low)
дБ(A) 38/33/27 38/33/27 38/33/27 45/41/35 45/41/35 48/45/39
Размеры
(ШxГxВ)
Без упаковки мм 850×300×198 850×300×198 850×300×198 970×315×235 970×315×235 1100×330×235
В упаковке мм 905×357×267 905×357×267 905×357×267 1010*370*300 1010*370*300 1140*385*300
Вес Нетто/Брутто кг 10/13 10/13 10/13 14/18 14/18 16/20
Диаметр труб
Жидкостная мм 6.35 6.35 6.35 6.35 6.35 9.52
Газовая мм 9.52 9.52 9.52 12.7 12.7 15.88
Дренажная мм DN20 DN20 DN20 DN20 DN20 DN20
Технические характеристки (DC двигатель)
Технические характеристки (AC двигатель)
Внутренние блоки
RC-10
(в комплекте)
WR-05A
(опционально)
Примечания:
1. Параметры в таблице получены согласно ISO 5151:2017 при следующих условиях:
• Режим охлаждения: температура внутри 27
о
C(DB)/19
о
C(WB); температура снаружи: 5
о
C(DB)/24
о
C(WB).
• Режим обогрева: температура внутри 20
о
C(DB); температура снаружи: 7
о
C(DB)/6
о
C(WB).
• Эквивалентная длина фреоновой магистрали 7,5 м. Перепад по высоте между блоками 0 м.
2. Значения уровня звукового давления получены в специальной камере. В реальных условиях эксплуатации значения буду несколько выше.
3. Технические характеристики могут быть изменены заводом изготовителем без предварительного уведомления и ухудшения качества оборудования.
