IGC IMS-BS56NH(4) [18/52] Габаритные размеры внутреннего блока

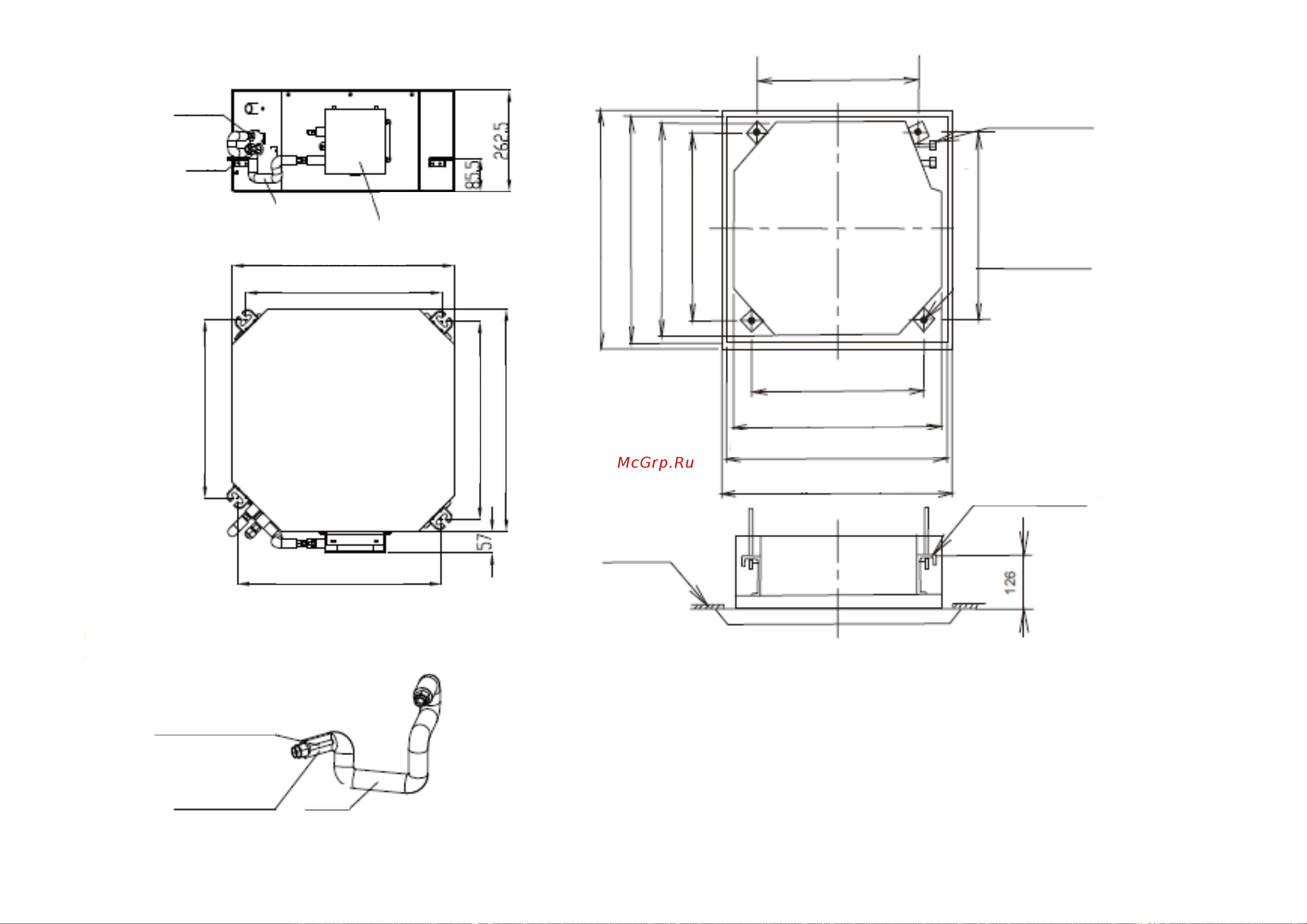

 Габаритные размеры внутреннего блока

Трубка для жидкости

Трубка для газа

Соединительная

медная трубка

Электронные компоненты

управления заслонкой

9000 БТЕ

12000 БТЕ

16000 БТЕ

18000 БТЕ

577.8 (размер блока)

510.4 (размер крюка)

463 (размер крюка)

514.6 (размер крюка)

587 (размер блока)

530.5 (размер крюка)

Потолок

Подвесной крюк

778 (размер крюка С)

Трубка хладагента

24000 БТЕ

30000 БТЕ

36000 БТЕ

42000 БТЕ

48000 БТЕ

Подвесной болт

676 (размер крюка D)

680 (размер крюка C)

835 (размер блока)

860~910 (размер потолочного проёма)

950 (размер панели)

771 (размер крюка А)

835 (размер блока)

860~910 (размер потолочного проема)

950 (размер панели)

Примечание: для кассетных блоков мощностью 2.2 кВт, 2.8 кВт, 3.6 кВт, 4.5 кВт, 5.6

кВт, перед установкой соединительной медной трубки, изоляцию выполняют с

помощью трубки из вспененного утеплителя, как показано на рисунке ниже.

Медная трубка

Лента

Трубка из вспененного

утеплителя

~ 16 ~
