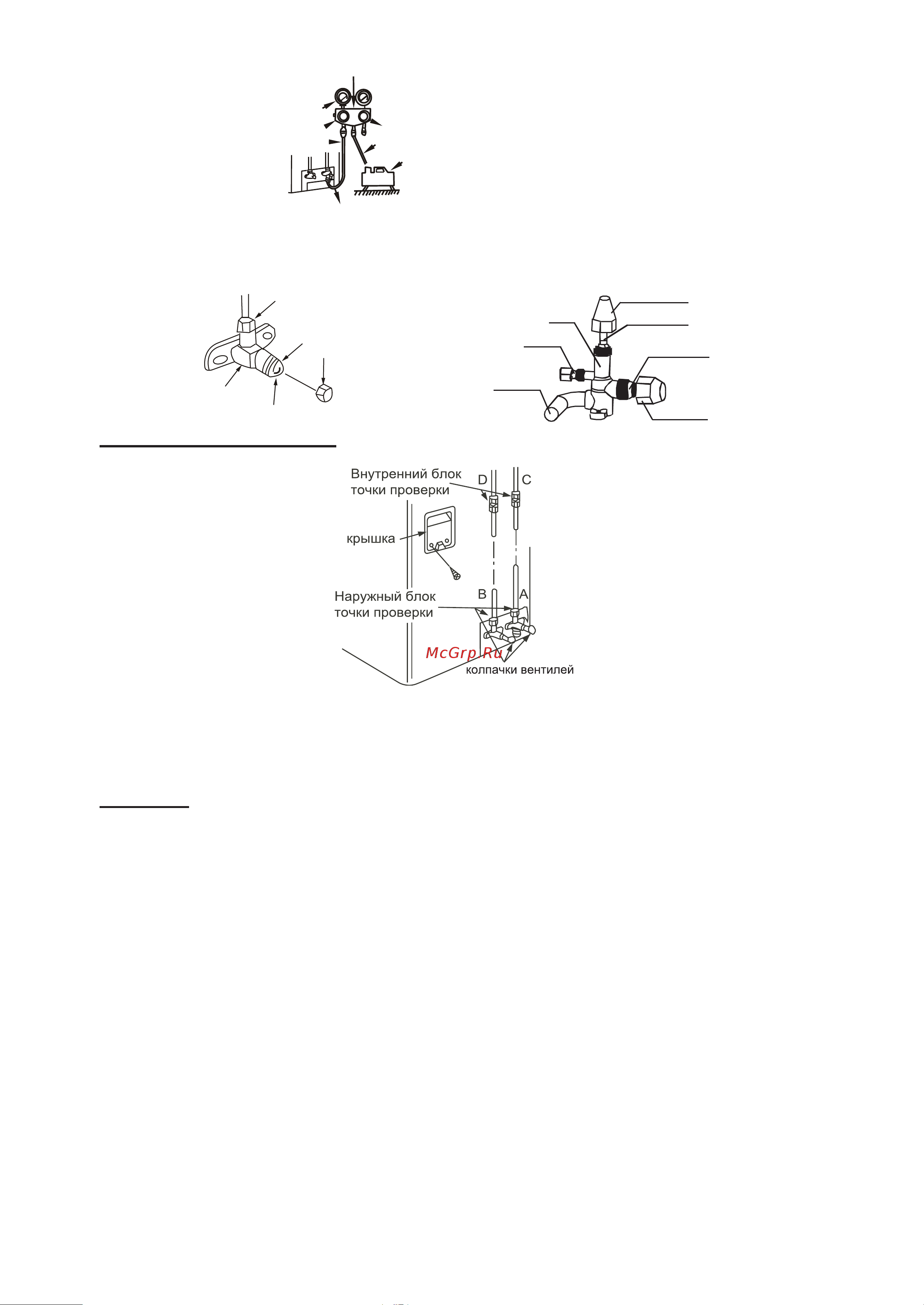

Компрессорно-конденсаторные блоки
Раздаточная гребенка
Мультиметр Манометр
–76 см. рт. ст.
Рычаг Low
Рычаг Hi
Заправочный шланг
Заправочный шланг
Вакуумный насос
Рычаг Low
Внимание!
Перед проверкой все запорные
вентили необходимо открыть. Каждый блок имеет два запорных
вентиля разных размеров со стороны наружного блока.
Коническая гайка
Ограничитель
Колпачок
Корпус вентиля
Шток вентиля
тело клапана
крышка вентиля
вентиль
к системе
сервисный порт
подключение трубопровода
гайка
Проверка герметичности
Проверьте герметичность
мест соединения с помощью течеискателя или мыльной пены.
Примечание:
А газовый запорный
вентиль
В жидкостной запорный вентиль
C, D патрубки для соединения труб с внутренним блоком.
Изоляция
Изоляционный материал должен закрывать все открытые части раструбных соединений с газовой и жид-
костной сторон и трубу с хладагентом.
Не допускается наличие зазоров между ними.
Некачественная изоляция может быть причиной образования конденсата.
5. ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Внимание:
1. Питание блока до
лжно подводиться от отдельного источника с требуемым номинальным напряжени-
ем.
2. Внешний источник питания должен иметь провод заземления.
3. Монтаж электропроводки должен осуществляться персоналом, имеющим необходимую квалифика-
цию, в соответствии с электрическими коммутационными схемами.
4. В электропроводке должен быть предусмотрен электрический разъединитель, обеспечивающий
физическое разъединение контактов всех активных проводников, в соответствии с национальными
требованиями к монтажу электроустановок.
5. Силовая и сигнальная проводка должны быть проложены таким образом, чтобы предотвратить их
воздействие друг на друга и их контакт с соединительной трубой или корпусом запорного вентиля.
6. Для удлинения используйте провода того же типа. Скрутки проводов не допускаются, соединения
должны быть пропаяны и покрыты изоляционной лентой.
7. Не включайте питание, пока не проведена полная проверка электропроводки.
16
