Подключение ККБ

1. Снимите защитную панель

2. Откр

утите винты технологической панели и потяните ее в показанном стрелкой направлении, чтобы

снять защитную панель.

Примечание: Соблюдайте осторожность, чтобы не поцарапать поверхность корпуса блока.

Внимание!

На рисунке показана стандартная модель, которая может отличаться от вашего наружного блока.

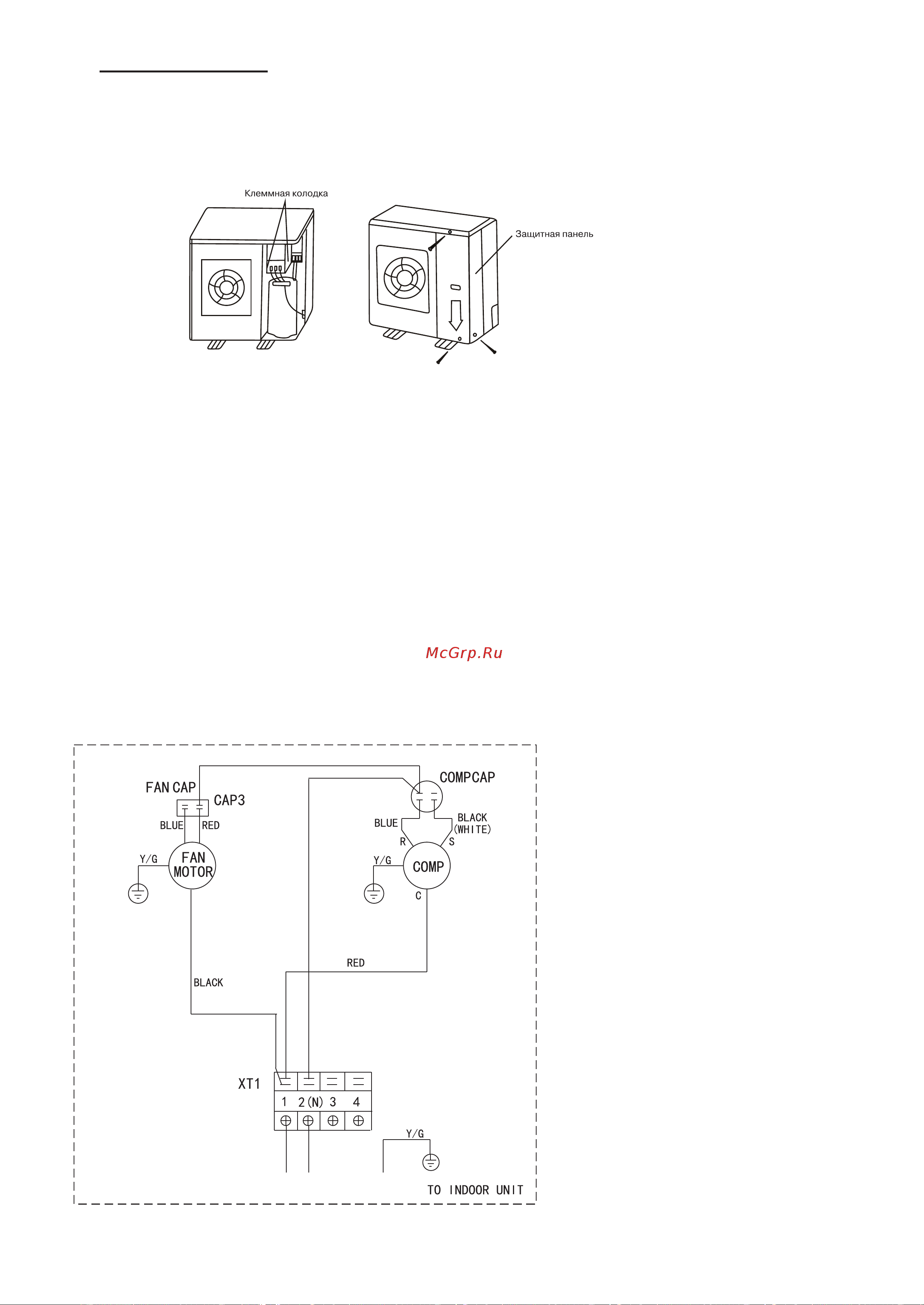

СХЕМЫ

ЭЛЕКТРИЧЕСКИХ

СОЕДИНЕНИЙ

Для

включения

ККБ

необходимо

подать

управляющий

сигнал 220 В на клеммы:

Внимание!

Обращаем Ваше внимание на то, что у блоков различной производительности клемма нейтрали

располагается в разных местах клеммной колодки (см. рисунки ниже).

Компрессорно-конденсаторные блоки

ICCU-03CNH, ICCU-05CNH

RED

(BLACK)

RED(BLACK)

202075190106

Для моделей ICCU-03/05/10/14/16CN(H,B) на клемму "1".

Для модели ICCU-07CNH на клемму "S".

Для моделей ICCU-22/28/35/45CNB на клемму "1" и "ноль" на клемму "4".

"1" - сигнал на запуск ККБ (фаза, 220В)
