IMU-V12A/D2NH
IMU-V14A/D2NB IMU-V16A/D2NB
4.6.10 Заполнение контура хладоносителя водой
• Перед
заполнением контура хладоносителя водой убедитесь, что дренажный вентиль закрыт.
• Откройте запорные вентили на прямом и обратном трубопроводах, а таже вентиль для удаления
воздуха из системы хладоносителя.
• Медленно открывайте вентиль подпитки для заполнения контура хладоносителя водой.
• Заполнение контура хладоносителя водой проводите до его полного заполнения.
• При
появлении
воды
в
вентилях
для
удаления воздуха закройте их и продолжите заполнение кон-
тура хладоносителя водой до тех пор, пока давление воды на манометре чиллера не достигнет 1.5
бар.
Внимание! Для избежания частых пусков
компрессора мини-чиллера и поломки компрессора необходи-
мо
предусмотреть бак аккумулятор, если объем контура хладоносителя меньше минимального объема
контура хладоносителя для мини-чиллеров, указанного в таблице:
Модель
Минимальный
объем
контура
хладоносителя, л
43 50 60 68
4.6.11 Дренирование
контура
хладоносителя
• Перед
дренированием
воды
из
контура
хладоносителя
отключите
чиллер
от
электропитания.
• Убедитесь в том, что вентиль подпитки водой контура хладоносителя закрыт.
• Откройте
дренажные
вентили
и
вентиль
для
удаления
воздуха.
• Слейте
всю воду из контура хладоносителя.
• Закройте
дренажные
вентили
и
в
ентиль
для
удаления
воздуха
после
полного
удаления
воды
из
контура
хладоносителя.
IMU-V10A/D2NH
1.72
IMU-V12A/D2NB
2.11
1.89
IMU-V10A/D2NH
1.54
1.93
IMU-V14A/D2NB
2.36
2.24
IMU-V16A/D2NB
2.73
1.72 2.11

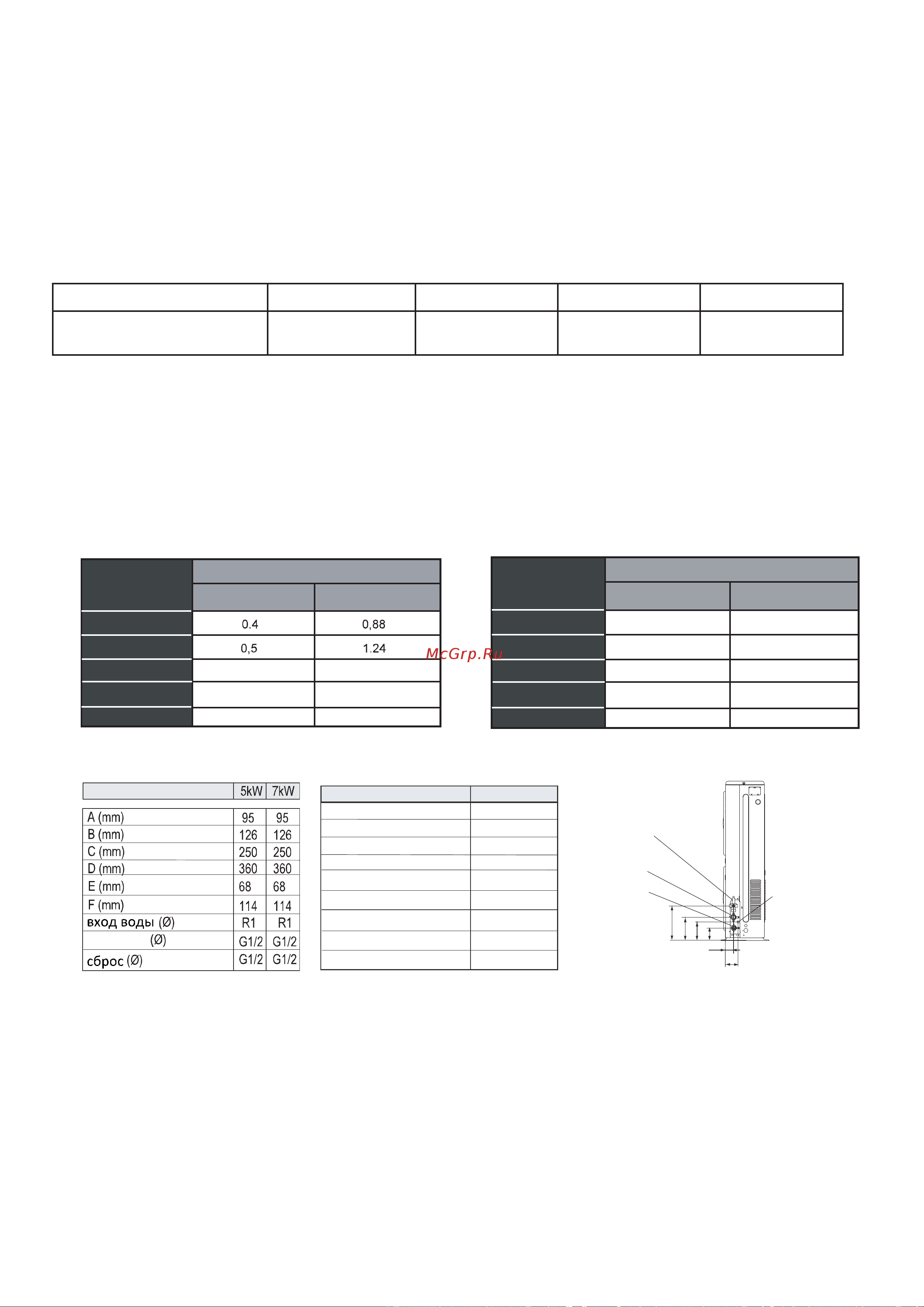

Минимальный и максимальный расход теплоносителя, м3/ч
минимум
максимум
расход теплоносителя, м3/ч
Расположение и размер патрубков чиллера.
ȼɵɯɨɞɜɨɞɵ
ɉɨɞɩɢɬɤɚ
Ⱥɜɚɪɢɣɧɵɣ
ɫɛɪɨɫɜɨɞɵ
ȼɯɨɞɜɨɞɵ
10/12/14/16kW
A (mm)
300
B (mm)
195
C (mm)
155
D (mm)
E (mm)
F (mm)
E
F
C
D
B
A
105
68
105
R5/4
G1/2
G1/2
вход/выход теплоносителя
подпитка
сброс
Внимание!
• Контур хладоносителя
должен быть заполнен водой под давлением от 1 до 2 бар.
• Регулярно проверяйте давление воды в контуре хладоносителя по манометру, установленному на
чиллере. При снижении давлении воды в контуре хладоносителя ниже 1 бар дозаправьте систему
в
одой.
• Регулярно проверяйте плотность соединений и отсутствие утечки воды из контура хладоносителя.
• Запрещается сливать водный раствор гликолей в канализацию при удалении его из контура хладо-
носителя.
• Подготовьте емкости для слива водного раствора гликолей для его повторного использования либо
утилизации.
• Будьте осторожны при сливе воды из контура хладоносителя сразу после окончания работы чилле-
ра в режите теплового насоса, так как вода может быть горячей (до 50
о
С).
9
IMU-V5A/D2NH
IMU-V7A/D2NH
IMU-V12A/D2NH
минимум
максимум
расход теплоносителя, м3/ч
подпитка
