15www.igc-aircon.com

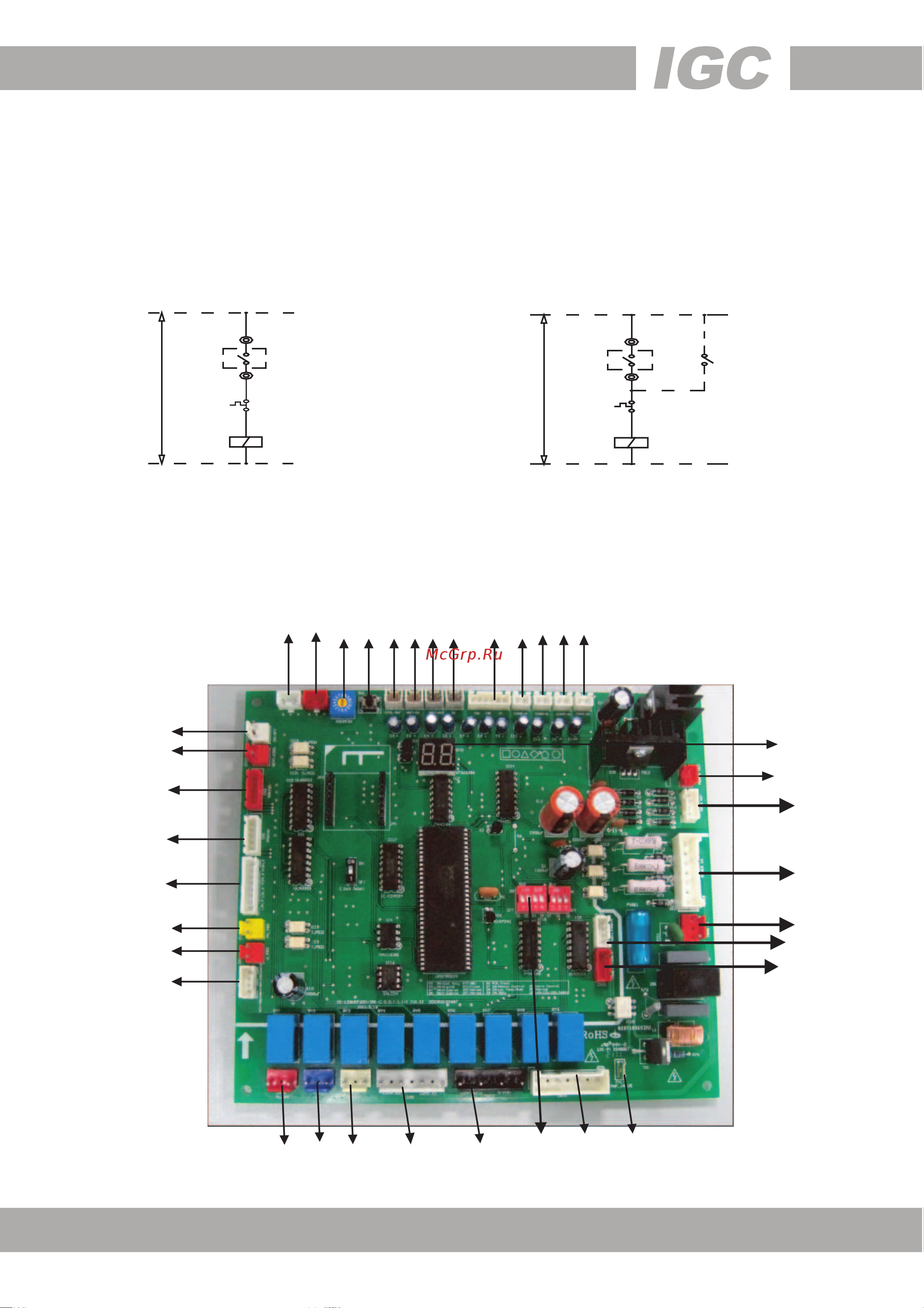

Рис.5-4
Силовой трансформатор
перем. ток 220–240 В /
перем. ток 10 В
5.5 Принципиальная электрическая схема управления агрегата (250 Вт)
5.5.1 Принципиальная электрическая схема соединения и связи (см. чертежи 1–3 в приложении)
5.5.2 Иллюстративная схема управления главного щита управления (см рис. 5-4)
Шаг 5. Провода главного источника питания должны проходить через заземляющий зажим.
Шаг 6. Провода необходимо прочно соединить с клеммами А, B, C и N.
Шаг 7. Чередование фаз должно быть выполнено согласно проводам главного источника питания.
Шаг 8. Для предотвращения неисправной работы и повышения уровня безопасности главный источник питания должен находится вне доступа лиц, не
являющихся специалистами по техобслуживанию.
Шаг 9. Подключение проводов управления реле расхода воды: выводы (подготовленные пользователем) реле расхода воды соединяются с клеммами
W1 и W2 главного агрегата.
Шаг 10. Соединение проводов управления вспомогательных электрических нагревателей: провода управления контактора переменного тока вспомога-
тельного электрического нагревателя должны проходить через клеммы H1 и H2 главного агрегата, как показано на рис. 5-2.
Шаг 11. Соединение проводов управления насоса: провода управления контактора переменного тока насоса должны проходить через клеммы P1 и P2
главного агрегата, как показано на рис. 5-3.
Шаг 12. Способ соединения проводного блока управления обеспечивает соединение с каждым сигнальным проводом агрегатов: сигнальные провода P,
Q, E соединяются таким же способом, как и главные провода, и соответственно подводятся к клеммам P, Q, E проводного блока управления.
+
+
3
3
Рис. 5-2 Рис. 5-3
Питание (220–240 В ~ 50 Гц)
Реле максимального тока
Контрольная катушка контактора
перем. тока
Питание (220–240 В ~ 50 Гц)
Реле максимального тока
Контрольная катушка контактора
перем. тока
Выключатель
(для пробного пуска насоса)
